VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制器 MDC 3200+
17
4.2 前面板
LC 显示屏（2 行且每行可显示 16 个字节）：
带背光的液晶显示屏可展示数据、保修时间和菜单选项。当前菜单选项会显示在第一
行。第二行包含当前点胶参数值，这些值可按需调整。
键盘带 12 个软键：
可通过这些功能键手动操作控制器。进入控制器菜单项，修改参数或显示数据。
相关详细信息，请参考章节 4.4。
服务请求指示灯（维护保养）：
维护保养到期后，红色的服务请求指示灯将亮起。建议您将点胶阀发回微密斯做保养。
校准指示灯：
阀的校准由内部监控，可根据指示灯颜色辨别校准结果：
绿色：校准通过，可摁 [enter]键确认。
红色：校准值过高，必须遵照使用手册，将校准值调低。
非校准期间，红色的 LED 校准指示灯亮起代表 MDC 故障。
加热状态指示灯：
此红色 LED 指示灯可显示加热状态。
指示灯亮起，代表加热开启；
指示灯熄灭，代表加热关闭；
闪烁，代表正在加热。
安装孔
LCD 显示屏
键盘带 12 个功能键
红色服务请求指示灯
绿色校准指示灯
红色校准指示灯
红色加热状态指示灯
18
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制器 MDC 3200+

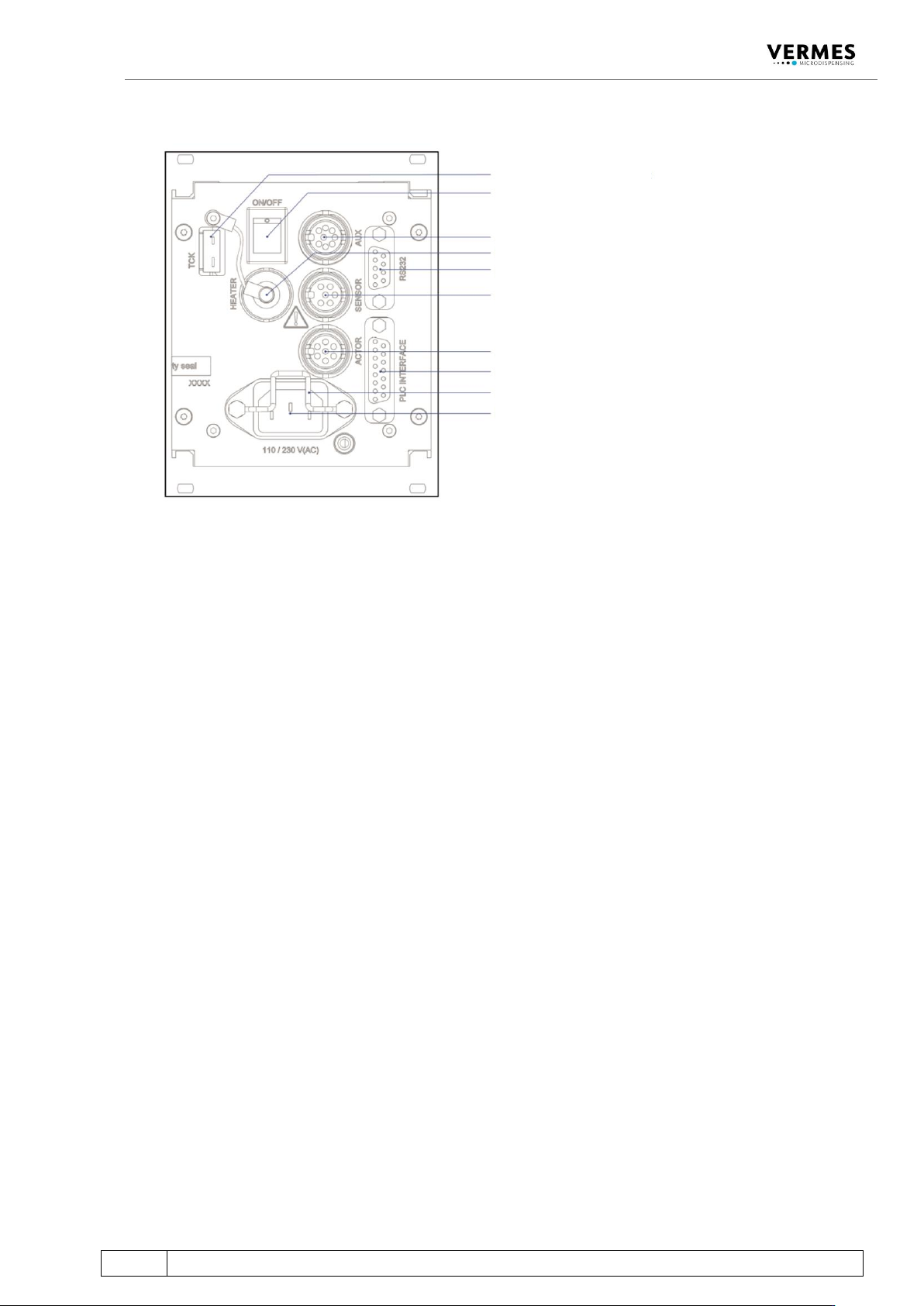

4.3 后面板
热电偶接口（TCK）：
用于连接 K 型热电偶。
电源开关（ON/OFF）：
通过这个照明开关，启动或关闭控制器 MDC 3200
+
。
AUX 接口：
用来给外接设备供电（如，光电耦合器）或控制所选参数设置或方案设置（见章节 7.8.3。详
细的引脚分配信息，见章节 8.3 )。
加热块接口：
可在此接入加热块线缆。
RS-232C 串口 （9 个引脚）：
可用它通过电脑，远程调控点胶参数。通讯协议信息，请参考第 54 页。
传感器接口：
可在此接入传感器线缆。
驱动器接口：
可在此接入驱动器线缆。
PLC 接口（15 个引脚）：
可连接不同的输入和输出电路。引脚分配协议，请参考 78 页。
电源线固定环：
仅限旧版。
电源接口：
可在此接入电源。
K 型热电偶
电源开关
AUX 接口
加热块接口
RS232C 接口- 9 pin
传感器接口
驱动器接口
PLC 接口- 15 pin
电源线固定环
电源接口
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制器 MDC 3200+
19

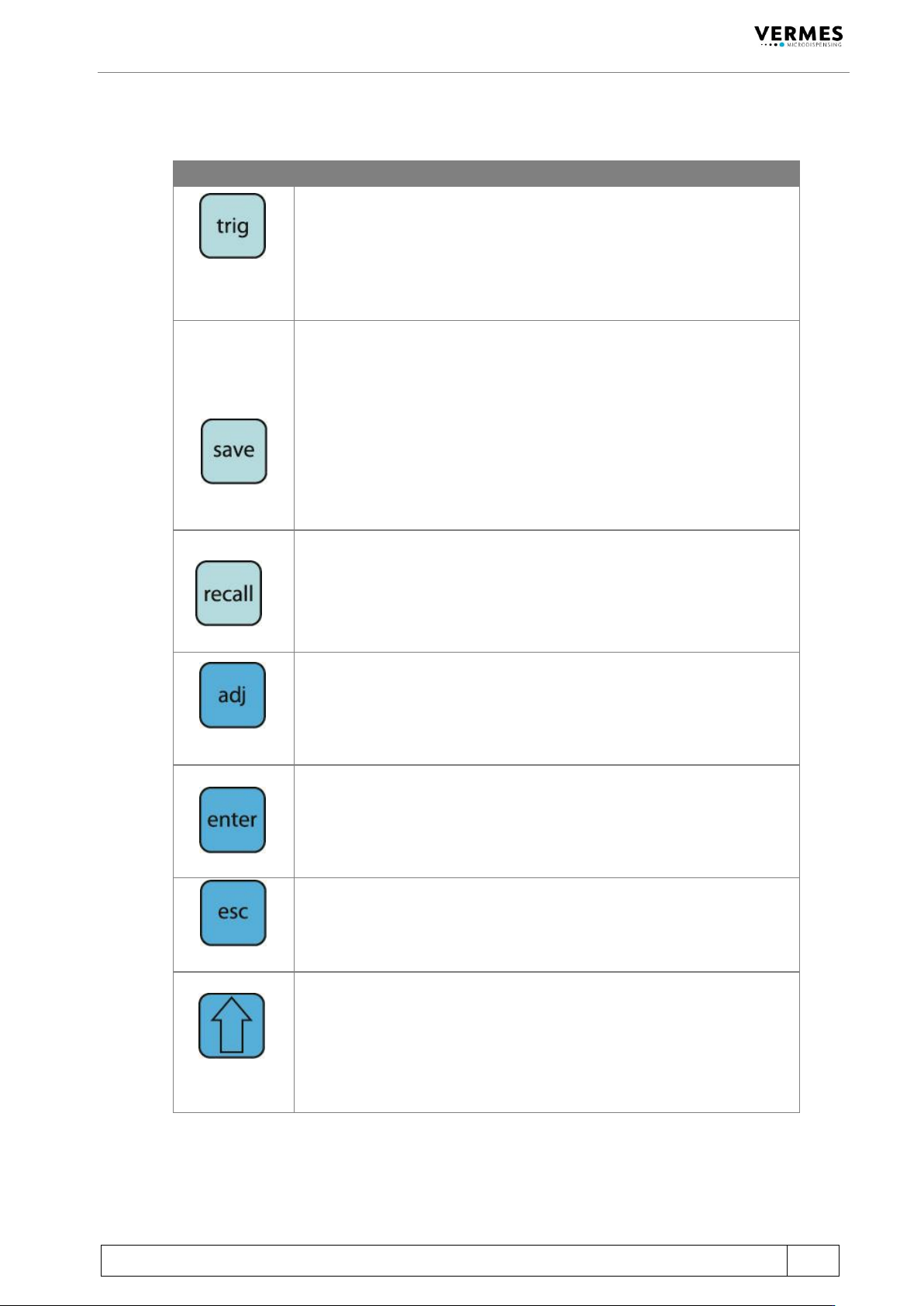

4.4 功能键
功能键
功能
手动触发键
摁[trig]键，即刻根据已设定的参数，触发点胶程序。
摁[save]键，进入存储菜单。可在此存储最新的参数设置。有 10 组存储
空间可供使用。每个空间都包含点胶参数、加热块以及键盘锁的设置信
息。
使用方向键，选定想要的存储空间。
摁[enter]键，确认选择。
摁[esc]键，中断存储过程。
摁 [recall]键，进入加载菜单。
可在此加载通过[save]键保存的参数设置。
使用方向键，选定想要的存储空间（共 10 个存储空间）。
摁[enter]键，确认选择。
摁[esc]键，中断加载过程。
摁[adj]键，开启校准。
通过校准，预先设定喷嘴与撞针的相对位置。
每次初始操作前，或每次拆卸喷嘴单元后，都要进行校准。
摁[enter]键，确认菜单选择并进入对应的子菜单。
... 或者 ...
确认输入的参数值，同时跳转到上一菜单级。
摁[esc]键，中断输入或取消当前操作，同时进入上级菜单。
... 或者...
摁此键直接进入上级菜单。
摁[↑]键，进入上级菜单。
... 或者 ...
增加某一参数值。
