VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 通讯接口
79
远程校准
8.2.2.1 什么是远程校准?
远程校准与常规校准类似,但远程校准时系统通过接口PLC, RS-232C外接的主设备
(如,电脑)来操控。两种校准功能本身是一样的
8.2.2.2 远程校准优势
点胶参数可通过远程设备上的软件来调控。远程设备可独立操控 MDC 3200
+
执行远程
校准。可激活控制器键盘锁,并将其集成到机器。防止设备软件未授权的参数更改
8.2.2.3 远程校准步骤
请按以下步骤执行远程校准
须知!执行远程校准
远程校准时,2 LED 灯同时亮起。
屏幕显示 “Remote Adjust is running!”(正在进行远程校准)。
参数不能设置为 infinite (无限)。
电脑和控制器间的两个指令传输接口RS-232C PLC 接口)同时使用。
步骤 1
通过 RS-232C 将指令“ADJUST:START”发给控制器。系统回应“Unscrew Nozzle Press En-
ter“(拧下喷嘴并 Enter 确认)。
步骤 2
将喷嘴单元完全从液盒上拧下,使撞针可见。
步骤 3
为确认步骤 2,可通过 PLC 接口,向控制器发送一个短触发信号 (500μs – 80 ms)作为
回应,电脑显示器将显 “Unscrew Nozzle Press Enter“(拧下喷嘴并摁 Enter 确认)。
触发信号:
5 V 24 V (PIN2 + PIN4 PIN3 + PIN4 MDC 输入信号通过 15 pin Sub-D)
信号长度: 500 μs – 80 ms
步骤 4
系统向阀发送信号进行 500 个脉冲。并显示 “500 Shots Please Wait”500 个脉冲请等
待)。
步骤 5
随后系统将显示当前校准值,并持续 500 ms(通过 RS-232C)向电脑更新校准值
无需另外发送指令,在屏幕上更新阀的校准值。
步骤 6
顺时针将喷嘴单元拧入液盒,直到电脑屏幕显示的值在范围内(介于 1020
1039)。
步骤 7
如上所述,通过 PLC 接口向系统发送 1 短触发信号,以确认当前校准值(如
1035)。系统对当前校准值作出回应
1 (值过低)
2 (值 ok
3 (值过高)
80
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 通讯接
步骤 8
为确认步骤 7系统将通过 PLC 接口(见步骤 3),向控制器发送一个短触发信号
(500μs – 80 ms) 。校准值在范围内,才能成功确认。 认之后系统通过 RS-232C 作出
以下回应:
Adjust LED Green
校准成功且绿色的 LED 校准灯亮起。
须知!
若校准值超出范围(1020 1039,则无法确认校准。
此外可通过 PLC 接口向控制器发送 1 个长触发信号(110 ms 200 ms) 来中断校准。系统
向电脑回应 “adjust failed” (校准失败)。
长触发信号:
5 V 24 V (PIN2 + PIN4 PIN3 + PIN4 MDC 入信号通过 15 pin Sub-D)
信号长度: 110 ms 200 ms
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 通讯接口
81

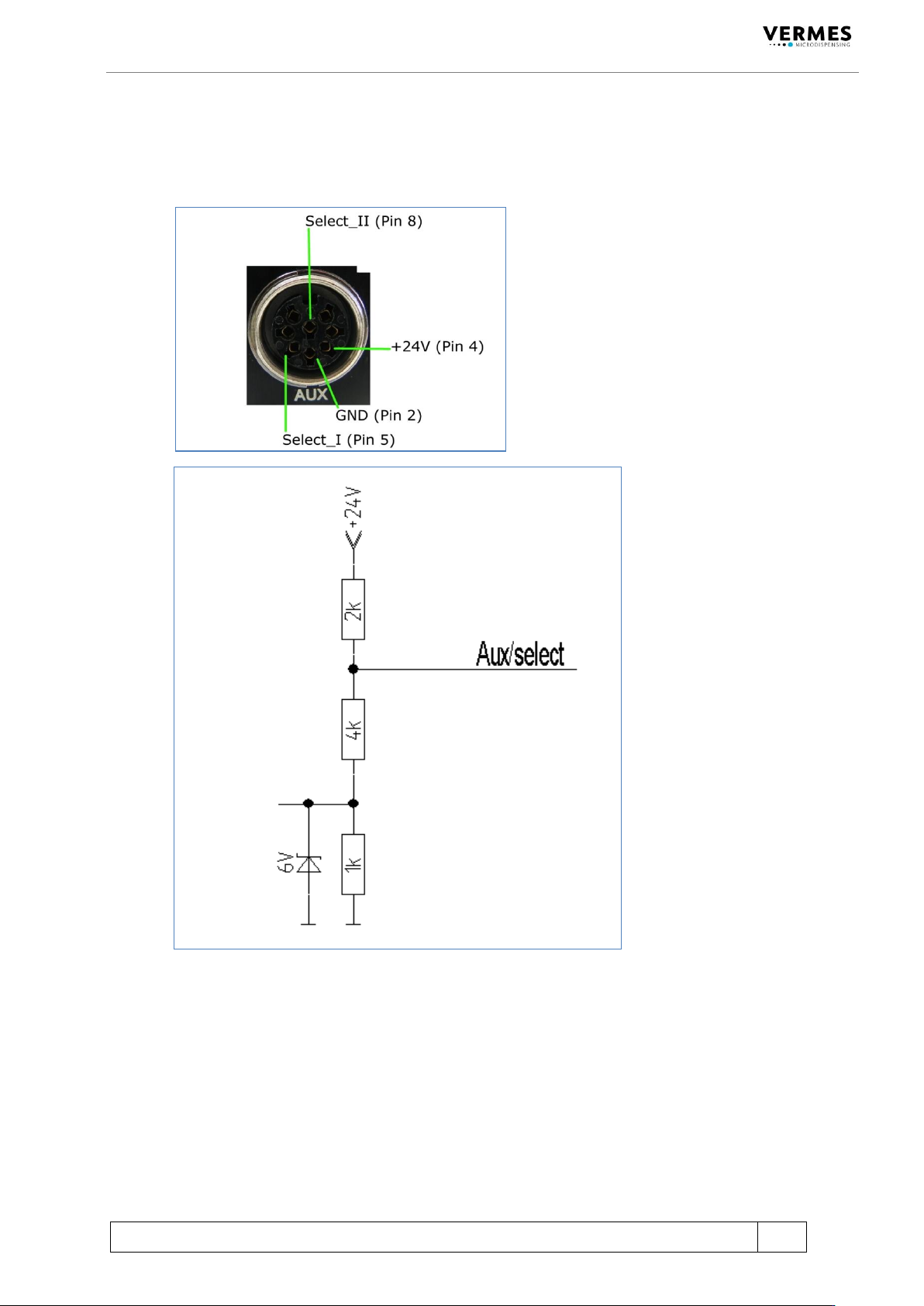

8.3 AUX 插口
可用 AUX 接口为外接设(如,光耦合器)供电,尤其可以用它控制某些 setups
scenarios(见章节 7.8.3)。引脚分配和电路图如下。激活选择引脚时,最大电流为 12
mA选择引脚类似 NPN 入电路,其它引脚仅作为内部使用。图中所示接口为 Lum-
berg SV81 8P
