VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
51
MDH-230tf 加热块和 MDC 3200
+
控制器
可在 MDC 的子菜单选项“heater”（见下图）开启加热。摁 [enter] 和方向键进入
“heater”，并在此开启加热功能，设置加热温度。加热区间介于 1 °C 到 180 °C。（关于
加热块菜单的详细信息，请参考 4.5）。
在子菜单 “Heater Voltage” ，可按需要切换加热电压为 110 V 或 230 V（启动期间，
MDC 3200
+
的屏幕上将显示当前电压，若设置参数不正确，将会影响点胶结果）。
须知！
可通过串口控制加热块。相关指令及信息，请参考章节 8.1.2。
除了 MDC 内置的加热控制器，也可外接加热控制器。 我们为您提供以下两种不同型号
的加热块控制器：MHC 3001 （物料号：1012948，可控制 1 个加热块）和 MHC 3002
（物料号：1012949，可控制 2 个加热块）。
带 MDH-230tf 加热块的校准
点胶操作前，必须校准喷嘴到撞针的相对位置。每次安装前或更换喷嘴单元后，都要
重新进行校准。校准可避免点胶过程中出现泄漏（见章节 6.5）。
重要提示！
确保校准前系统已清洗干净。若撞针和喷嘴间有尘垢，将影响校准结果。此外校
准前需将喷嘴单元拧松。
52
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作

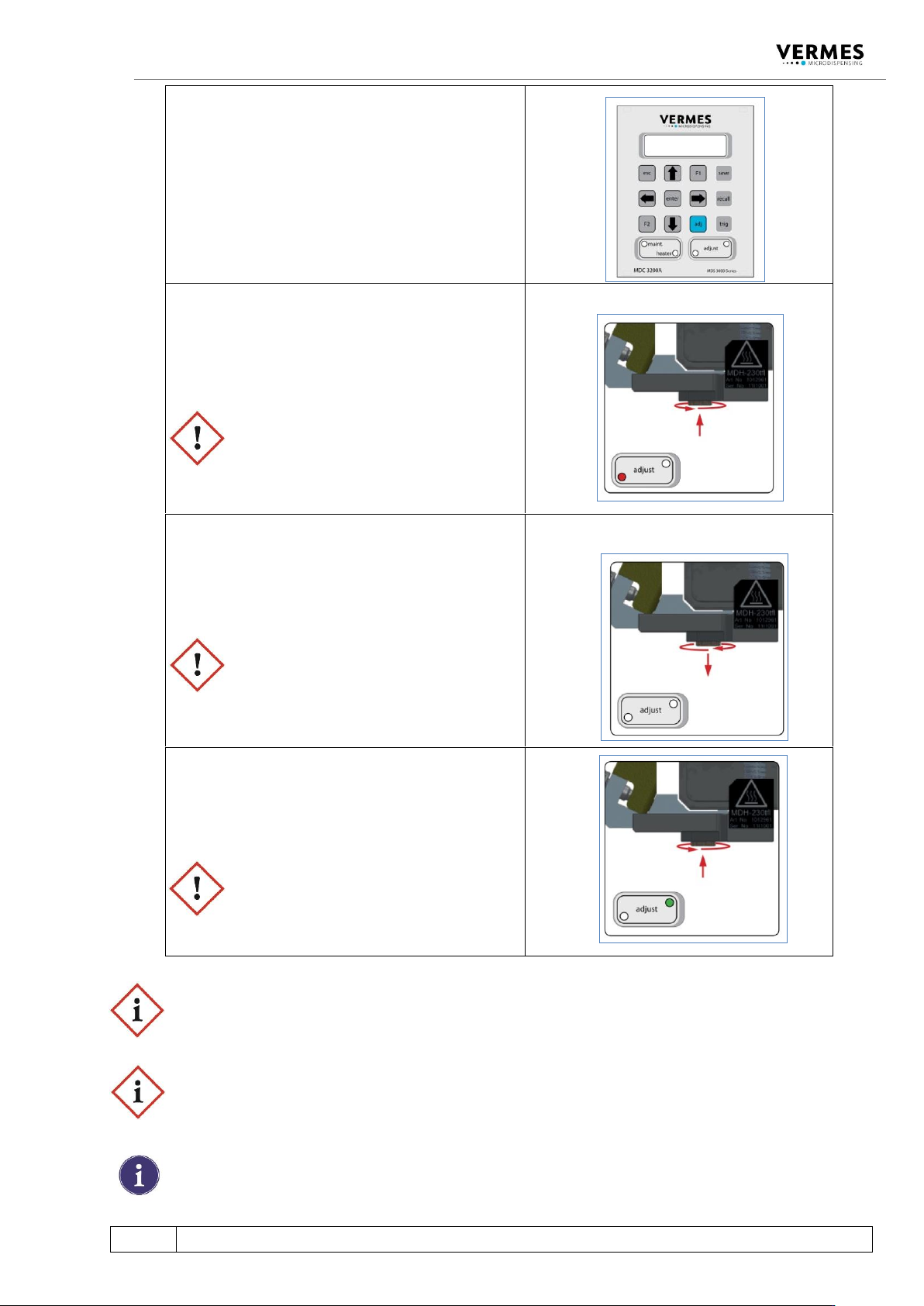

步骤 1
打开加热块，设置目标温度。 等待系统达
到目标温度（见章节 4.5.3 中的表格）。
摁 [adj]键开启校准。系统会自动触发 500
个脉冲，为阀的校准做准备。
步骤 2
使用工具 MDT 301，将喷嘴单元 “MDH
230tf-fix”拧入液盒，直到红色指示灯亮
起 。
屏幕将显示 1100 或更高一点的校准值。
注意！确保撞针引导环 “H”（不锈
钢）和喷嘴已正确安装到喷嘴调整
螺母。
步骤 3
将液盒上的喷嘴单元慢慢拧松，直到红色
指示灯熄灭。
屏幕将显示校准值 985 – 1000。
注意！若校准值不稳定或 5 秒内快
速下降，需从步骤 1 开始重新校
准。
步骤 4
将液盒上的喷嘴单元慢慢拧紧，直到绿灯
亮起。屏幕将显示校准值为 1030 – 1040。
校准成功，摁[enter]键确认。
注意！仅在绿色 LED 校准灯亮起
时，才可摁 [enter] 键确认完成校
准。
重要提示！
小心地将喷嘴单元拧到液盒上。垂直拧入喷嘴单元，避免歪斜拧入损坏喷嘴调整
螺母内螺纹。
重要提示！
确保校准值不要超过 1250，否则可能损坏撞针。
须知！
校准顺利完成后，绿色的 LED 灯将在 5 秒后熄灭。
可随时摁 [esc]键中断校准。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
53
拆卸 MDH-230tf 加热块
先在加热设置菜单关闭加热块，耐心等待其充分冷却后，再进行下一步操作。
用工具 MDT 302，拧下喷嘴单元。
小心地拉出加热块。
拧下无止推力轴承 MDH 230t-fix。
从轴承上取下 O 型圈。 注意不要将 O 型圈放入超声波清洗箱。
7.13 关闭 MDS 3200
+
步骤 1：点胶应用完成，阀回到停机位。
步骤 2：断开气压供给，必要时可用 MDT 309 密封塞堵住胶筒。
步骤 3：关闭控制器（ON/OFF 开关键在控制器的后面板），然后等待几秒钟，让控制
器释放电压。
步骤 4：断开胶筒与阀的连接。
步骤 5：断开阀上所有的线缆。
步骤 6：拧下所有用来固定阀的螺丝。
若点胶介质有自凝性，拆下各组件后需尽快清洗以免堵塞。要特别注意阀以
及与点胶介质有过接触的所有组件的清洗。拆卸与清理说明，请参考章节 9
“清洗”。
