VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 安全提示
轻轻润湿一个不起毛的布（如，用异丙醇润湿) 清洁马达。清洁时，保证无液体
进入马达（如，通过插头进入)。
MDV 3200 系列基于常开原则设计，因此未接入电源时，阀处于常开状态，点胶
介质可流通。关闭 MDC 3200
+
前，请先关闭气压供给。
2.6 操作和维修人员资质
仅具备合格资质的操作人员可使用微点胶系统及其附带的配件。操作人员必须理解并熟知使
用手册中的内容。部门负责人必须具备预判潜在危险的能力，将对应的任务分配给有能力且
认真负责的人员。
依据 DIN VDE 0105 和 IEC 364 准则，合格的操作人员必须熟悉事故预防相关措施，具备一定
的资质和经验，在事故前期即可意识到且能够规避潜在危险。懂得如何急救，对就近的救援
设备有必要的了解。
2.7 防护设备和防护服
使用腐蚀性、反应性或有毒液体进行点胶，或点胶应用在高压下进行时，请穿戴如下合适的
防护装备和防护服：
护目镜，
防毒面罩，
抗化学腐蚀的手套和罩衫。
若长时间停留在 MDS 点胶操作区域，请佩戴听力保护装置，以防止耳膜受损。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 用户注意事项
11
3 用户注意事项
本章节是对手册内容的概述，包含用户所需的常规信息。部分图片可能与终端产品稍有出
入。
3.1 如何使用本手册
请按照手册中的说明，逐步安装、操作、维修系统。
请参考手册中对应的章节，了解如何安全高效地运行系统。
此手册是交付系统的一个组成部分，请将手册放在设备附近，确保每一位操作人
员可随时参考。
直到系统使用寿命到期，请一直保存此手册。
3.2 说明

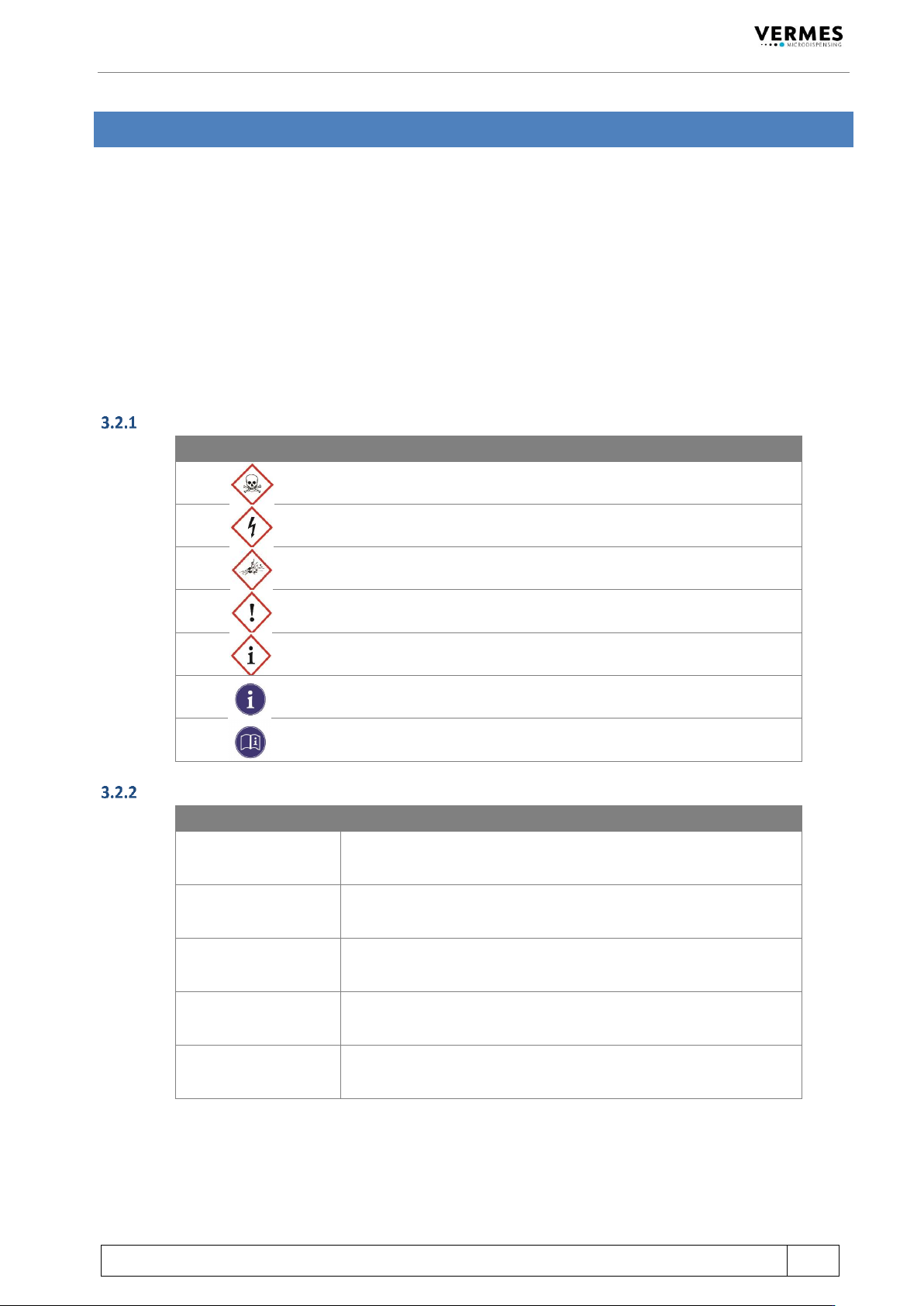

危险标识
图例
说明
有毒物质
触电危险
爆炸危险
潜在危险
重要提示
须知
请参考使用手册
危险级别
危险提示
说明
危险！
即将造成严重伤害！若不严格遵守使用说明，可能导致环境污
染、巨大的财产损失、严重的人身伤害甚至死亡！
警告！
可能导致严重的人身伤害，甚至死亡！
注意！
可能造成人身伤害！
重要提示！
若不严格遵守此说明进行操作，可能导致设备突发故障或损坏！
须知！
补充性信息、提示或建议，帮助提高设备使用效率！
12
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 用户注意事项
惯用图示
图示
说明
步骤 1：
步骤 2：
按规定的顺序操作
必要的操作步骤，不可省略
移动方向
列举，列表
[…]
控制器上的功能键
简称
英文简称
英文全称
中文
CTF
Ceramics Tappet Flat
平顶陶瓷撞针
CTK
Cleaning Tool Kit
清洁工具套装
MDC
Controller (MicroDispensingControl unit)
控制器（微喷射点胶控制器）
MDF
Fluid box (MicroDispensingFluid box)
液盒（微喷射点胶液盒）
MDS
MicroDispensingSystem
微喷射点胶系统
MDV
Valve (MicroDispensingValve)
点胶阀（微喷射点胶阀）
MDX
Supply unit
供胶单元
MNL
Mechanical Needle Lift
机械撞针升程
NAN
Nozzle Adjustment Nut
喷嘴调整螺母
NAN-fix
Nozzle Adjustment Nut with fixation
紧固型喷嘴调整螺母
NI
Nozzle Insert
喷嘴
NU
Nozzle Unit
喷嘴单元
NU-fix
Nozzle Unit with fixation
紧固型喷嘴单元
PLC
Programmable logic controller
可编程逻辑控制器
POD
Point of Dispensing
喷射点
RTC
Realtime Clock
实时钟
TG
Tappet Guidance
撞针引导环
TTF
Tungsten carbide Tappet Flat
平顶钨钢撞针
