18
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制器 MDC 3200+
4.3 后面板
热电偶接口（TCK）：
用于连接 K 型热电偶。
电源开关（ON/OFF）：
通过这个照明开关，启动或关闭控制器 MDC 3200
+
。
AUX 接口：
用来给外接设备供电（如，光电耦合器）或控制所选参数设置或方案设置（见章节 7.8.3。详
细的引脚分配信息，见章节 8.3 )。
加热块接口：
可在此接入加热块线缆。
RS-232C 串口 （9 个引脚）：
可用它通过电脑，远程调控点胶参数。通讯协议信息，请参考第 54 页。
传感器接口：
可在此接入传感器线缆。
驱动器接口：
可在此接入驱动器线缆。
PLC 接口（15 个引脚）：
可连接不同的输入和输出电路。引脚分配协议，请参考 78 页。
电源线固定环：
仅限旧版。
电源接口：
可在此接入电源。
K 型热电偶
电源开关
AUX 接口
加热块接口
RS232C 接口- 9 pin
传感器接口
驱动器接口
PLC 接口- 15 pin
电源线固定环
电源接口
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制器 MDC 3200+
19
4.4 功能键
功能键
功能
手动触发键
摁[trig]键，即刻根据已设定的参数，触发点胶程序。
摁[save]键，进入存储菜单。可在此存储最新的参数设置。有 10 组存储
空间可供使用。每个空间都包含点胶参数、加热块以及键盘锁的设置信
息。
使用方向键，选定想要的存储空间。
摁[enter]键，确认选择。
摁[esc]键，中断存储过程。
摁 [recall]键，进入加载菜单。
可在此加载通过[save]键保存的参数设置。
使用方向键，选定想要的存储空间（共 10 个存储空间）。
摁[enter]键，确认选择。
摁[esc]键，中断加载过程。
摁[adj]键，开启校准。
通过校准，预先设定喷嘴与撞针的相对位置。
每次初始操作前，或每次拆卸喷嘴单元后，都要进行校准。
摁[enter]键，确认菜单选择并进入对应的子菜单。
... 或者 ...
确认输入的参数值，同时跳转到上一菜单级。
摁[esc]键，中断输入或取消当前操作，同时进入上级菜单。
... 或者...
摁此键直接进入上级菜单。
摁[↑]键，进入上级菜单。
... 或者 ...
增加某一参数值。
20
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制器 MDC 3200+

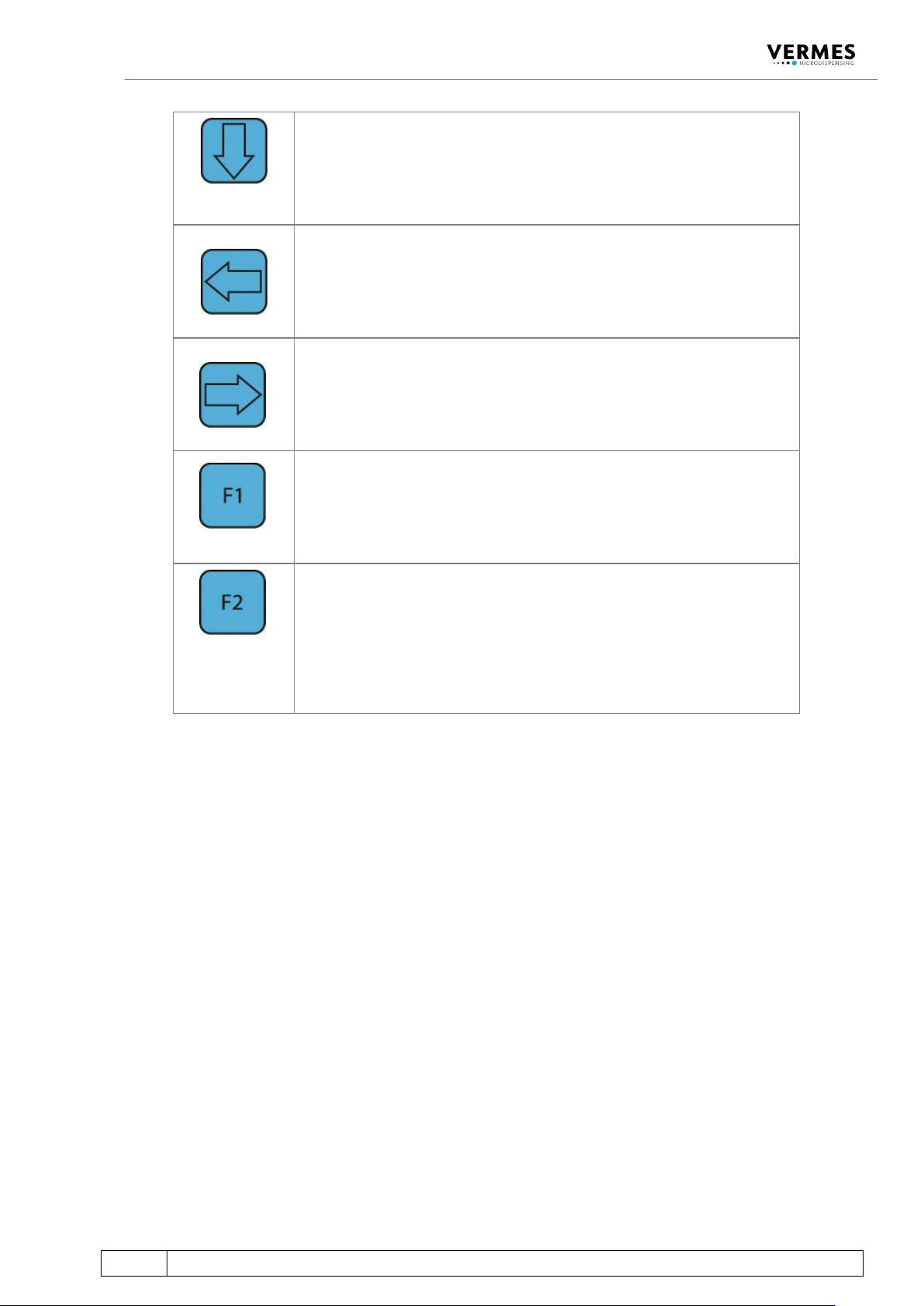

摁[↓]键，进入下级菜单。
... 或者...
减小某一参数值。
摁[←]键进入上一菜单项。
... 或者 ...
光标左移一位。
... 或者 ...
修改某一参数。
摁[→]键进入下一菜单项。
... 或者...
光标右移一位。
... 或者...
修改某一参数。
摁 [F1]键，阀将保持打开状态。系统将按照当前的“Rising”和“Falling”参
数，开启点胶阀。撞针升程默认最大为 80 %。松开[F1]键，点胶阀关闭。
为保护驱动器，摁键超过 2 分钟，阀将自动关闭。
摁着[F2]键的同时，开启控制器，系统将提问是否将 EEPROM 存储器格式
化。 摁[enter]键，同意格式化；摁 [esc]键，跳过该问题，正常进入主菜
单。仅在特殊情况下才可使用此功能。
重要提示！
使用此功能时，方案设置不会被重置为出厂设置。仅在“Scenario”和
“Reset ALL” 选项输入服务代码 1000 后，才会被重置为出厂设置（见章节
4.5.6）。
