5 微喷射点胶阀 MDV
本章节将为您介绍阀相关信息。其中包括阀的结构和硬件配置。所有兼容阀的特点基本类
似。
5.1 阀组件
微密斯点胶阀为模块化设计。阀由 7 个不同模块组成：
阀体（包含电子模块和和驱动系统）(1)
撞针（不可见）(2)
撞针密封圈（不可见）(3)
喷嘴（部分可见）(4)
喷嘴单元(5)
液盒(6)
供胶部件(7)
阀体(1)包含电子模块、驱动系统。电子模块包含可接收驱动和传感信号的电子元件。阀体外
部集成了传感器和驱动器接口，需将它们与驱动器连接。电子模块与阀的核心部件驱动系统
相连。阀内还有传感器、压电元件和撞针传动机械部件。驱动器外壳和机械部件，已做防尘
密封处理。
撞针(2)从驱动系统的一端延伸出来，可被更换。由驱动器驱动，撞针可高速上下移动。由它
撞击点胶介质，介质由此从喷嘴开口处喷出。撞针材料为陶瓷或钨钢。不同的形状和尺寸可
供选择。请定期检查清洗撞针，必要时请更换（见章节 10.3）。
阀体和液盒之间由撞针密封圈(3)连接。我们提供两组不同的密封圈，一组是撞针密封圈 PE 和
PTFE， 它们需要配合使用撞针定心片。另一组是 LX 撞针密封圈。LX 撞针密封圈有不同材质
可选，如， LX CeTeDur 170。LX 撞针密封圈不需配合使用撞针定心片（参考章节 9.4.6）。
喷嘴(4)体积很小，但却非常关键，它同时也是磨损件。为满足不同应用要求，多种不同形
状、材质和不同开口内径的喷嘴可供选择。
喷嘴单元(5)包含喷嘴调整螺母、撞针引导环和 O 型密封圈（见图）。
28
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 微喷射点胶阀 MDV
喷嘴(NI) 为单独组件，可快速清洗，必要时可更换。
章节 6.2 将为您介绍，如何安装喷嘴单元；
章节 9.4.4 为您介绍，如何清洗喷嘴单元。
液盒(6)与驱动系统间进行了热隔离。拧下液盒螺丝组，即可从阀上轻松拆下液盒。可单独清
洗液盒。液盒承担了从胶筒或供胶箱，向喷嘴单元输送点胶介质的任务。液盒的安装信息，
请参考章节 9.4.5。
供胶单元(7)与液盒相连，为液盒输送点胶介质。 微密斯点胶科技为您提供多种不同结构的供
胶单元。点胶量较小时，可用不同尺寸类型的胶筒；点胶量较大时，可用输送软管，连接供
胶压力箱与液盒。

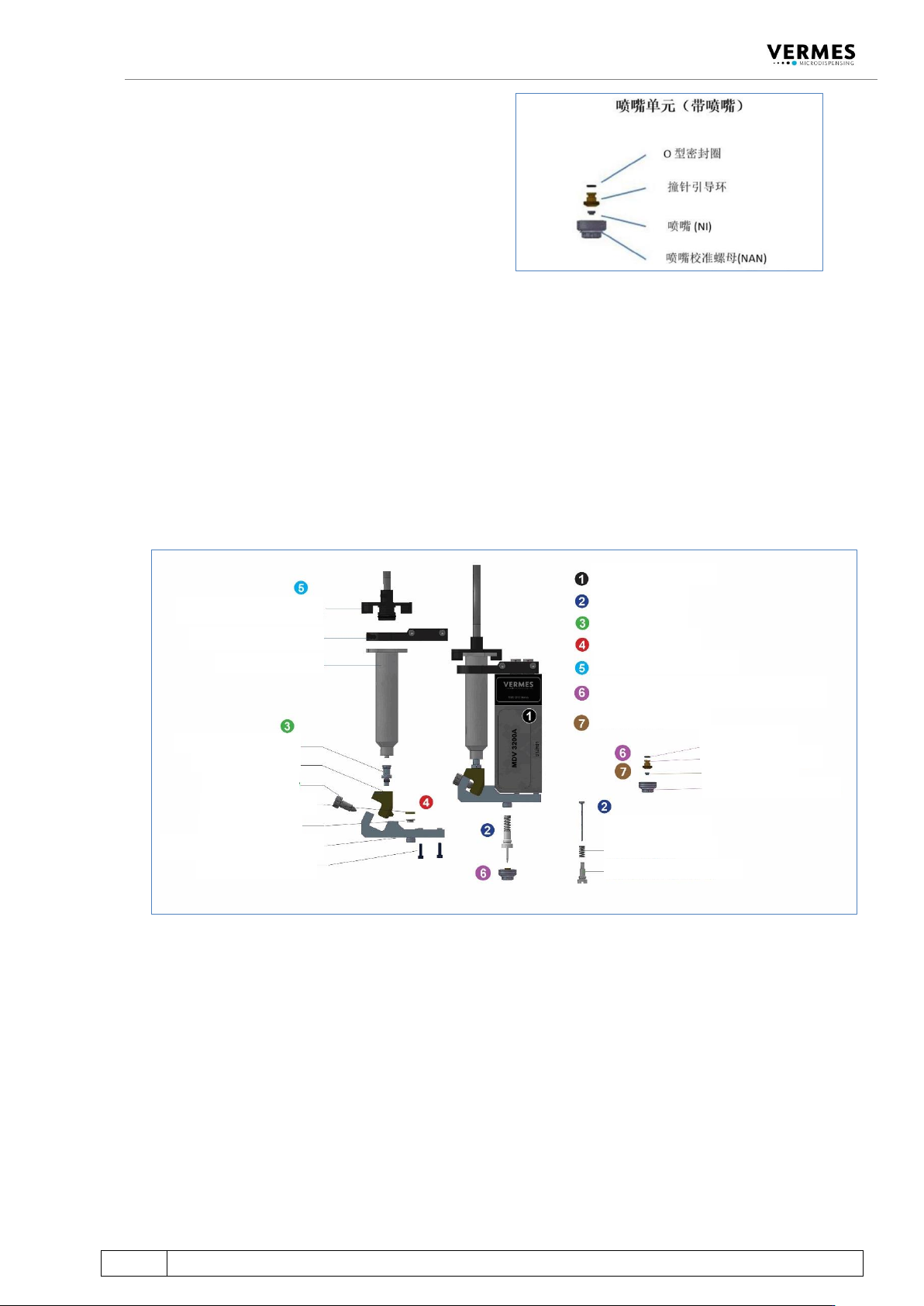

5.2 阀分解图
此为 MDV 3200A 分解图示例。其它阀的构造与之类似。放大版的分解图，请参考附件 14.6。
MDV 3200A
TTF 撞针
液盒
撞针密封圈
供胶单元 MDX 3081
带 NU-fix H 紧固件的喷嘴单元
喷嘴
喷嘴
O 型圈
标准撞针引导环
喷嘴调整螺母 NU-fix
H
TTF 撞针
TTF 撞针弹簧
TTF 撞针定心螺丝
液盒螺丝组
MDF 3070-CC-SH 液盒
撞针密封圈
撞针定心片
紧定螺丝
胶筒基座 CC
液盒鲁尔接头
胶筒
胶筒支架
压缩空气接头
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 微喷射点胶阀 MDV
29
5.3 技术资料
参数
数值
喷射点胶量
单次触发 1 nl 至 > 200 µl（高粘度点胶介质）
入口供压范围
0.1 到 100 bar （相对）
0.1 到 8 bar （连接胶筒）
0.1 到 70 bar（连接压力箱）
流体动力粘度
从低至高达 2000000 mPas
反应时间 （PLC-接口）
约 120 µs
点胶频率 （最高）
> 3 kHz
点胶频率（平均）
> 1 kHz （带冷却）
运行温度范围
10 °C 到 50 °C
兼容性
所有流体、 有机溶剂、弱酸或弱碱
规格（基础型号）
115 mm x 39.5 mm x 12 mm
重量
约 258 g （依配置而定）
无电压时撞针位置
打开
5.4 阀型号
以下系列均与 MDC 3200
+
匹配：
MDV 3200A （适合低至高粘度流体）
MDV 3200F （适合低至高粘度流体，本手册中未介绍）
具体型号如下：
MDV 3200A-CA
MDV 3200A-CP
MDV 3200A-HS
MDV 3200A-HS-UF
MDV 3200A
MDV 3200A-AC
MDV 3200A-AC-UF
型号简写说明
A：标准版本（无 MNL 螺丝）
CP：紧凑型
HS：带延长线缆，带冷却适配接口
AC：带冷却适配接口
CA：带延长线缆
UF：带更宽的冷却适配接头（6 mm）
根据不同的应用，选择适合的阀。若点胶应用耗能过大，或需保持恒温点胶且安装了加热
块，则推荐带冷却适配接头的阀。若点胶应用耗能更高，或温度要求更高，推荐使用 UF 型
号的阀。若点胶空间受限，或其它型号的阀无法集成到应用中，则推荐使用 CP 型号的阀 。
