Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
21 von 136

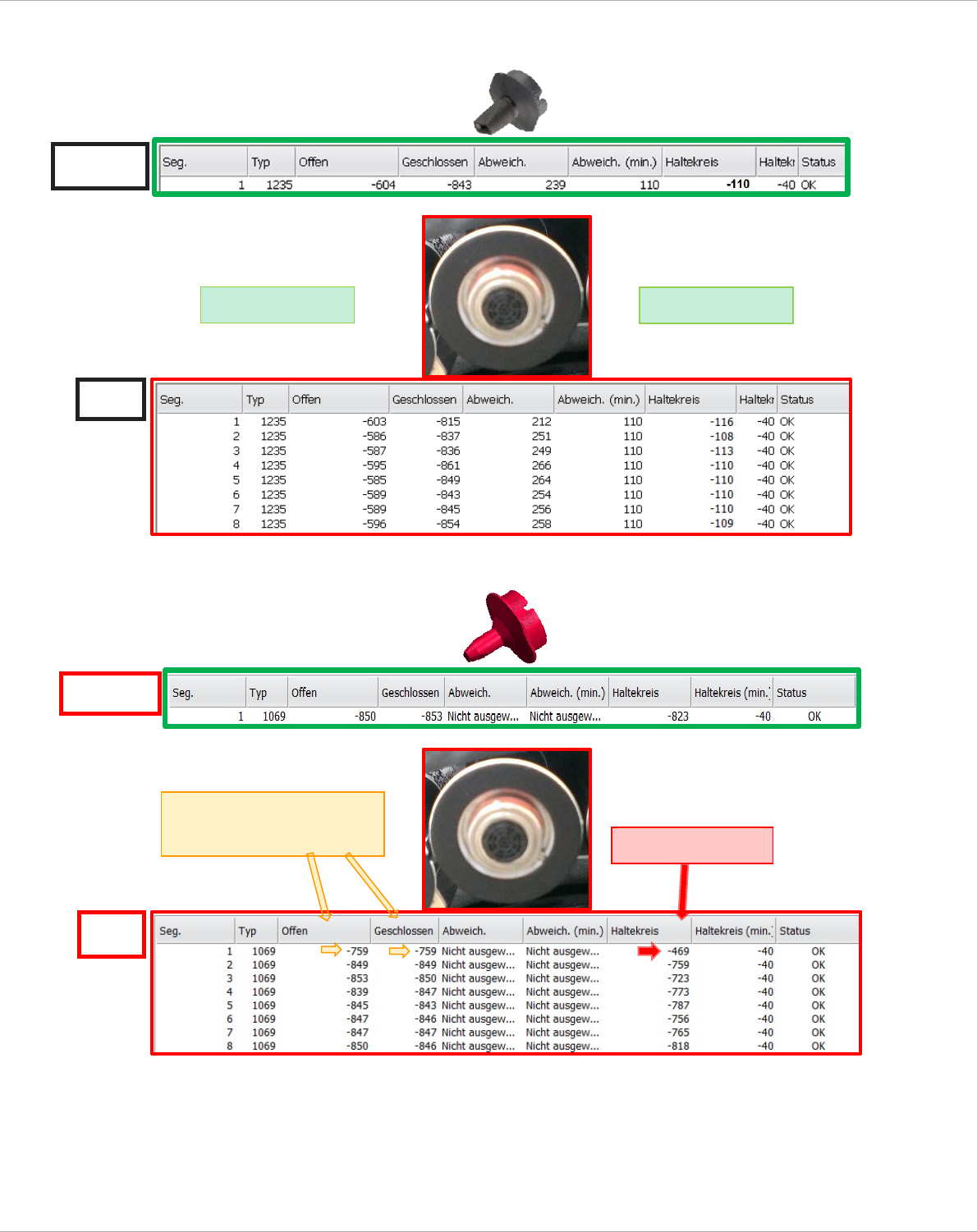

2.2.5.3.2 Messung mit halber Filterscheibe (Dichtmembran fehlt).
a.) mit Pipetten 1235
b.) mit Pipetten 1069
IST
SOLL
IST
Offen-Wert < Soll
Geschlossen-Wert < Soll
Keine Merkmale
Haltekreis < Soll
SOLL
Keine Merkmale
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
22 von 136

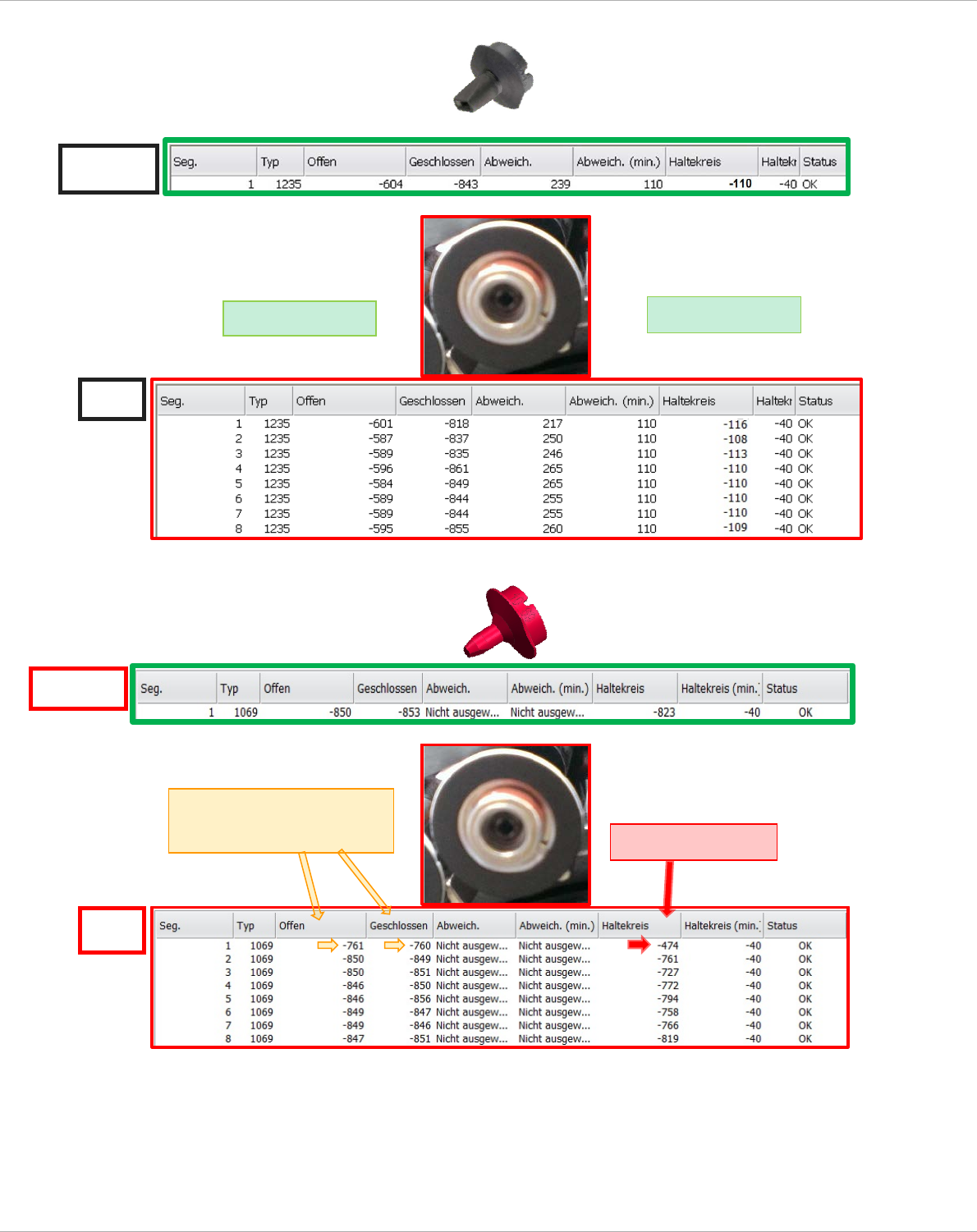

2.2.5.3.3 Messung ohne Filterscheibe.
a.) mit Pipetten 1235
b.) mit Pipetten 1069
SOLL
IST
IST
Keine Merkmale
Offen-Wert < Soll
Geschlossen-Wert < Soll
Haltekreis < Soll
SOLL
Keine Merkmale
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
23 von 136

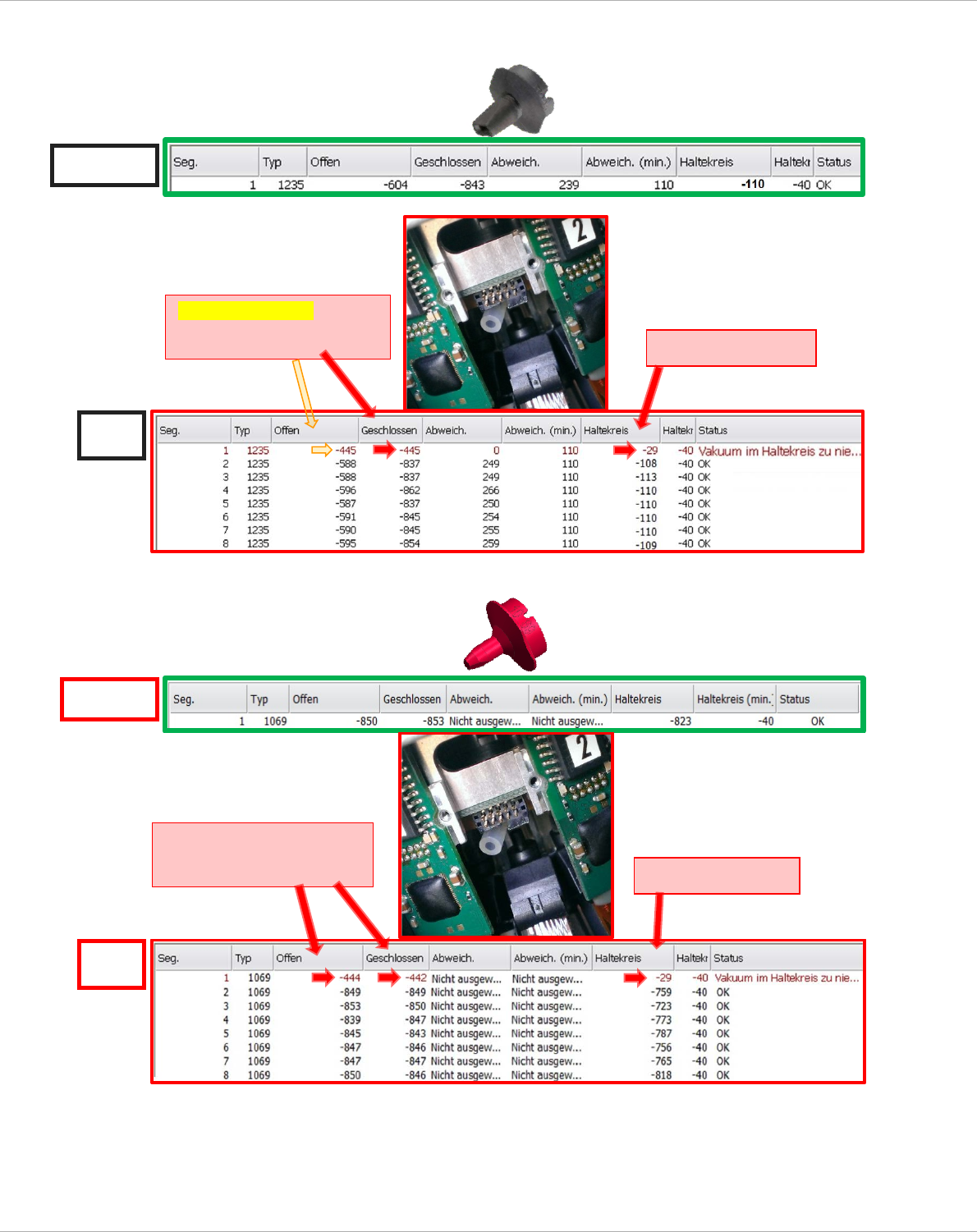

2.2.5.3.4 Messung ohne Vakuumschlauch (Silikonschlauch abgesteckt)
a.) Mit Pipetten 1235
b.) mit Pipetten 1069
SOLL
IST
IST
Offen-Wert < Soll
Geschlossen-Wert < Soll
Haltekreis < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
Haltekreis < Soll
SOLL
