Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
43 von 136
2.2.7 Vakuumtests an C&P20p / C&P20m2 Köpfen (Vakuumpumpe)
Zur Orientierung bei der Fehlersuche wurden an einem CP20p-Kopf verschiedene Modifikationen
durchgeführt und anschließend jeweils Vakuumtests mit offenen Pipetten vom Typ 4235
(Kalibrierpipetten), sowie mit geschlossenen (roten) Pipetten vom Typ 4069, durchgeführt und
miteinander verglichen.
Zur Vereinfachung werden nur die ersten 8 Messwerte für die Messungen
dargestellt.
Die Manipulationen finden immer am Segment 1 statt.
2.2.7.1 Messungen ohne Manipulation (SOLL-Werte)

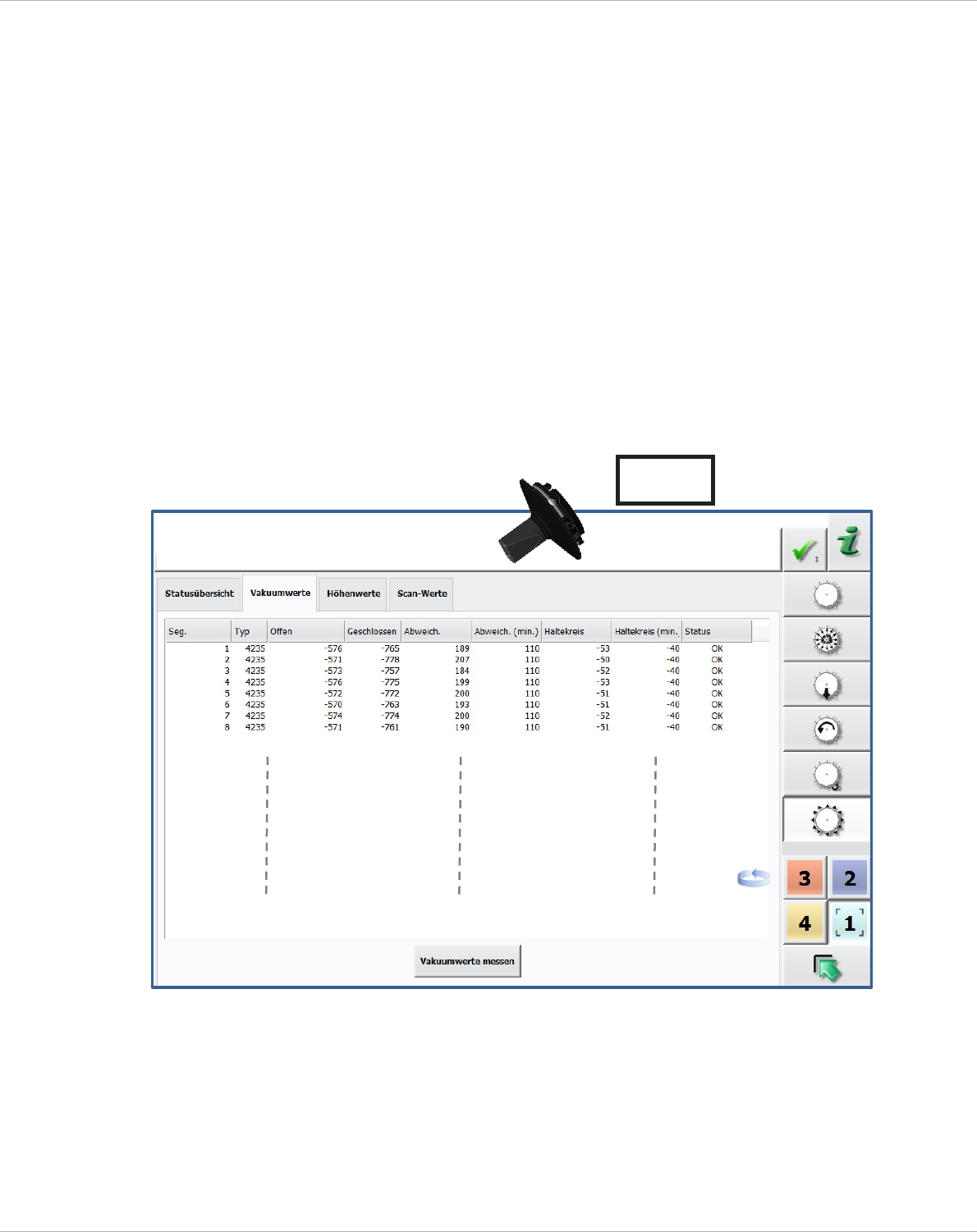

a.) mit Pipetten 4235
SOLL
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
44 von 136

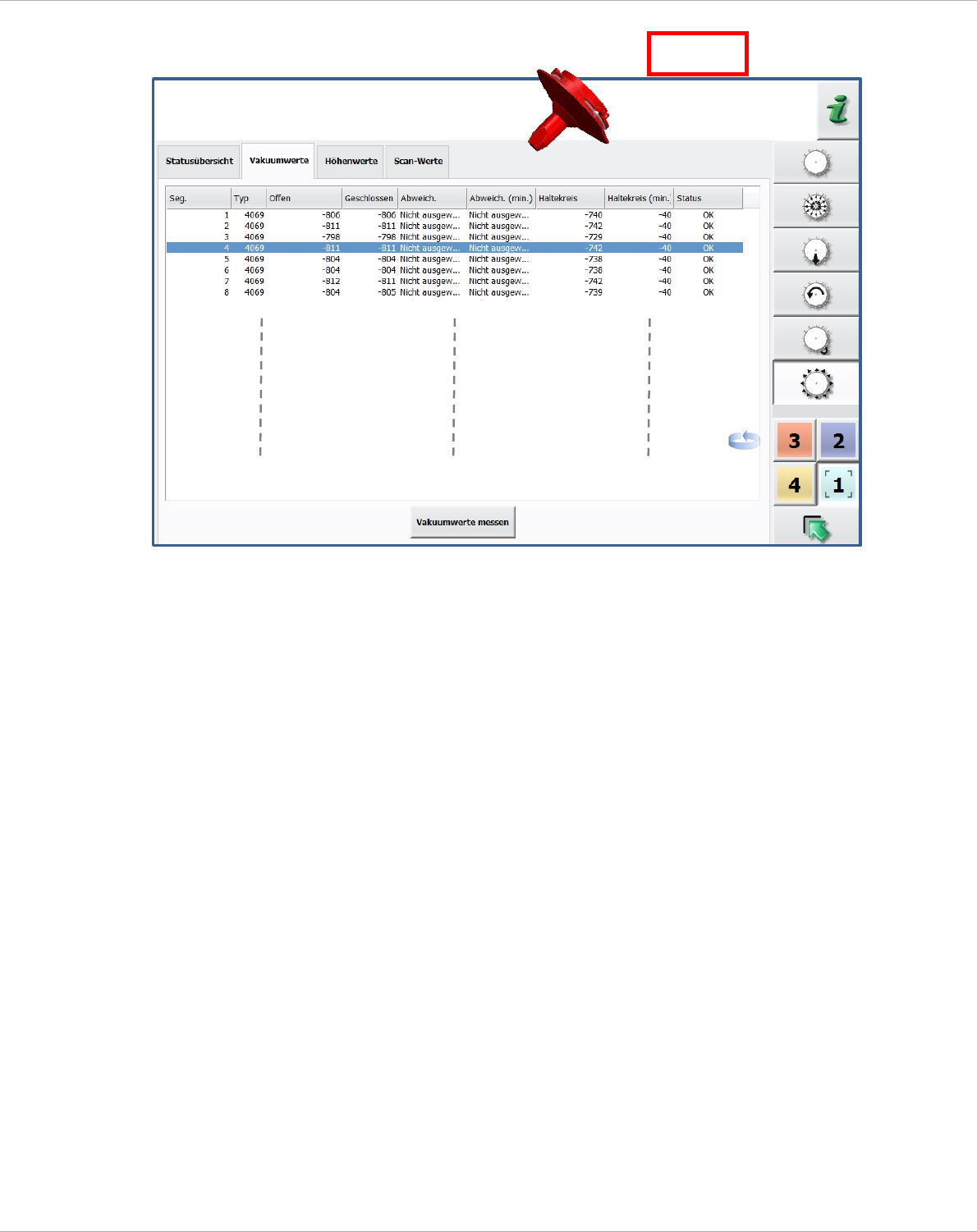

b.) mit geschlossenen Pipetten 4069
SOLL
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
45 von 136

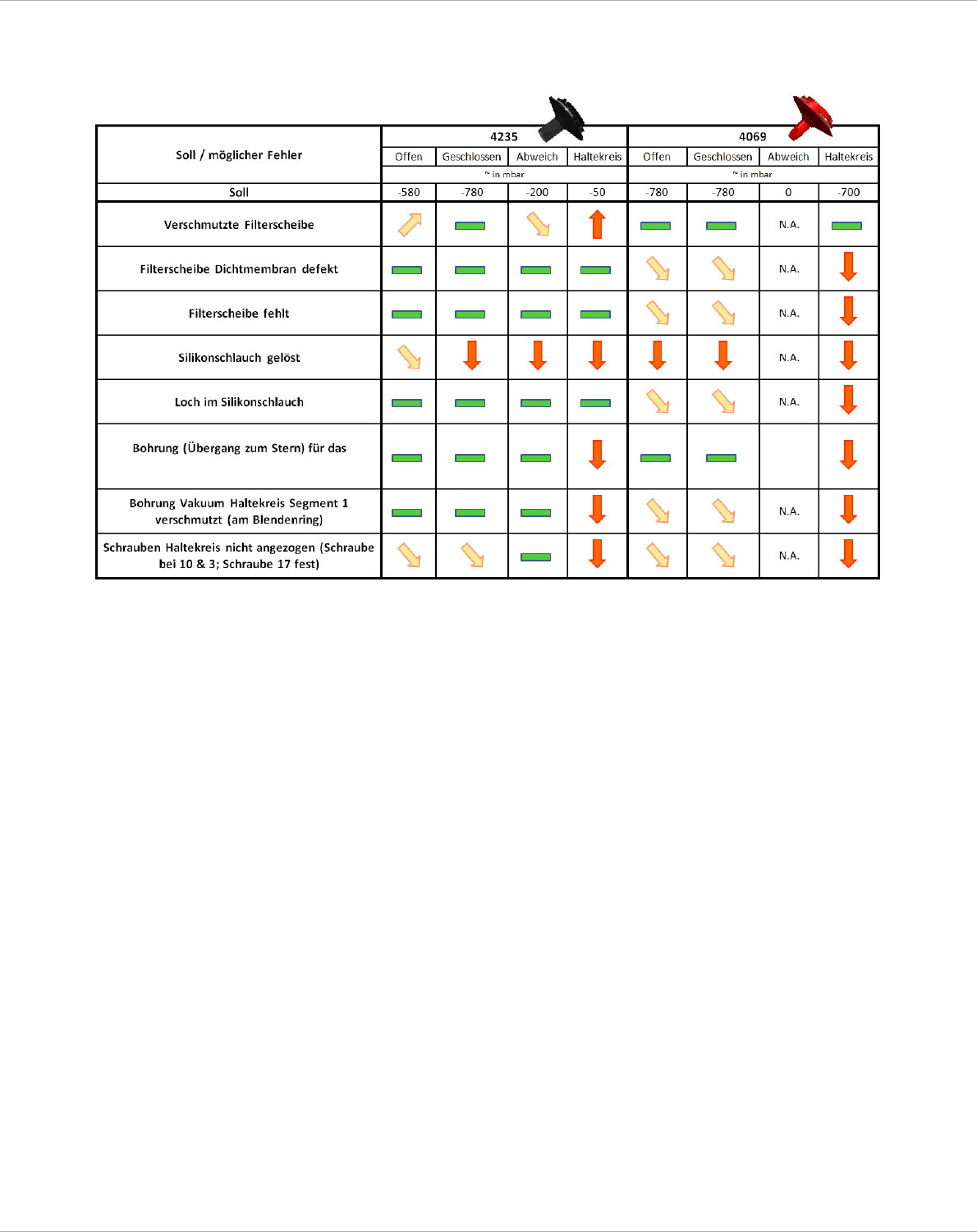

2.2.7.2 Übersicht mögliche Ursachen und Auswirkungen
