Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
36 von 136
2.2.6.3.4 Messung ohne Vakuumschlauch (Silikonschlauch abgesteckt)
a.) Mit Pipetten 4235
b.) mit Pipetten 4069
SOLL
IST
IST
Offen-Wert < Soll
Geschlossen-Wert < Soll
Haltekreis < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
Haltekreis < Soll
SOLL
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
37 von 136

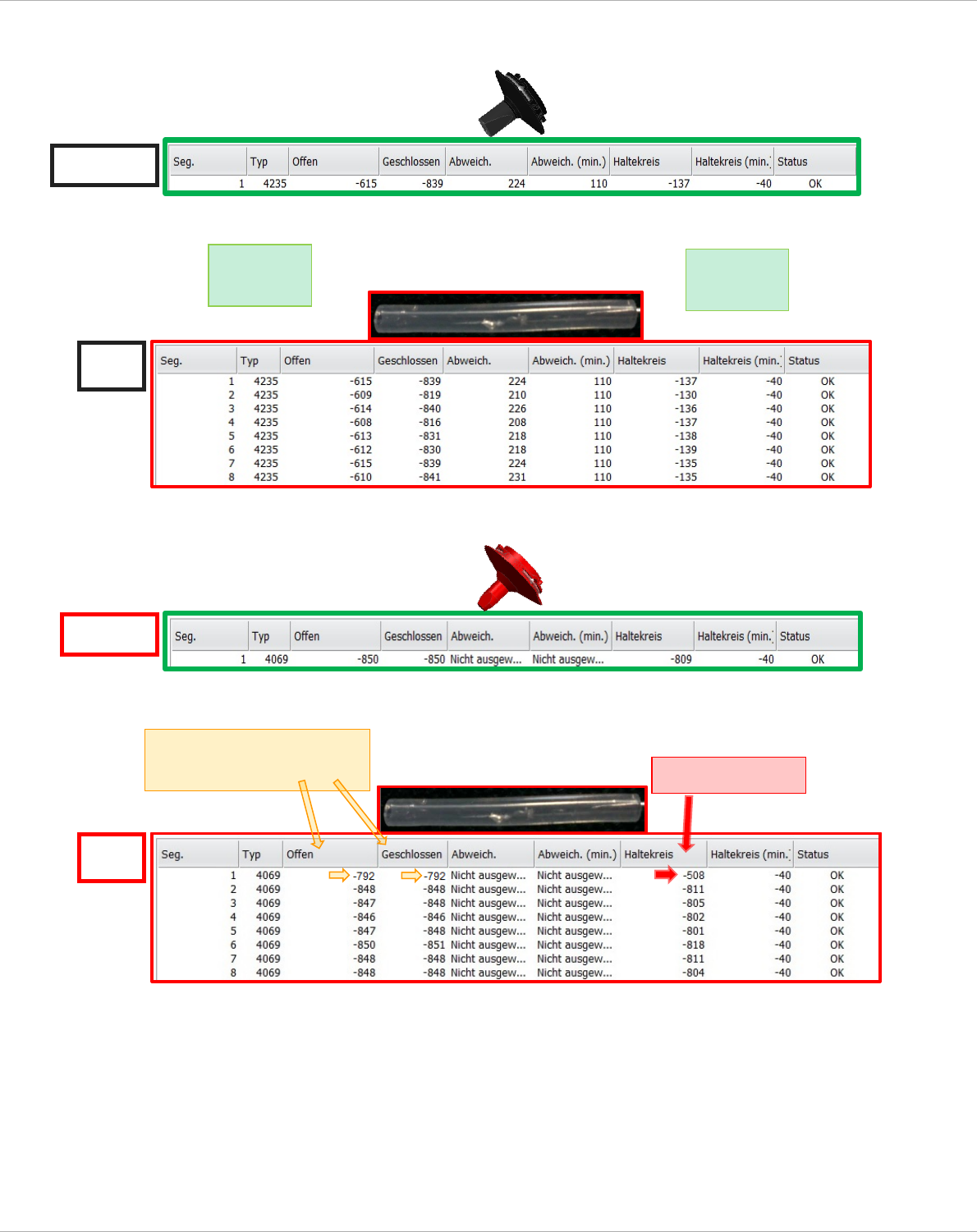

2.2.6.3.5 Messung mit kleinem Loch im Silikonschlauch.
a.) Mit Pipetten 4235
b.) mit Pipetten 4069
IST
IST
Keine
Merkmale
Offen-Wert < Soll
Geschlossen-Wert < Soll
Haltekreis < Soll
SOLL
SOLL
Keine
Merkmale
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
38 von 136

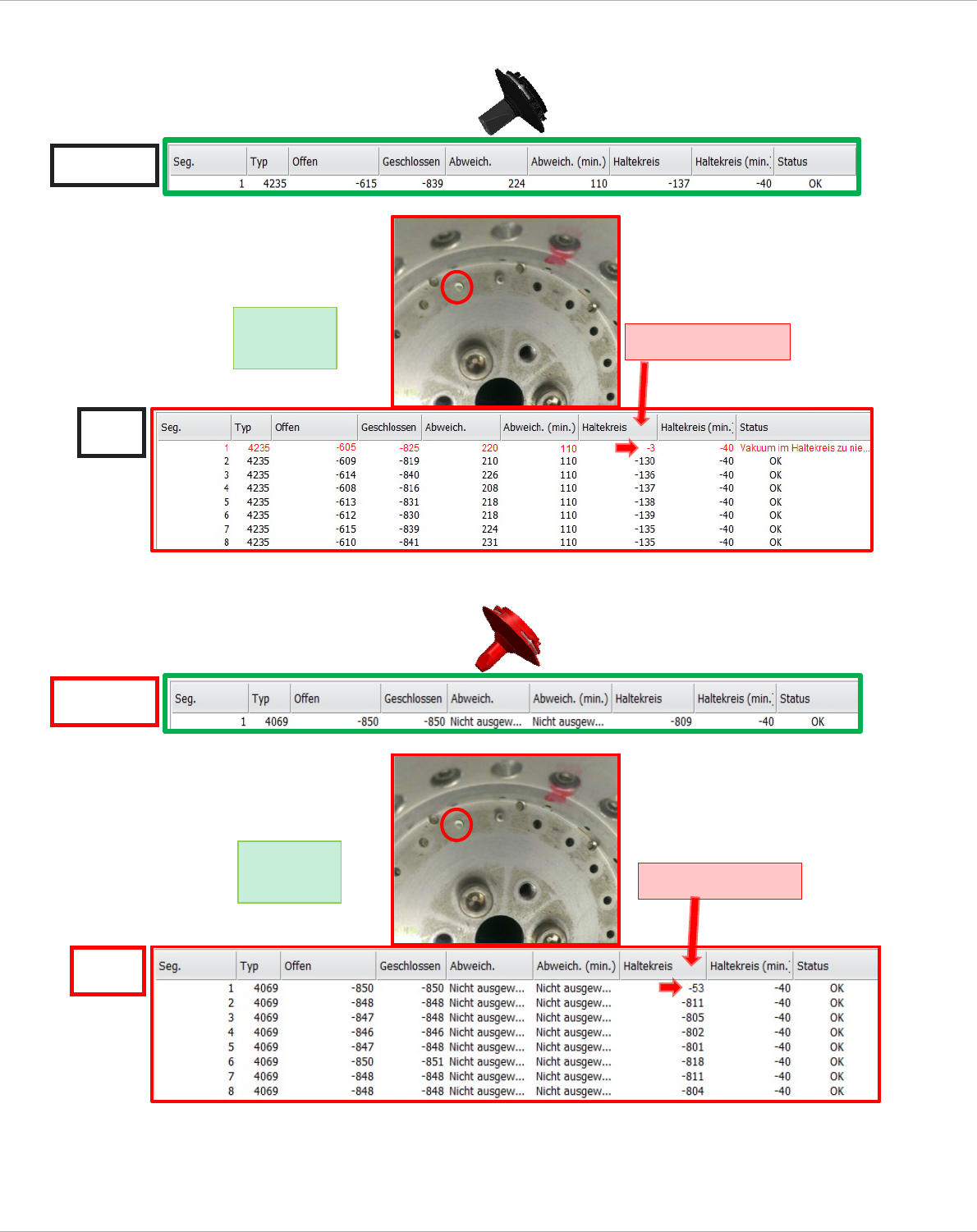

2.2.6.3.6 Bohrung (Übergang zum Stern) für das Haltevakuum Segment 1 verschmutzt.
a.) Mit Pipetten 4235
b.) mit Pipetten 4069
IST
SOLL
IST
Haltekreis < Soll
Haltekreis < Soll
SOLL
Keine
Merkmale
Keine
Merkmale
