Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
27 von 136

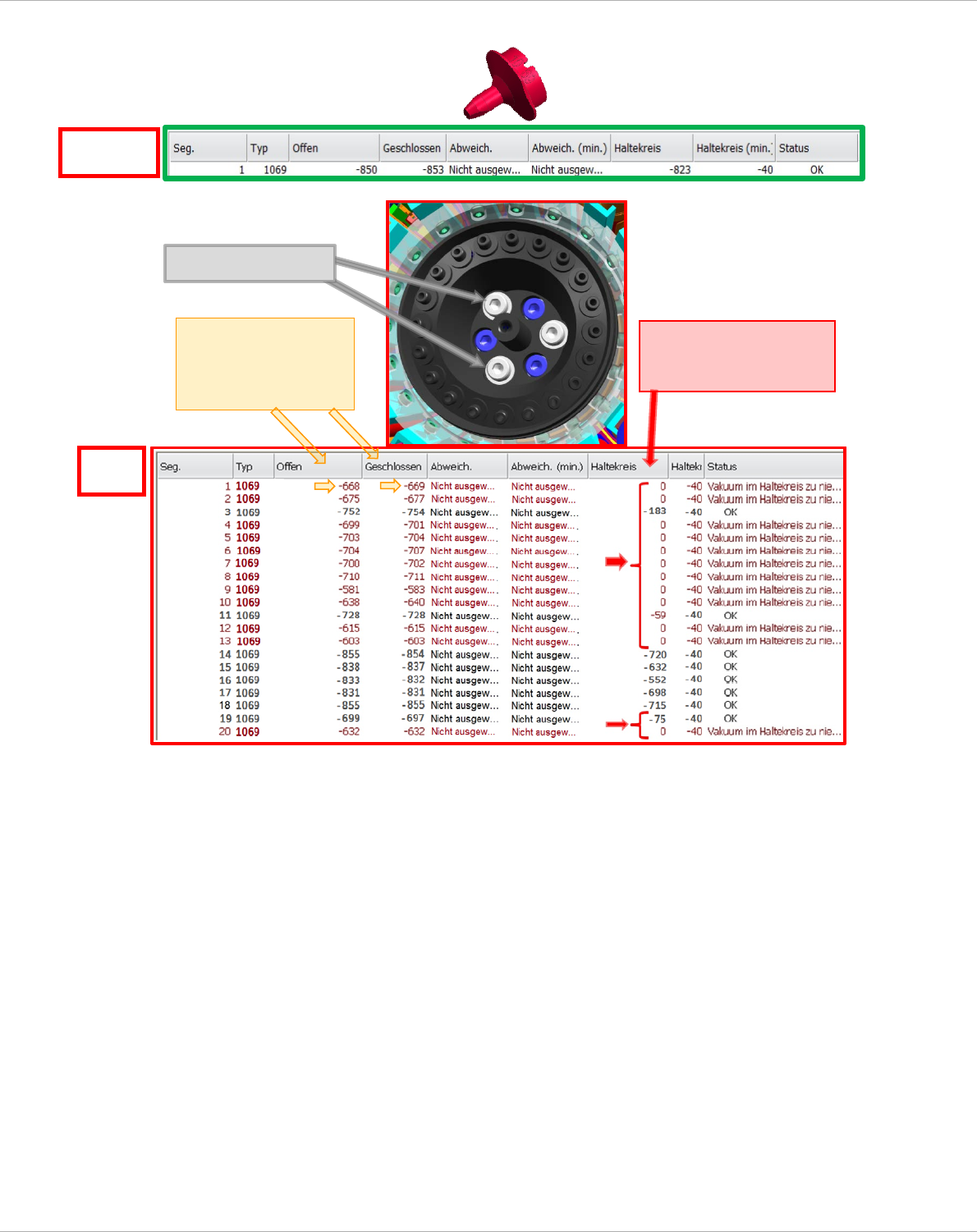

2.2.5.3.8 Bohrung Vakuum Haltekreis Segment 1 verschmutzt.
a.) Mit Pipetten 1235
b.) mit Pipetten 1069
IST
SOLL
IST
Haltekreis < Soll
Haltekreis < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
SOLL
Keine
Merkmale
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
28 von 136

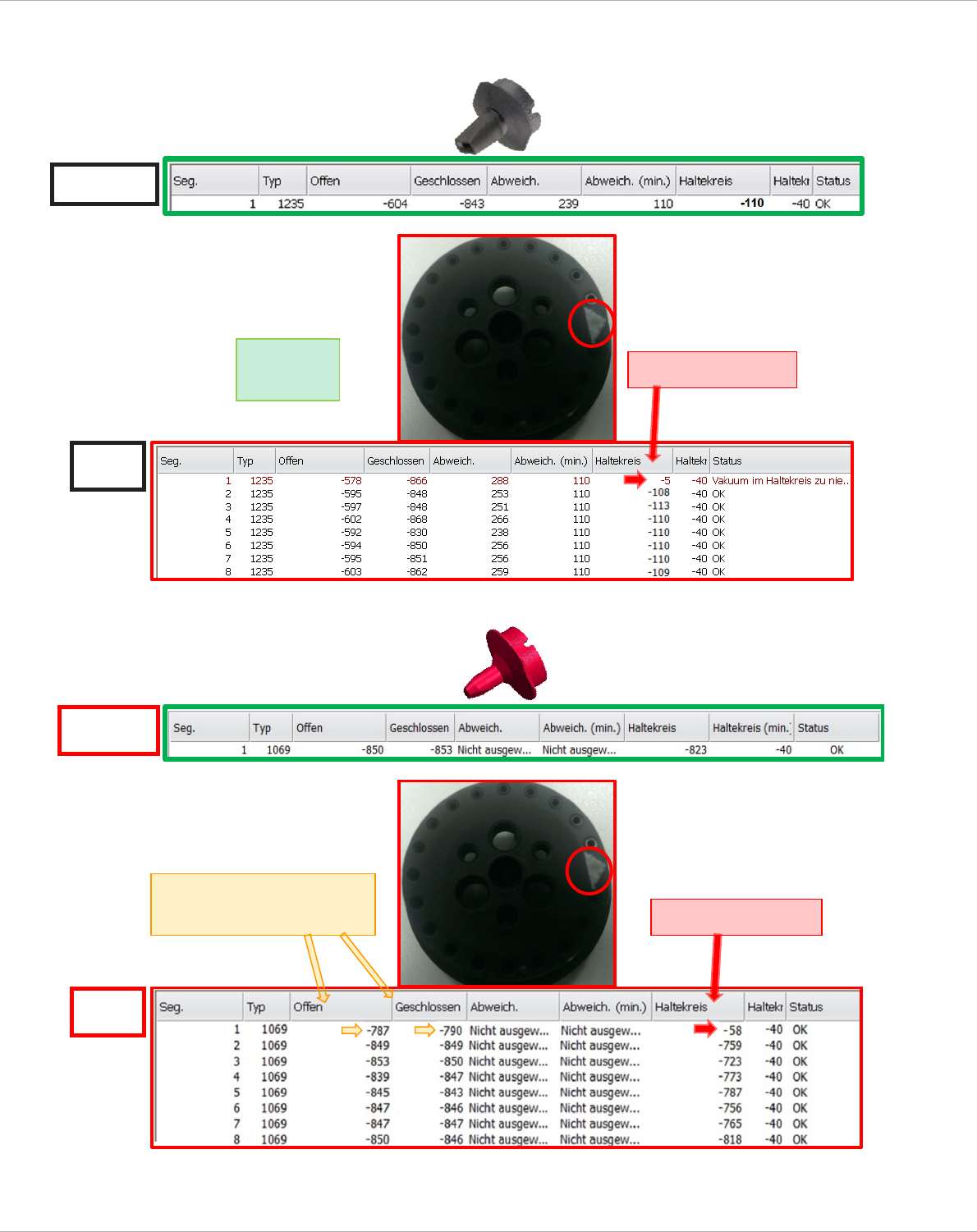

2.2.5.3.9 2 Schrauben Haltekreis nicht angezogen (Schraube bei 10 & 3; Schraube 17 ist fest).
a.) Mit Pipetten 1235
IST
Im Bereich der lockeren
Schrauben
Haltekreis < Soll
Lockere Schrauben
SOLL
Im Bereich der
lockeren Schrauben
Offen < Soll
Geschlossen < Soll
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
29 von 136
b.) mit Pipetten 1069
SOLL
IST
Im Bereich der
lockeren Schrauben
Haltekreis < Soll
Lockere Schrauben
Im Bereich der
lockeren Schrauben
Offen < Soll
Geschlossen < Soll
