Serviceanlei tung Vakuumtest mit ges chlossenen Pi petten Seite 61 von 136 2.3.2 .2 Über sicht mögliche Ursachen und A us w irkungen Tabelle m it Referen zwert en: Kopf Typ Vakuumwerte mit Kalibrierpipette offen geschlos…
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
60 von 136

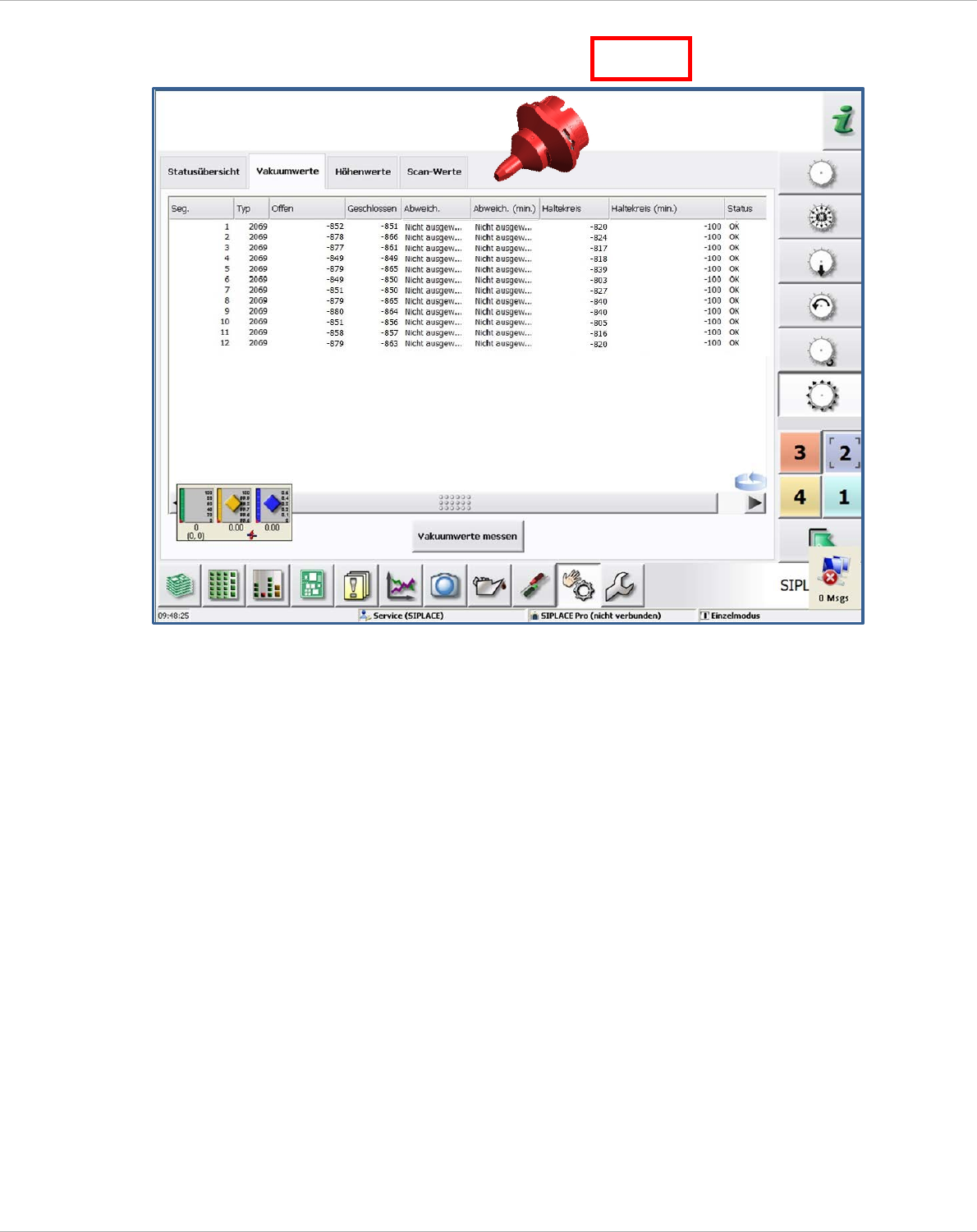

b.) Mit geschlossenen Pipetten 2069
SOLL
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
61 von 136

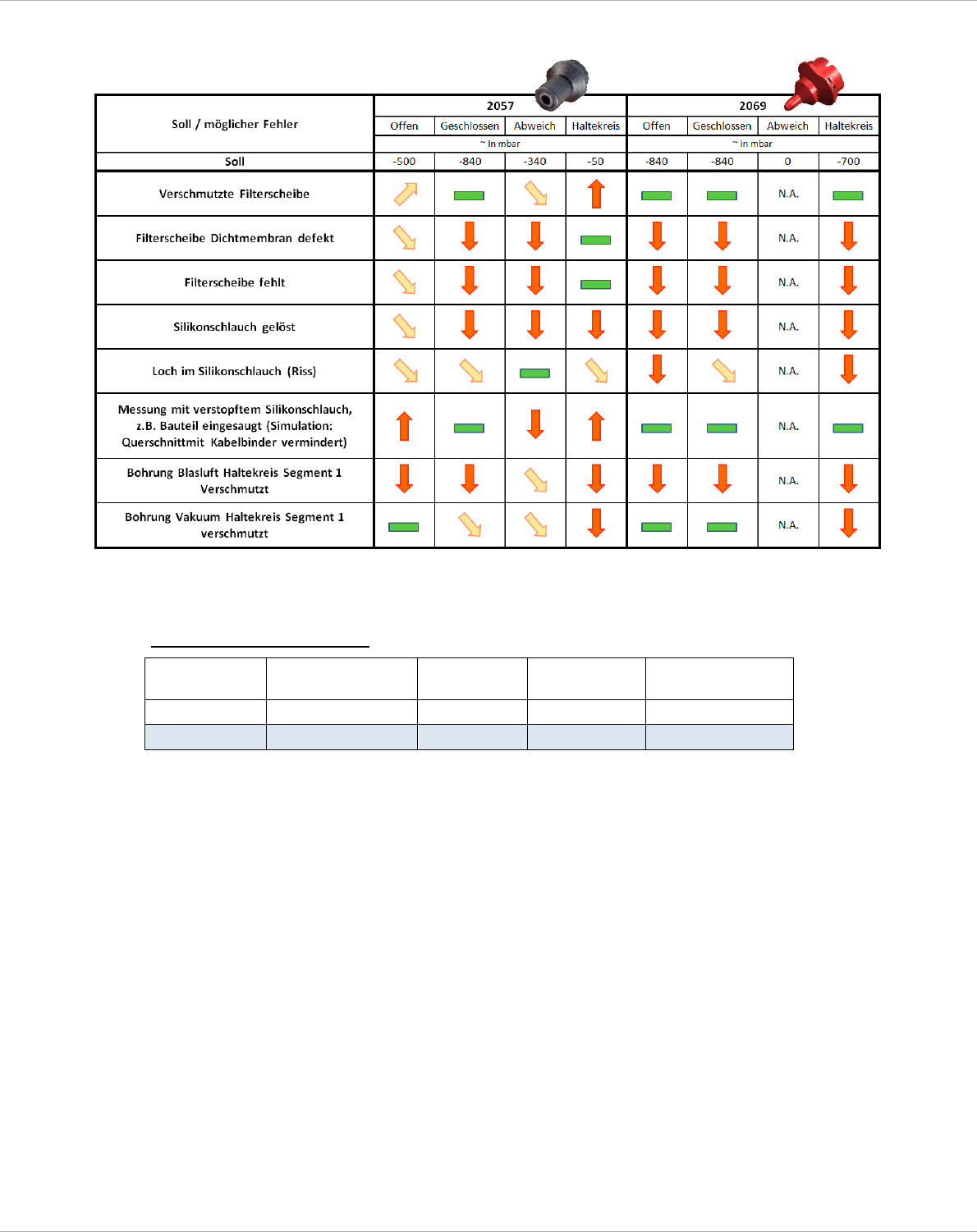

2.3.2.2 Übersicht mögliche Ursachen und Auswirkungen
Tabelle mit Referenzwerten:
Kopf Typ
Vakuumwerte mit
Kalibrierpipette
offen
geschlossen
Haltekreis
CPP
Venturidüse
2057
ca. -500 mbar
ca. -850 mbar
-50 bis -60 mbar
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
62 von 136
2.3.2.3 Messungen mit Manipulation
2.3.2.3.1 Messung mit abgeklebter (verschmutzter) Filterscheibe.
a.) mit Pipetten 2057
b.) mit Pipetten 2069
SOLL
IST
SOLL
IST
Haltekreis > Soll.
Offen-Wert > Soll
Keine, oder nur
geringe Merkmale
Keine, oder nur
geringe Merkmale
