Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
55 von 136
2.3 An CPP -Köpfen
Schäden oder Verschmutzungen am Haltekreis, den Silikonschläuchen, den Filterscheiben, oder
auch an den Pipetten, können zu Undichtigkeiten oder Verstopfungen führen, die im
Bestückprozess zu Fehlfunktionen führen, oder den Vakuumwert im Haltekreis bzw. Bestückkreis
entsprechend reduzieren.
Darstellung des Vakuumsystems am CPP-Kopf
In der Stationssoftware gibt es für den CPP-Kopf zwei Vakuummessungen:
3. offen/geschlossen (Pos B) - Messung erfolgt von der Pipettenspitze bis zum Druckregelventil.
Vakuumwerte = Druckregelventil + Haltekreis
4. Haltekreis (Pos C) - Messung erfolgt von der Pipettenspitze bis zum Haltekreissensor. Vakuumwert =
Haltekreis
Der unten markierte Bereich (grüner Rahmen), vom Haltekreis über den Silikonschlauch, ins DP-
Gehäuse, bis in die Pipette, entzieht sich dem normalen Vakuumtest.
Abbildung 2-10: Schematische Darstellung Vakuumsystem CPP-Kopf
A
B
C
A
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
56 von 136
2.3.1 Vakuumtest mit geschlossener (roter) Pipette
Für die Überprüfung des gesamten Vakuumkreises sind geschlossene Pipetten notwendig.
C&P - CPP :
„Pipette Typ 2069 kpl. / Vakuumtest CPP“ [03094135-01]
• Wechseln sie in den Modus Rüstung.
• Wählen Sie die Kopffunktionen des entspr. Portals.
• Legen sie alle Pipetten des Bestückkopfes im PPW ab.
• Ersetzen Sie an einer Magazinposition ein gefülltes Magazin durch ein (oder zwei)
Pipettenmagazin(e) mit den geschlossenen (roten) Pipetten [03094135-01].
• Holen sie die geschlossenen (roten) Pipetten mit allen Segmenten ab.

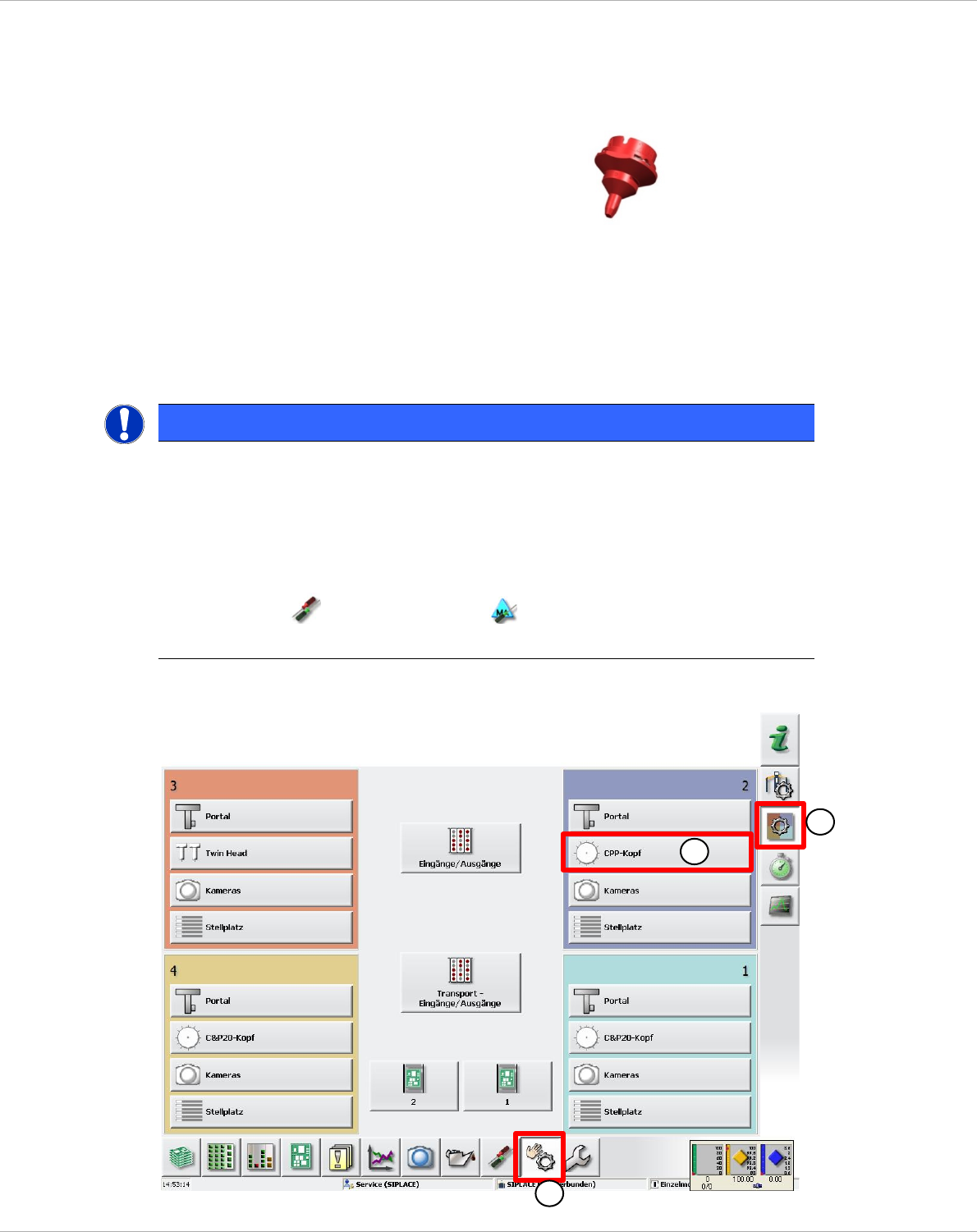

• Wechseln Sie nun in die Ansicht Einzelfunktionen (1) => Subsysteme (2)
• Wählen Sie die Kopffunktionen (3) des entspr. Portals (hier 2).
HINWEIS
Pipettentyp 2069
Da es den Pipettentyp 2069 bis Stations-SW Version 707.xx nicht zur Auswahl in der Software
gibt, müssen Sie einen anderen Pipettentyp für die Aufnahme der Pipetten aus dem Wechsler
verwenden. Benutzen Sie dazu den Pipettentyp 2004.
Um die Pipetten aus dem Magazin abholen zu können, muss das Pipetten-
Scanning ausgeschaltet
werden.
=> Einstellungen => Maschinenoptionen
Die Fehlermeldung „Vakuumabstand offen geschlossen zu gering“ kann hier ignoriert werden.
1
3
2
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
57 von 136

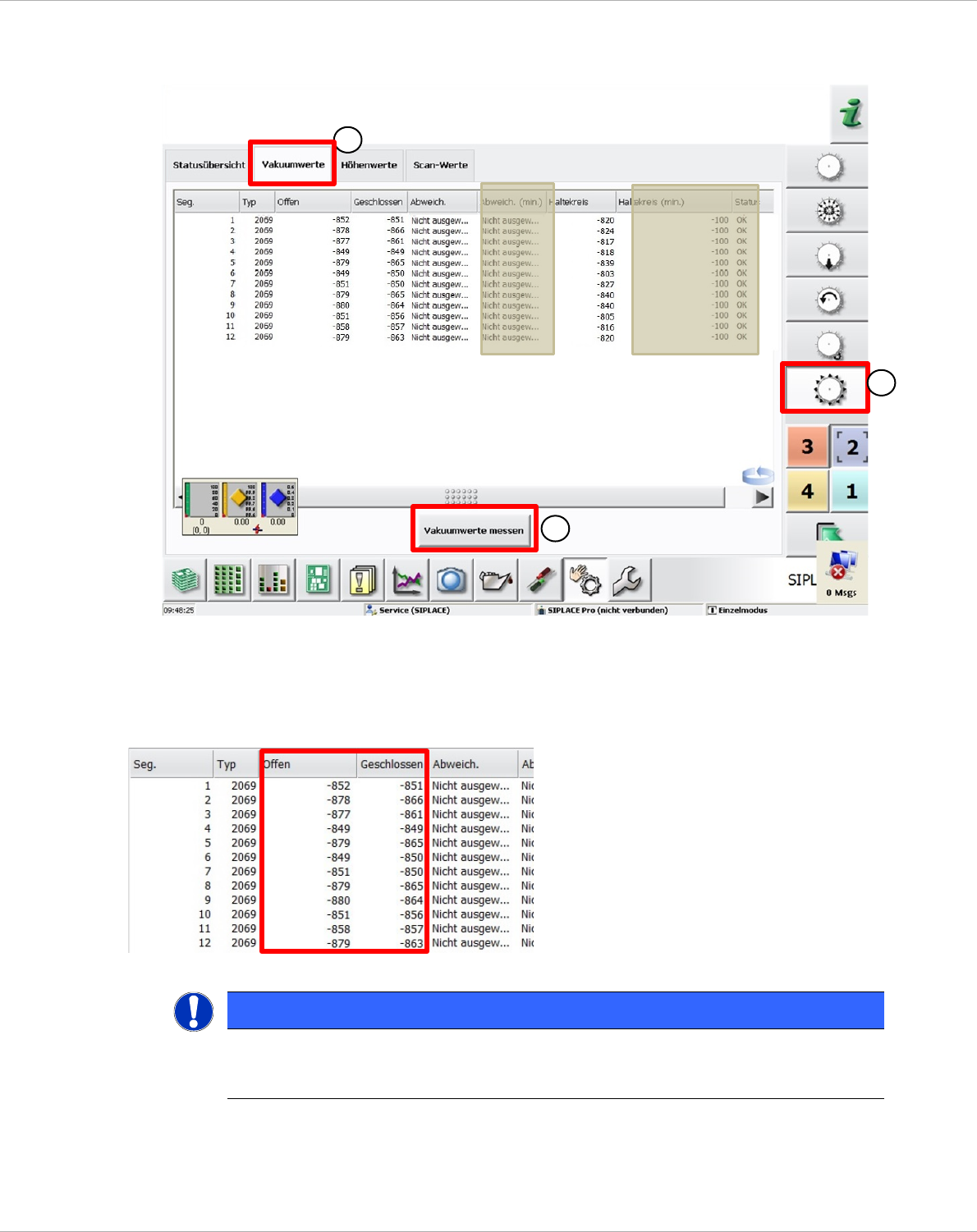

• Wählen sie Vakuum-, Höhen- und Scanwerte der Pipetten am Kopf (1).
• Wählen Sie den Reiter „Vakuumwerte“ (2)
• Führen Sie den „Vakuumwerte messen“ aus (3).
Bewertung der Ergebnisse:
HINWEIS
Fehlermeldung
Die Fehlermeldung „Vakuumabstand offen geschlossen zu gering“ kann hier ignoriert werden .
Differenz zwischen
Offen und Geschlossen
(Abweichung):
+/- 10mbar
1
3
2
Nicht relevant!
Nicht relevant!
