Serviceanlei tung Vakuumtest mit ges chlossenen Pi petten Seite 67 von 136 2.3.2 .3.6 Messung mit verst opf tem Silikonschlauch , z.B. Bauteil eingesaugt ( Simulation : Querschnitt mit Kab elbinder v ermindert ). a.) mit…
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
66 von 136

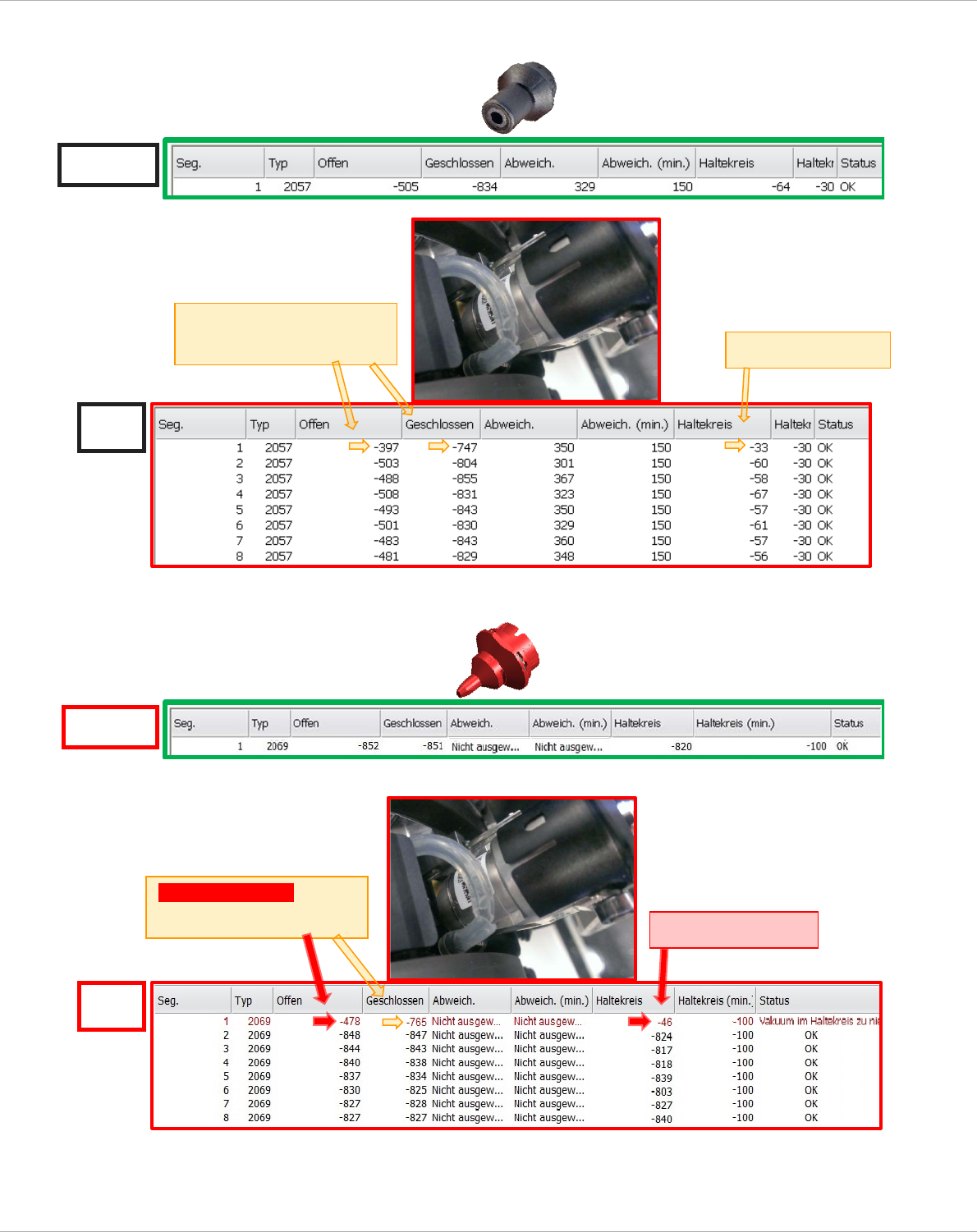

2.3.2.3.5 Messung mit Loch (Riss) im Silikonschlauch.
a.) mit Pipetten 2057
b.) mit Pipetten 2069
IST
IST
Haltekreis < Soll
SOLL
SOLL
Offen-Wert < Soll
Geschlossen-Wert < Soll
Haltekreis < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
67 von 136

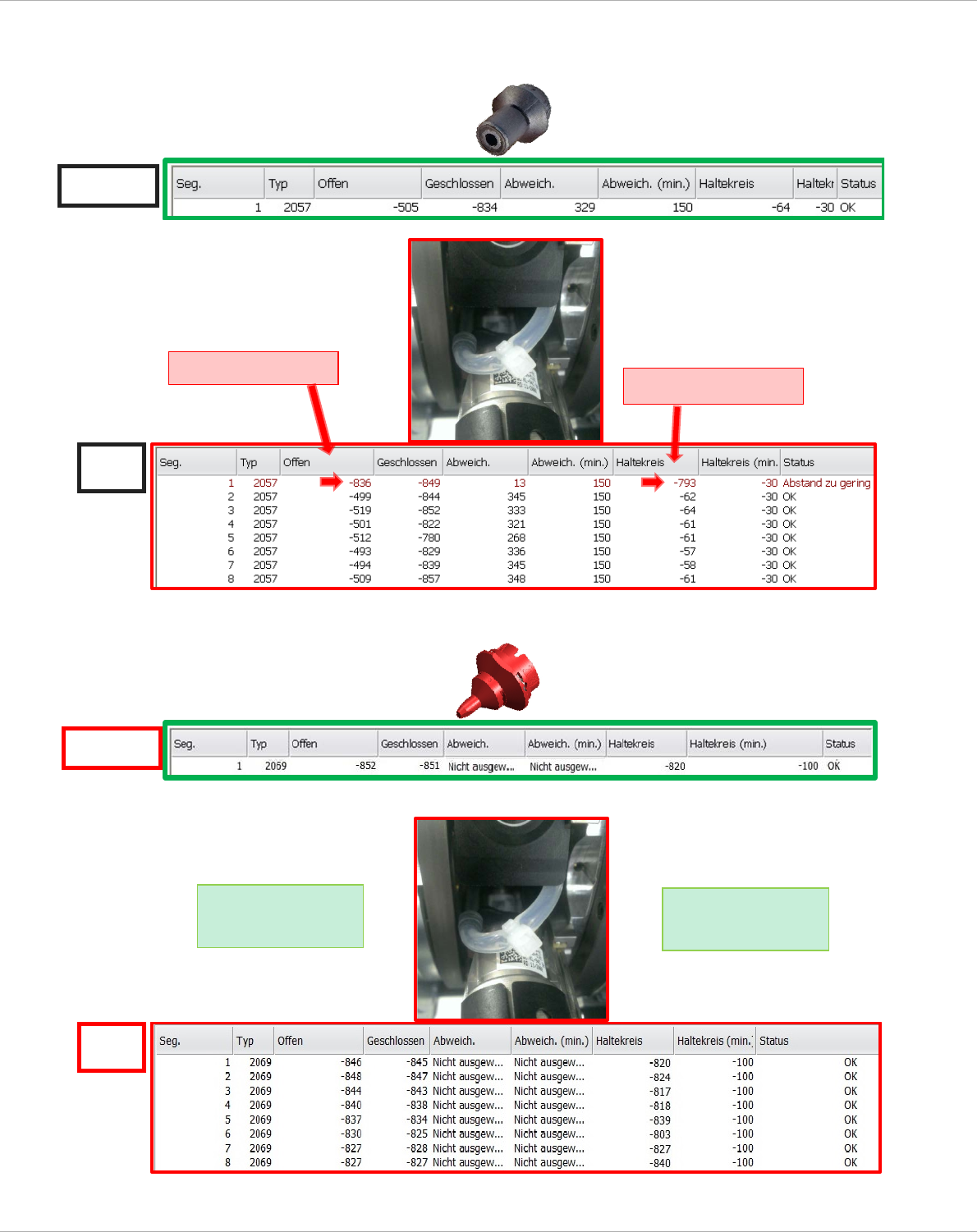

2.3.2.3.6 Messung mit verstopftem Silikonschlauch, z.B. Bauteil eingesaugt (Simulation:
Querschnitt mit Kabelbinder vermindert
).
a.) mit Pipetten 2057
b.) mit Pipetten 2069
IST
IST
SOLL
SOLL
Offen-Wert > Soll
Haltekreis > Soll
Keine, oder nur
geringe Merkmale
Keine, oder nur
geringe Merkmale
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
68 von 136

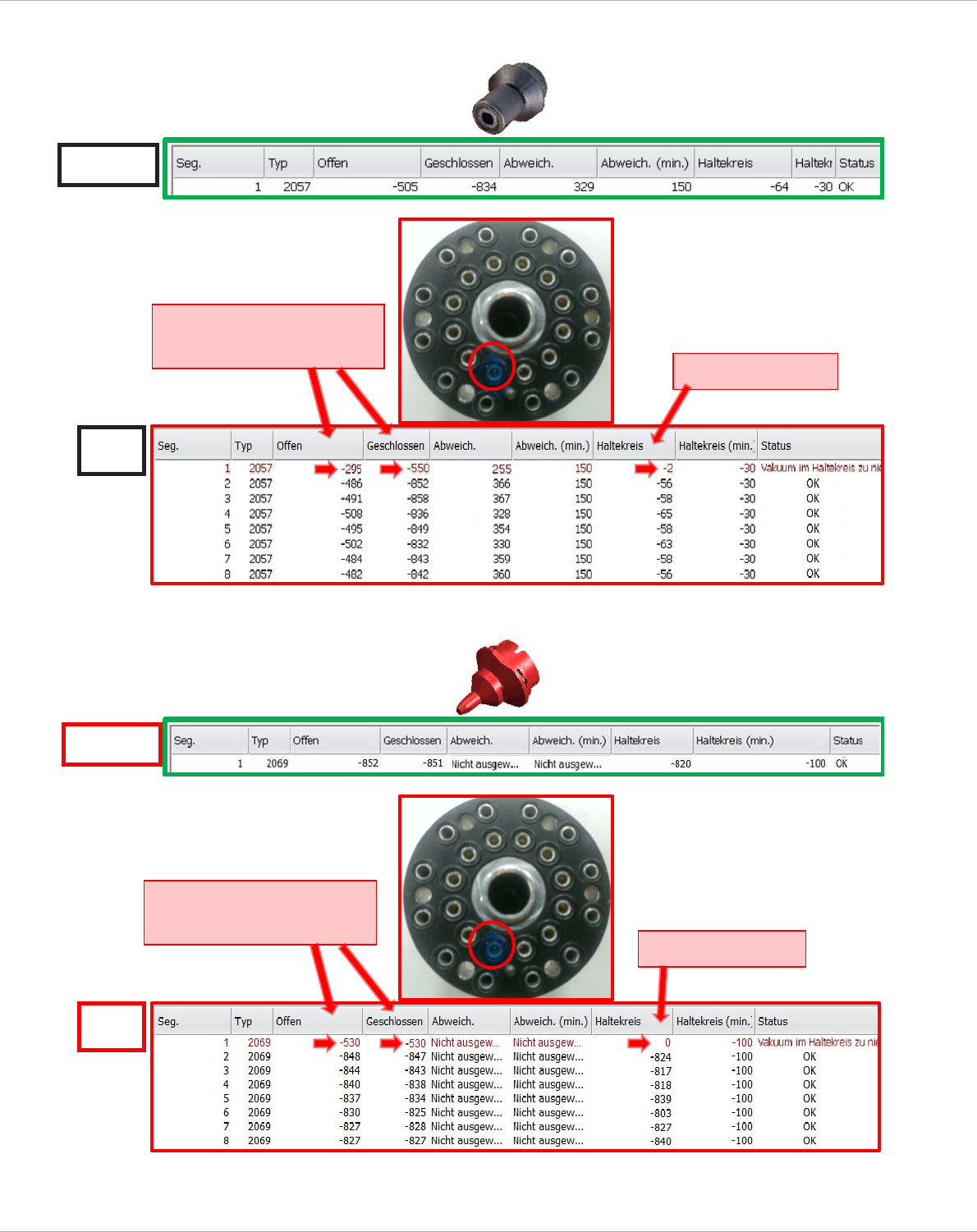

2.3.2.3.7 Bohrung Blasluft Haltekreis verschmutzt.
a.) mit Pipetten 2057
b.) mit Pipetten 2069
IST
IST
Haltekreis < Soll
Haltekreis < Soll
SOLL
SOLL
Offen-Wert < Soll
Geschlossen-Wert < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
