Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
24 von 136

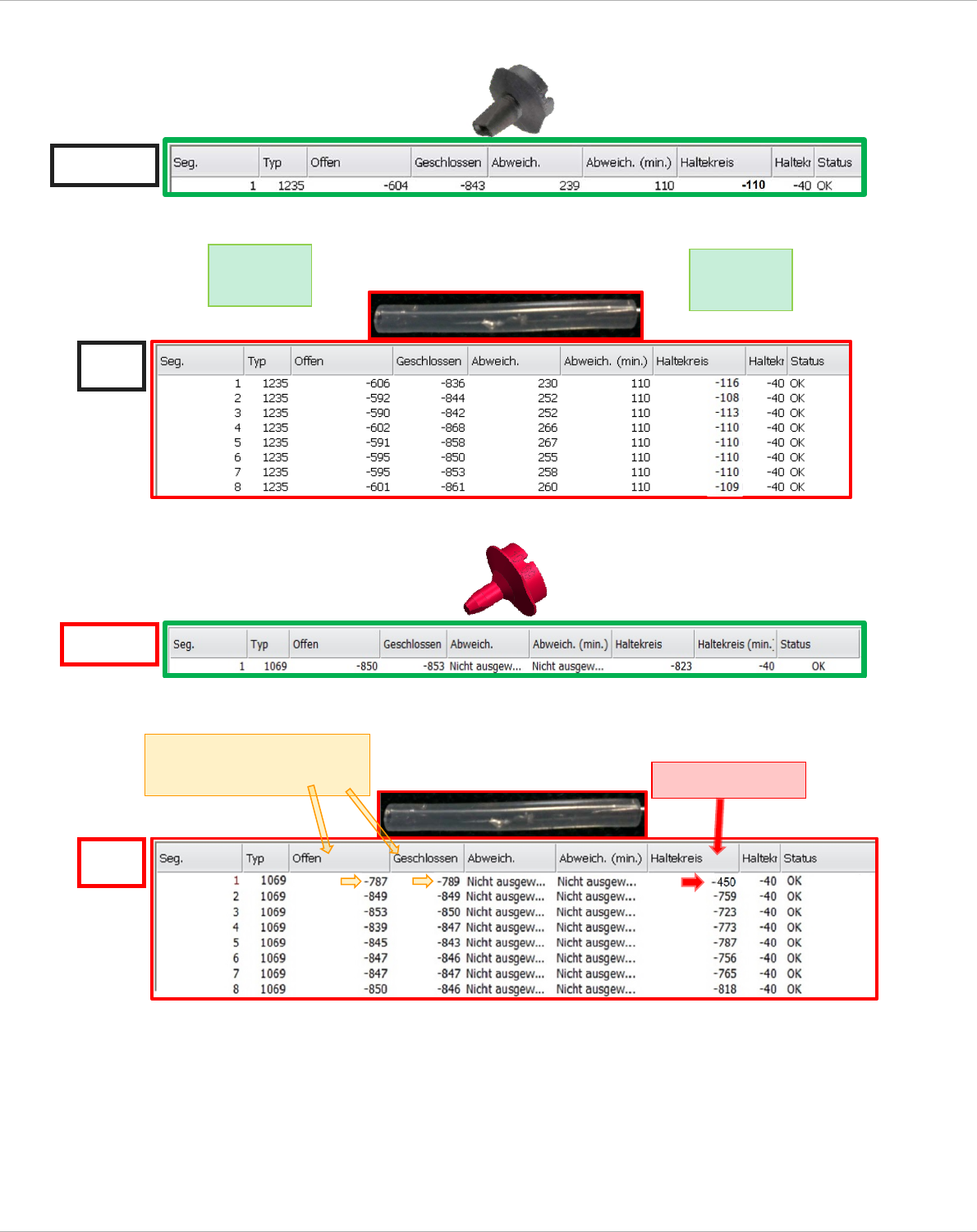

2.2.5.3.5 Messung mit kleinem Loch im Silikonschlauch.
a.) Mit Pipetten 1235
b.) mit Pipetten 1069
IST
IST
Keine
Merkmale
Offen-Wert < Soll
Geschlossen-Wert < Soll
Haltekreis < Soll
SOLL
SOLL
Keine
Merkmale
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
25 von 136

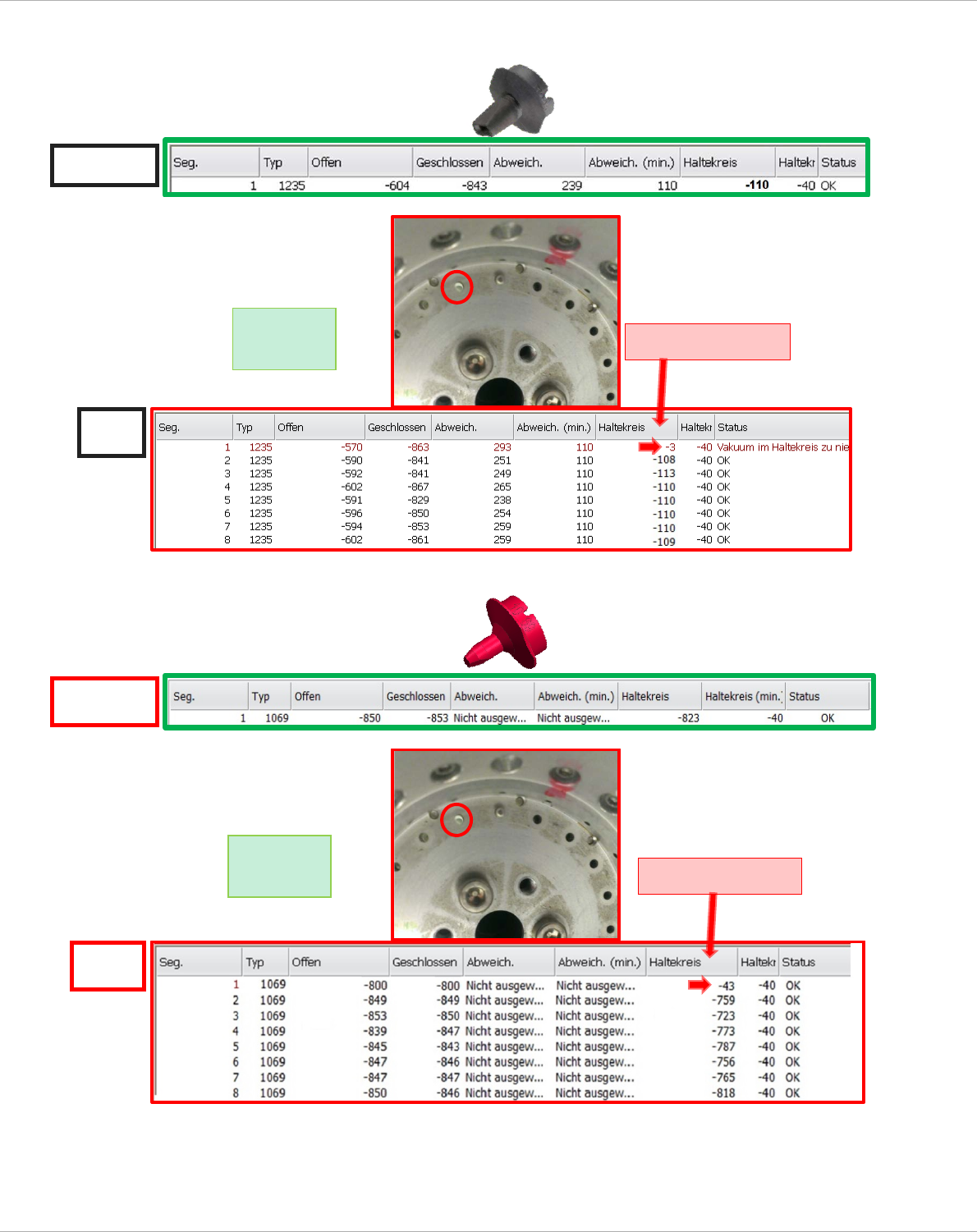

2.2.5.3.6 Bohrung (Übergang zum Stern) für das Haltevakuum Segment 1 verschmutzt .
a.) Mit Pipetten 1235
b.) mit Pipetten 1069
IST
SOLL
IST
Haltekreis < Soll
Haltekreis < Soll
SOLL
Keine
Merkmale
Keine
Merkmale
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
26 von 136

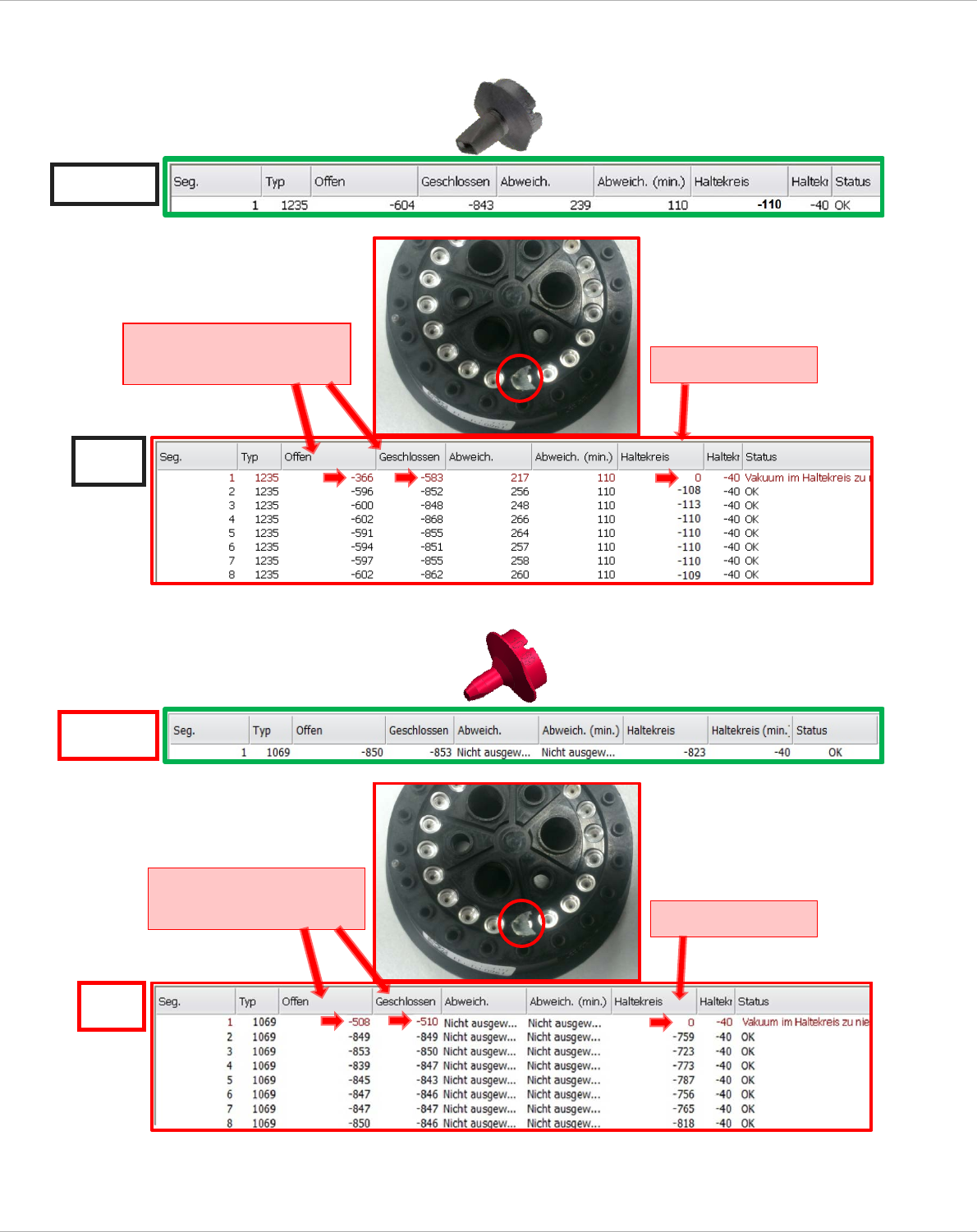

2.2.5.3.7 Bohrung Blasluft Haltekreis Segment 1 verschmutzt.
a.) Mit Pipetten 1235
b.) mit Pipetten 1069
IST
SOLL
IST
Haltekreis < Soll
Haltekreis < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
SOLL
