Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
51 von 136

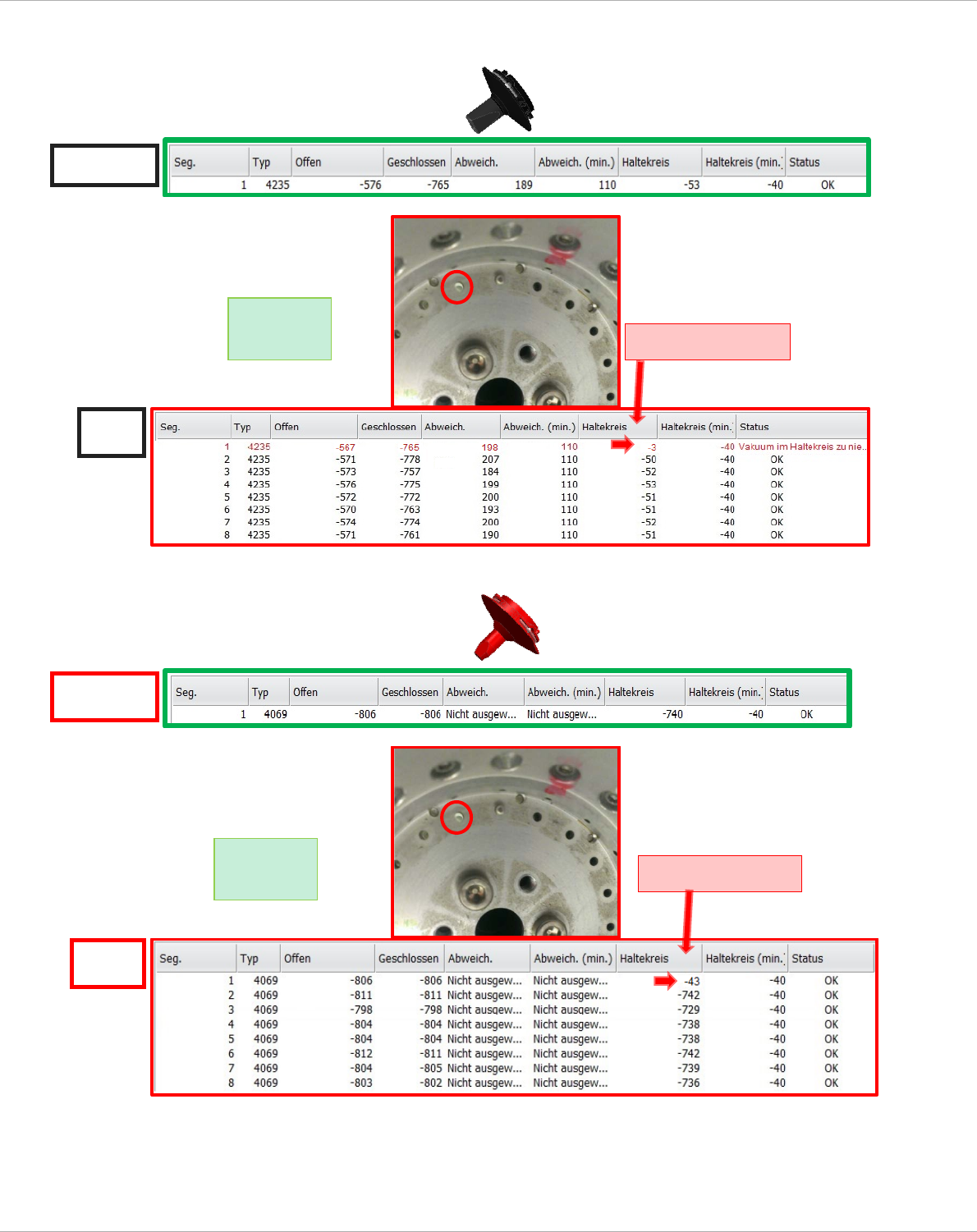

2.2.7.3.6 Bohrung (Übergang zum Stern) für das Haltevakuum Segment 1 verschmutzt .
a.) Mit Pipetten 4235
b.) mit Pipetten 4069
IST
SOLL
IST
Haltekreis < Soll
Haltekreis < Soll
SOLL
Keine
Merkmale
Keine
Merkmale
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
52 von 136
2.2.7.3.7 Bohrung Vakuum Haltekreis Segment 1 verschmutzt ( am Blendenring).
a.) Mit Pipetten 4235
b.) mit Pipetten 4069
IST
SOLL
IST
Haltekreis < Soll
Haltekreis < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
SOLL
Keine
Merkmale
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
53 von 136
2.2.7.3.8 2 Schrauben Haltekreis nicht angezogen (Schraube bei 10 & 3; Schraube 17 ist fest).
a.) Mit Pipetten 4235
IST
Lockere Schrauben
SOLL
Im Bereich der
lockeren Schrauben
Haltekreis < Soll
Im Bereich der
lockeren Schrauben
Offen < Soll
Geschlossen < Soll
