Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
39 von 136

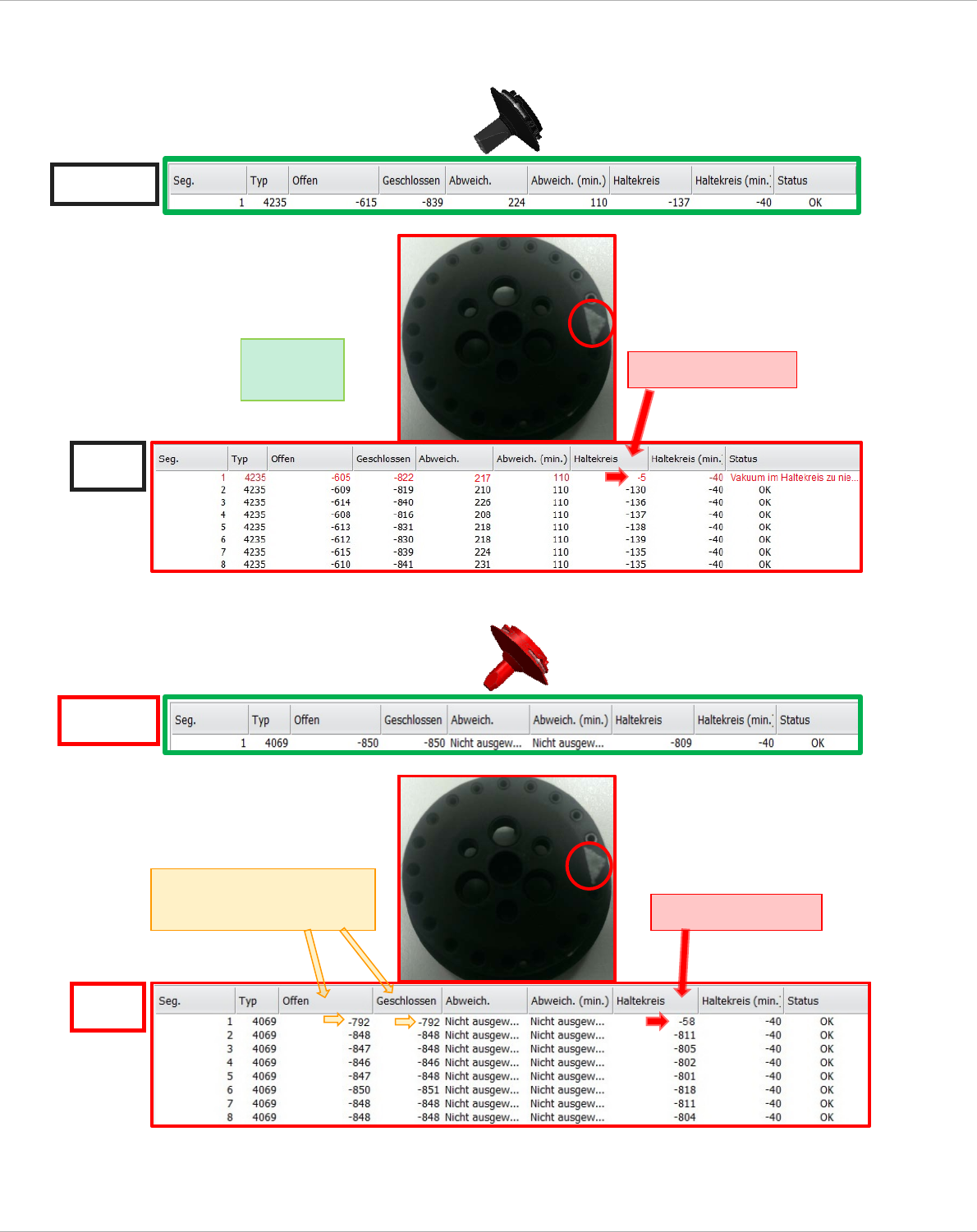

2.2.6.3.7 Bohrung Blasluft Haltekreis Segment 1 verschmutzt.
a.) Mit Pipetten 4235
b.) mit Pipetten 4069
IST
SOLL
IST
Haltekreis < Soll
Haltekreis < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
SOLL
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
40 von 136
2.2.6.3.8 Bohrung Vakuum Haltekreis Segment 1 verschmutzt.
a.) Mit Pipetten 4235
b.) mit Pipetten 4069
IST
SOLL
IST
Haltekreis < Soll
Haltekreis < Soll
Offen-Wert < Soll
Geschlossen-Wert < Soll
SOLL
Keine
Merkmale
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
41 von 136

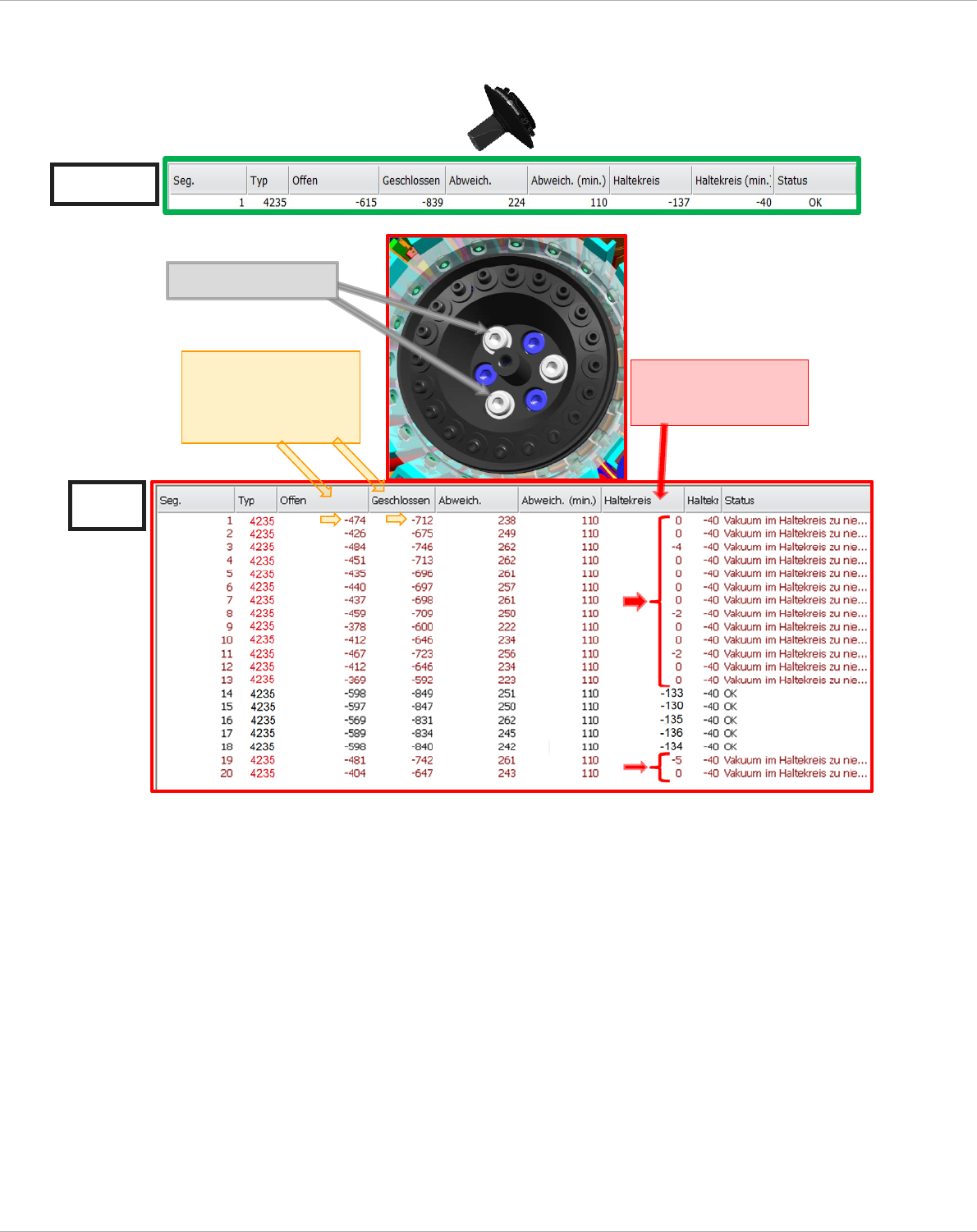

2.2.6.3.9 2 Schrauben Haltekreis nicht angezogen (Schraube bei 10 & 3; Schraube 17 ist fest).
a.) Mit Pipetten 1235
IST
Im Bereich der
lockeren Schrauben
Haltekreis < Soll
Lockere Schrauben
SOLL
Im Bereich der
lockeren Schrauben
Offen < Soll
Geschlossen < Soll
