SET-NXT3-006S1 1. 安全指南 NXT III 安装手册 25 1.6 紧急停止按钮发生紧急情况时，请按下机器上红色的紧急停止按钮停止机器的运转。紧急停止按钮的位置请参考下图。 01SYS-0638

1. 安全指南 SET-NXT3-006S1

24 NXT III 安装手册

1.5.2 关于废弃线性马达

拆分、处理线性马达时或靠近作业现场时请不要携带电子设备（手表、计算器、计算机

等）或存储设备（IC 卡、磁卡、MD、磁盘等）。另外，请不要将这些物品放到磁铁附近。

这些产品可能会受磁场的干扰而发生故障。

在日本国内对废旧伺服放大器、线性马达的转子进行处理时请遵守日本国内的相关法律，

具体请参考如下。

•促进资源有效利用的相关法律（通称：资源有效利用促进法）

•与废物处理、清理相关的法律（通称：废物处理清理法）

无论是日本国内还是海外，都必须优先遵守当地的法律。请按照当地法律进行处理。

线性马达的定子内含有磁性很强的磁铁。因此，拆分线性马达时请不要将手指伸入转子和

定子之间的缝隙内，以免受伤。

为了防止手指被转子和定子夹到，请向缝隙内塞入纸、木头、树脂等非磁性材质的物品。

线性马达的定子内含有磁性很强的磁铁。因此，废弃之前请先进行去磁处理。如果委托废

品回收公司进行回收，则请委托他们对磁铁进行去磁处理。

•在拆除定子之前请务必先切断机器电源。

•拆除定子之前请务必先预留一个没有磁体的保管区域。

•请用厚度为 20mm 以上的纸、木头等非磁性材料包裹定子。

•请千万不要拆分定子。

•请先用 330 ℃以上的高温对定子加热 1 个小时以上（去磁处理），然后等冷却后

再将它当作一般工业废弃物进行处理。

线性马达的转子上装有冷却管。冷却管内装有水。如果未切断冷却管就加热转子，可能会

发生水蒸气爆炸。因此，在加热转子之前请先用钳子剪断冷却管。如果委托废品回收公司

进行回收，则请委托他们将冷却管剪断。

SET-NXT3-006S1 1. 安全指南

NXT III 安装手册 25

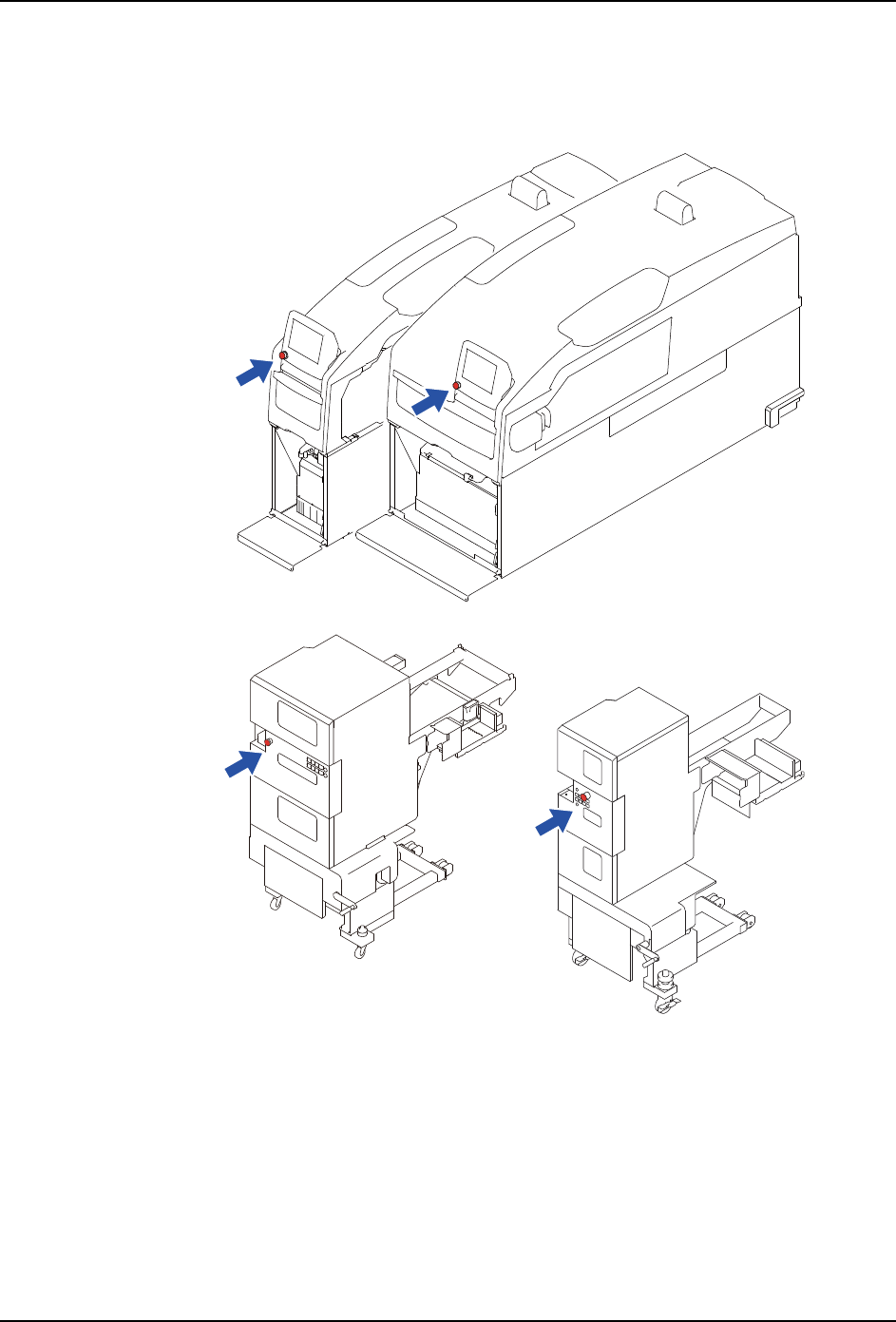

1.6 紧急停止按钮

发生紧急情况时，请按下机器上红色的紧急停止按钮停止机器的运转。紧急停止按钮的位置

请参考下图。

01SYS-0638

1. 安全指南 SET-NXT3-006S1

26 NXT III 安装手册

1.7 关于闭锁

在操作中或维修保养机器时，非操作人员不能打开机器的电源和气源，这称为 [ 闭锁 ]。

多个操作人员同时进行操作时，为了防止因为机器操作错误所引起的事故，每个操作人员都

须熟悉下面的闭锁步骤。

1.7.1 如何实施闭锁

准备市场上出售的荷包锁（2 个）和标签，所有操作人员准备好记录自己名字的标签。

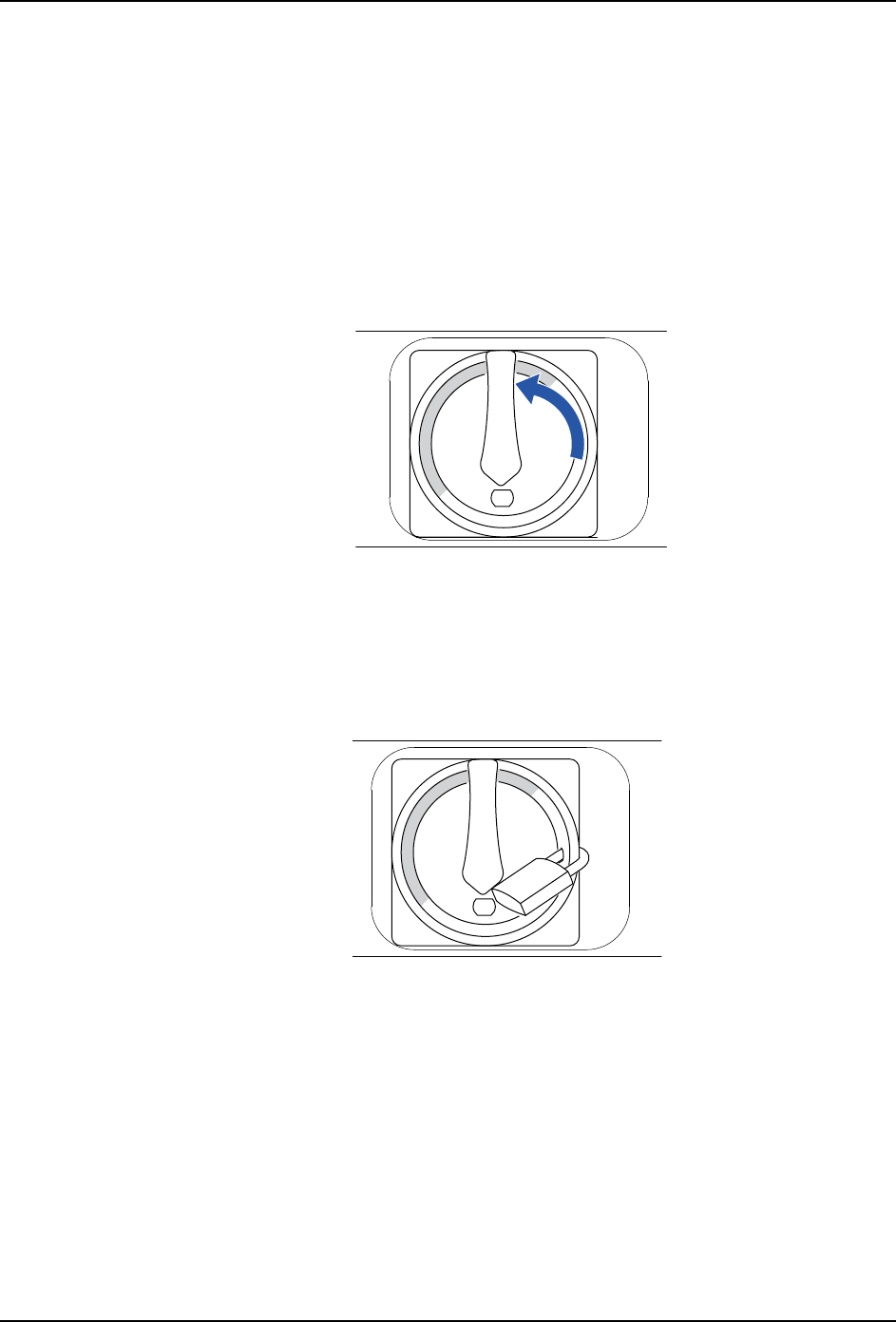

1. 切断机器的电源。

2. 将基座上的主开关旋转到 OFF 位置。

3. 给主开关上加上荷包锁。

锁紧的荷包锁上贴有写着开始操作的各个操作人员名字的标签。

备注 )根据所附的标签可以知道有关人员现在正在操作，不允许解除闭锁。

注意 )挂锁在锁定的状态下使用 MCU 时，为了防止挂锁从基座前面跳出来，请按照下图配置

挂锁，挂锁如果从前面跳出来，会碰到 MCU 造成机器受损。

01SYS-0630

OFF

01SYS-0632

OFF
