SET-NXT3-006S1 3. 机器的安装 NXT III 安装手册 51 3.5 网络设定 为了使 NXT- 3 基座和主电 脑之间可以通信， 有必要变更 NXT-3 的 IP 地址使其与 Fuji Flexa 设定的工厂的 IP 地址一致。若不知道新的 IP 地址，请向网络管理 人员垂询。 3.5.1 设定方法 1. 请把机器的主开关设置为 ON。显示出 网络设定画面。 2. 请在网络 设定画面设定 IP address，Sub…
3. 机器的安装 SET-NXT3-006S1
50 NXT III 安装手册

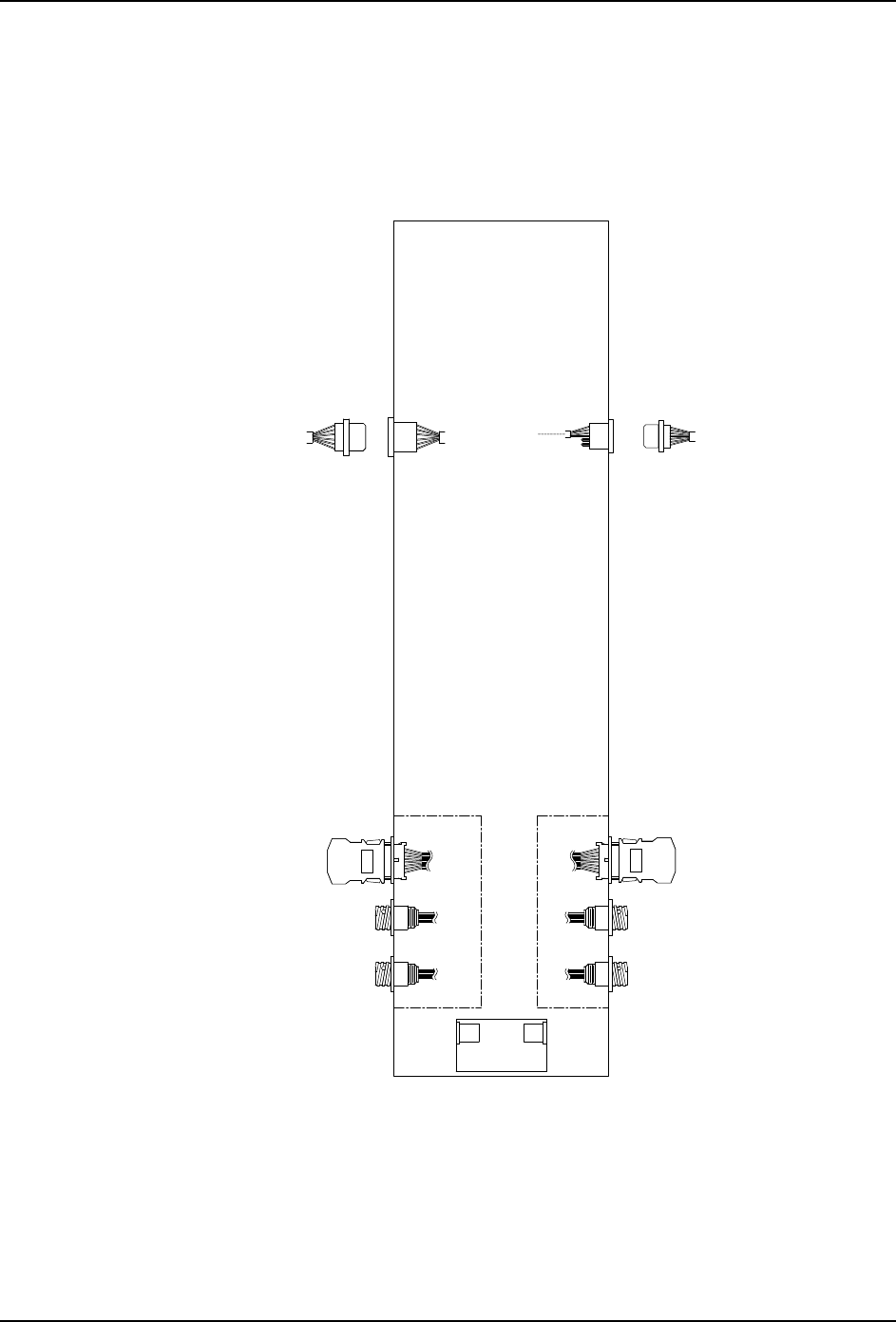

3.4.4 信号电缆接线图 （使用单独基座时）
不仅在使用连接基座时，就是在使用单独基座时，也请按照下图，进行各信号电缆的连接。
单独使用 2M-3/4M-3 基座时
2Ｍ-3/4Ｍ-3基座
ＣＮ２７Ａ
模组左侧面
侧盖板
ＲＨ３５１６＊
模组右侧面
侧盖板
ＲＨ３５１７＊
前工序电路板搬运
接口BKT
后工序电路板搬运
接口BKT
ＣＮ－Ｍ１
ＣＮ－Ｍ２
出厂时连接完毕
ZEGTBB0080**
出厂时连接完毕
ZEGTBB0080**
ＣＮ－Ｍ１
通道２－Ｆ
通道２－Ｒ
通道１－Ｆ
通道１－Ｒ
电路保护器ＢＫＴ２
前工序侧 后工序侧
2M-3/4M-3基座 导线连接图
01SET-0104Sd
ＣＮ２８Ａ
ＣＮ－Ｍ２
CN-1 CN-6
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 51
3.5 网络设定
为了使 NXT-3 基座和主电脑之间可以通信，有必要变更 NXT-3 的 IP 地址使其与 Fuji Flexa
设定的工厂的 IP 地址一致。若不知道新的 IP 地址，请向网络管理人员垂询。
3.5.1 设定方法

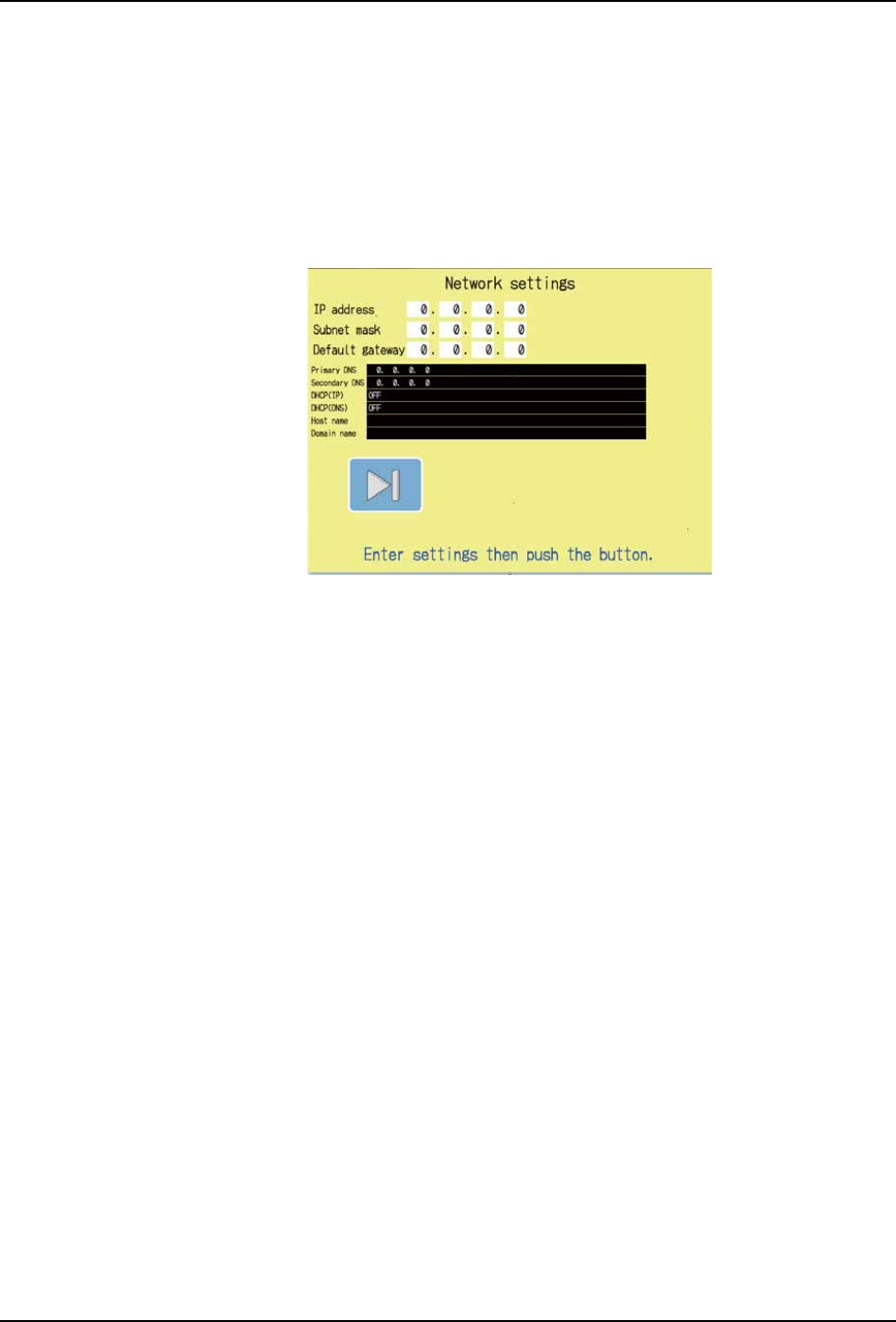

1. 请把机器的主开关设置为 ON。显示出网络设定画面。
2. 请在网络设定画面设定 IP address，Subnet mask，Default gateway。
3. 请把主开关 OFF 后重新设定为 ON。新的网络设定生效。
4. 要更进一步指定 DNS 服务器和主电脑名的时候，请使用软件工具 「NetworkSetting」设
定网络 ( 参考 「NXT III 系统手册」的 「NXT-3 软件工具」章节的 「NetworkSetting」
)。
5. 请把主开关 OFF 后重新设定为 ON。新的网络设定生效。
01MEC-0028a
3. 机器的安装 SET-NXT3-006S1
52 NXT III 安装手册

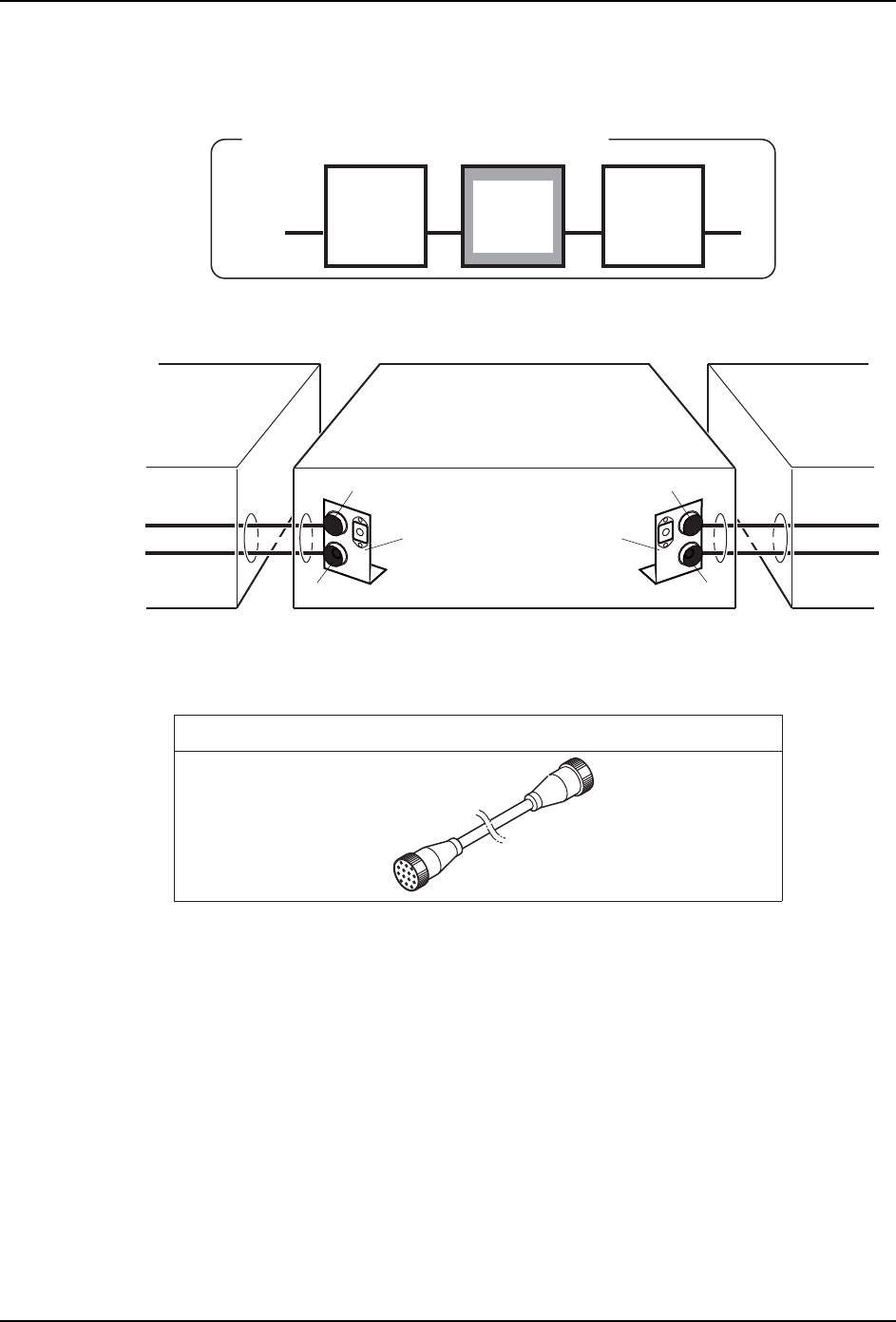

3.6 NXT-3 之间的连接
在此说明将几个自立型 NXT-3 连接起来运转时的连接。
6(76I
䗮䘧
䗮䘧
䗮䘧
䗮䘧
ᦦӊ/$1(
ᦦӊ/$1(
ৢᎹᑣ⬉䏃ᵓᨀ䖤ষㄟᵓ
ࠡᎹᑣ⬉䏃ᵓᨀ䖤ষㄟᵓ
1;7
ᑻ 1;7
ᑻ 1;7
ᑻ
䖲⬉㓚
˘
ৢᎹᑣ
˚˘
ᴀᴎ
˚˘
ࠡᎹᑣ
˚
˄ᴎ఼ৢ䴶˅
ᷛޚᑻ˄ऩঠᨀ䖤䔼䘧ᨁ䕑㒘⫼˅!
ᦦӊ/$1(
33
12
44
ࠡᎹᑣǃৢᎹᑣⱘᴎ఼Ў1;7
ᯊ
1;7
ᑻ
1;7
ᑻ
1;7
ᑻ
