SET-NXT3-006S1 4. Fuji Flexa 生产线构成的设定 NXT III 安装手册 83 4.2.2 建立生产线 1. 在 [ 组：系统 ] 区域中选择了工厂名称的状态下，在 [ 打开的组：...] 区域内的任意位 置 单 击 右 键 后 ， 选 择[新 建]→[生 产 线] 。 出 现[新 建 生 产 线]对 话 框 。 2. 显示出 [ 新建生产线 ] 对话框。请在 [ 生产线名 ] 中输入生产线名称，选 择生产线…
4. Fuji Flexa 生产线构成的设定 SET-NXT3-006S1
82 NXT III 安装手册
2. 在 [ 组：系统 ] 中显示组和项目。[ 打开的组：...] 中则显示 [ 组：系统 ] 中的内容。
如果是初次进行工厂设置，[ 组：系统 ] 中只显示 [ 系统 ]。请在 [ 打开的组：...] 区
域右击任意位置，选择 [ 新建 ] → [ 工厂 ]。
3. 显示出 [ 新建工厂 ] 对话框。请在文本框中输入新建工厂名称，点击 [OK]。
4. 请确认工厂名显示在两边的区域。
01SET-0284E
01SET-0285E
01SET-0286E
SET-NXT3-006S1 4. Fuji Flexa 生产线构成的设定
NXT III 安装手册 83
4.2.2 建立生产线
1. 在 [ 组：系统 ] 区域中选择了工厂名称的状态下，在 [ 打开的组：...] 区域内的任意位
置单击右键后，选择[新建]→[生产线]。出现[新建生产线]对话框。
2. 显示出 [ 新建生产线 ] 对话框。请在 [ 生产线名 ] 中输入生产线名称，选择生产线状态
下的选项。
备注 )“ 虚拟生产线 ” 为非实际存在的生产线。使用虚拟生产线的例子有：工厂重建后，因
为生产线将与当前生产线相异，程序员可以建立以后需使用的 Job。“ 虚拟生产线 ”
可用于在 Job 中建立生产线。更改生产线后，Job 可传输至机器。
3. 点击 [OK]。新生产线将会显示在两边区域。
01SET-0287E
01SET-0288E
01SET-0289E
4. Fuji Flexa 生产线构成的设定 SET-NXT3-006S1
84 NXT III 安装手册

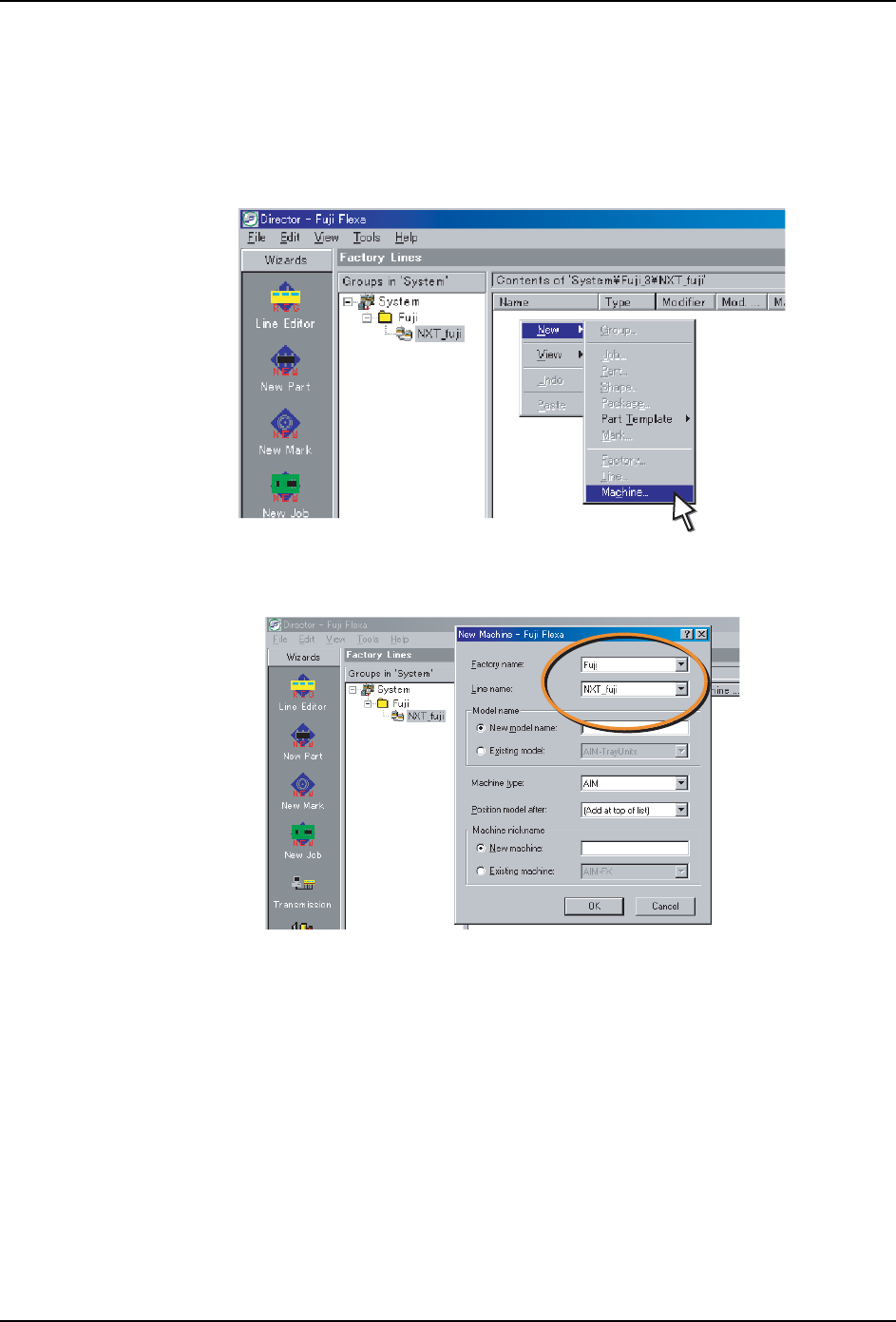

4.2.3 建立机器
向生产线添加 NXT-3 机器时，请务必将相邻的 NXT 基座作为一台 NXT-3 机器进行设定。最多
可以将 32 台模组作为 1 台进行设定。
1. 在 [ 组：系统 ] 区域中选择了生产线名城的状态下，在 [ 打开的组：...] 区域内的任意
位置单击右键后，选择 [ 新建 ] → [ 机器 ]。出现 [ 新建机器 ] 对话框。
2. 工厂名、生产线名显示在 [ 新建机器 ] 对话框上部。请确认名称是否正确。如果有误，
则需从下拉菜单中选择正确的名称。
3. 如果在服务器的设置中，选中 [ 显示生产线信息的模型名称 ]，则需在 “ 模型名称 ”
中输入该机器的模型名称。这用于决定能否向某台机器传输 Job。若模型名称与任务内
的机器名称不同，则无法传输。如果 [ 显示生产线信息的模型名称 ] 未被选中，则不显
示模型名称。
备注 )即使生产线配置为相同机器，也不可以在同一条生产线中重复使用相同模型名称。同
一个模型名称只能在另一侧的生产线中使用。
01SET-0290E
01SET-0291E
