SET-NXT3-006S1 3. 机器的安装 NXT III 安装手册 43 3.3.2 基座的固定＜ 2M-3 单独使用时＞ 进行调整水平后，请按照下记的 要领，将 2M-3 基座固定到设置位置的地面上。 图号 名称 个数 备注 PB18723 筋板 4 PB21792 垫块 4 电路板搬运高度为 912 ～ 965mm 时使 用垫块。 H5123B 地脚螺栓 4 9-6-5-M10(Cut Anchor) ൿഫ H = 912 㨪…
3. 机器的安装 SET-NXT3-006S1
42 NXT III 安装手册

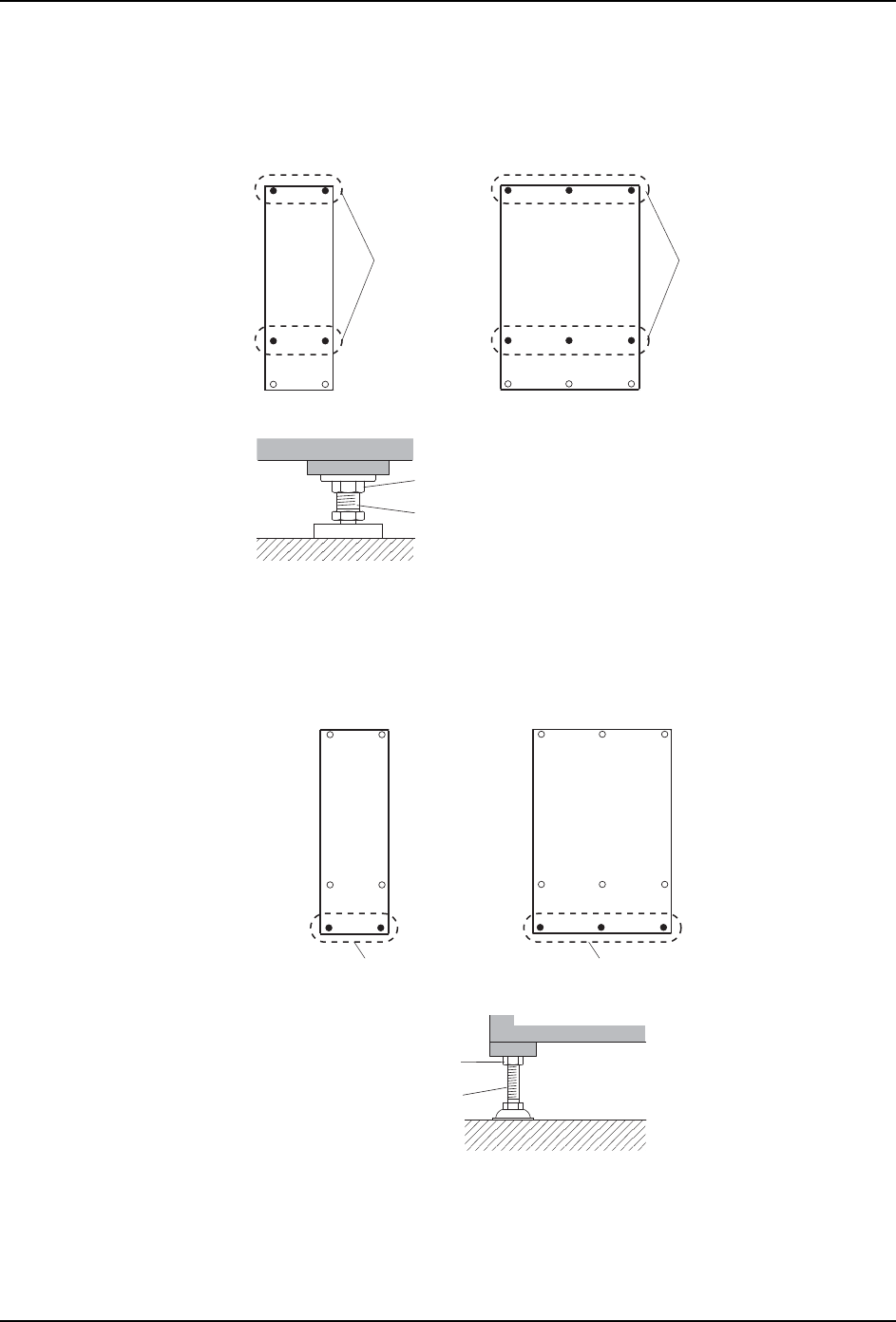

2. 松开下图中水平调整螺栓的固定螺母。转动水平调整螺栓，使模组搬运轨道的高度和电
路板的搬运高度相一致。请一边进行各个测定处水平仪上的水平度确认，一边进行作
业。
3. 然后，松开基座前侧水平调整螺栓的固定螺母。旋转前侧水平调整螺栓的下端到碰到地
面位置进行调整。
注意 )不要使在前侧水平调整螺栓上受到的机器重量太大，以免影响到基座的水平度。该前
侧螺栓为将模组拉出时支撑基座的辅助性部件。
4. 确保电路板搬运高度、机器水平度都正确后，请拧紧各锁定螺母。拧紧锁定螺母可能会
导致水平度发生改变。因此拧紧后请再次确认机器的水平度。
注意 )锁定螺母必须拧紧。否则机器可能会产生震动，影响贴装精确度。
01SET-0127Sa
＜4M-3基座前侧＞＜2M-3基座前侧＞
水平调整螺栓
锁定螺母
水平调整螺栓
水平调整螺栓
01SET-0128Sa
调整水平螺栓
（
基座前側）
调整水平螺栓
（基座前側）
锁定螺母
调整水平螺栓
（
基座前側）
＜2M-3基座＞＜4M-3基座＞
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 43
3.3.2 基座的固定＜ 2M-3 单独使用时＞
进行调整水平后，请按照下记的要领，将 2M-3 基座固定到设置位置的地面上。
图号 名称 个数 备注
PB18723 筋板 4
PB21792 垫块 4 电路板搬运高度为 912 ～ 965mm 时使用垫块。
H5123B 地脚螺栓 4 9-6-5-M10(Cut Anchor)
ൿഫ
H = 912㨪 mm
H = 900 mm
NXTSET016Sa
ഄ㛮㶎ᷧ
ഄ㛮㶎ᷧ
*+ Ңഄ䴶ࠄ⬉䏃ᵓᨀ䖤ⱘ催ᑺ
3. 机器的安装 SET-NXT3-006S1
44 NXT III 安装手册
3.3.3 基座的连接
在连接 2 台以上的基座使用时，请固定相邻的基座。
基座前侧
基座后侧
图号 名称 个数 / 位置
PM39012 筋板 2
PM39021 筋板 1
PM39031 筋板 1
PM39040 螺栓 1
NXTSET018
图号 名称 个数 / 位置
PMOKTW1 筋板 1
PMOKTY3 筋板 1
PMOKTX2 筋板 1
01SET-0390
1
2
3
