3. 机器的安装 SET-NXT3-006S1 40 NXT III 安装手册 1. 请打开保护盖罩的合缝，将其拆除 。 2. 请将 XY 机械手稍稍向后移动后，拆除前后的保护 卷。 3. 请保管拆除的盖罩和保护卷。在维 修保养和移动时需要。 6(76E 㒓ᗻ偀䖒䕈 㒓ᗻ偀䖒㒓䚼ߚ ֱᡸⲪ㔽 㒓ᗻᷛሎ 01SET-0386
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 39
3.2.2 线性马达的轴盖罩和保护卷的拆除
出厂时在模组上安装有保护线性马达的轴盖罩和保护卷。
方法
01SET-0387
警告
模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或
者线圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误
动。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要压 X 轴齿轮盖罩，齿轮盖罩有可能变形。
请不要将工具等靠近模组的线性马达附近 （55mm 以内）。有时会因磁力吸引而产生以
外的受伤。
请不要将磁卡、手表、精密仪器等靠近模组的线性马达附近 （55mm 以内）。有可能因
磁力而产生故障。
在进行更换工作头和维修保养作业时，请注意不要将物体碰到线性马达或者使其受
伤。线性马达有伤痕的时候，有可能不能进行生产。那时，有必要更换线性马达。
3. 机器的安装 SET-NXT3-006S1
40 NXT III 安装手册
1. 请打开保护盖罩的合缝，将其拆除。
2. 请将 XY 机械手稍稍向后移动后，拆除前后的保护卷。
3. 请保管拆除的盖罩和保护卷。在维修保养和移动时需要。
6(76E
㒓ᗻ偀䖒䕈
㒓ᗻ偀䖒㒓䚼ߚ
ֱᡸⲪ㔽
㒓ᗻᷛሎ
01SET-0386
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 41
3.3 调整水平和基座的固定
请使用水平仪进行调整，在保持基座的水平度的同时，使模组搬运轨道的高度和电路板的搬
运高度相一致。
3.3.1 调整水平方法
1. 拉出模组，在机器后部的测定位置 （研磨面）的 XY 方向上设置水平仪。
警告
可同时拉出一半的模组数量是有限的。（4M-3 基座上最多可拉出 2 台 M3-3 模组，2M-3
基座上最多可拉出 1 台 M3-3 模组）
若拉出的模组数量超过限制台数，整个机器会前倾，有可能会撞伤操作人员。（尤其是
在正面水平调整螺栓还未调整时）

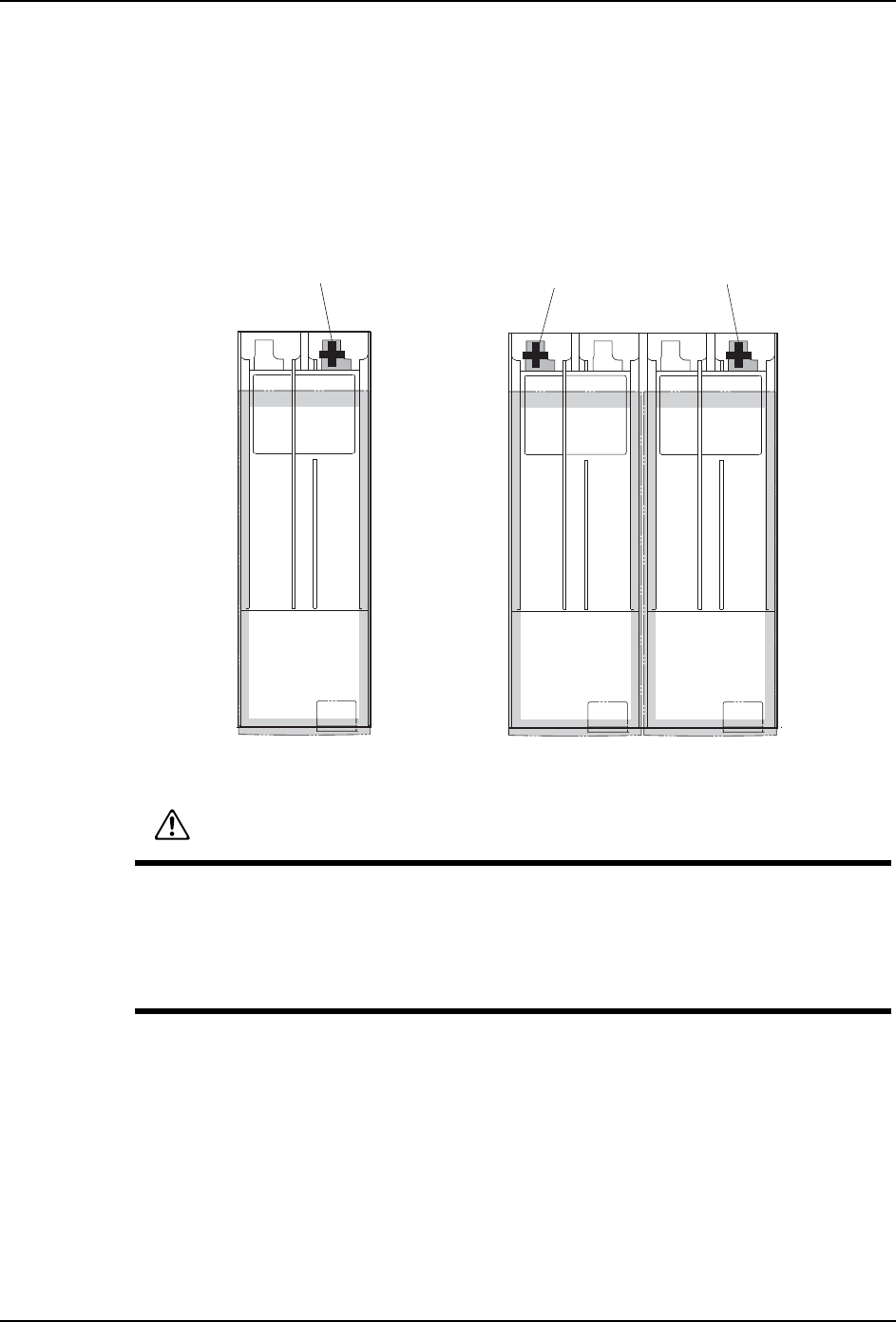

＜4M-3
基准
＞
水平仪水平仪
01SET-0126Sa
＜2M-3
基准
＞
水平仪
模组 模组 模组
