3. 机器的安装 SET-NXT3-006S1 76 NXT III 安装手册 3.9.2 高度和倾斜度的调整在新安装料盘单元 -LTC 或者移置到别处时，请调整料盘单元 -LTC 的高度和倾斜度。只要调整一次后，在安装 / 拆卸到相同的地方时就不需要重新调整。该作业需要使用水平仪（2 个）。首先，在机器外预调整料盘单元 - LTC 高度和倾斜度。其次，在料盘单元 -LTC 夹紧在机器内的状态下进行主调整。 1.…

SET-NXT3-006S1 3. 机器的安装

NXT III 安装手册 75

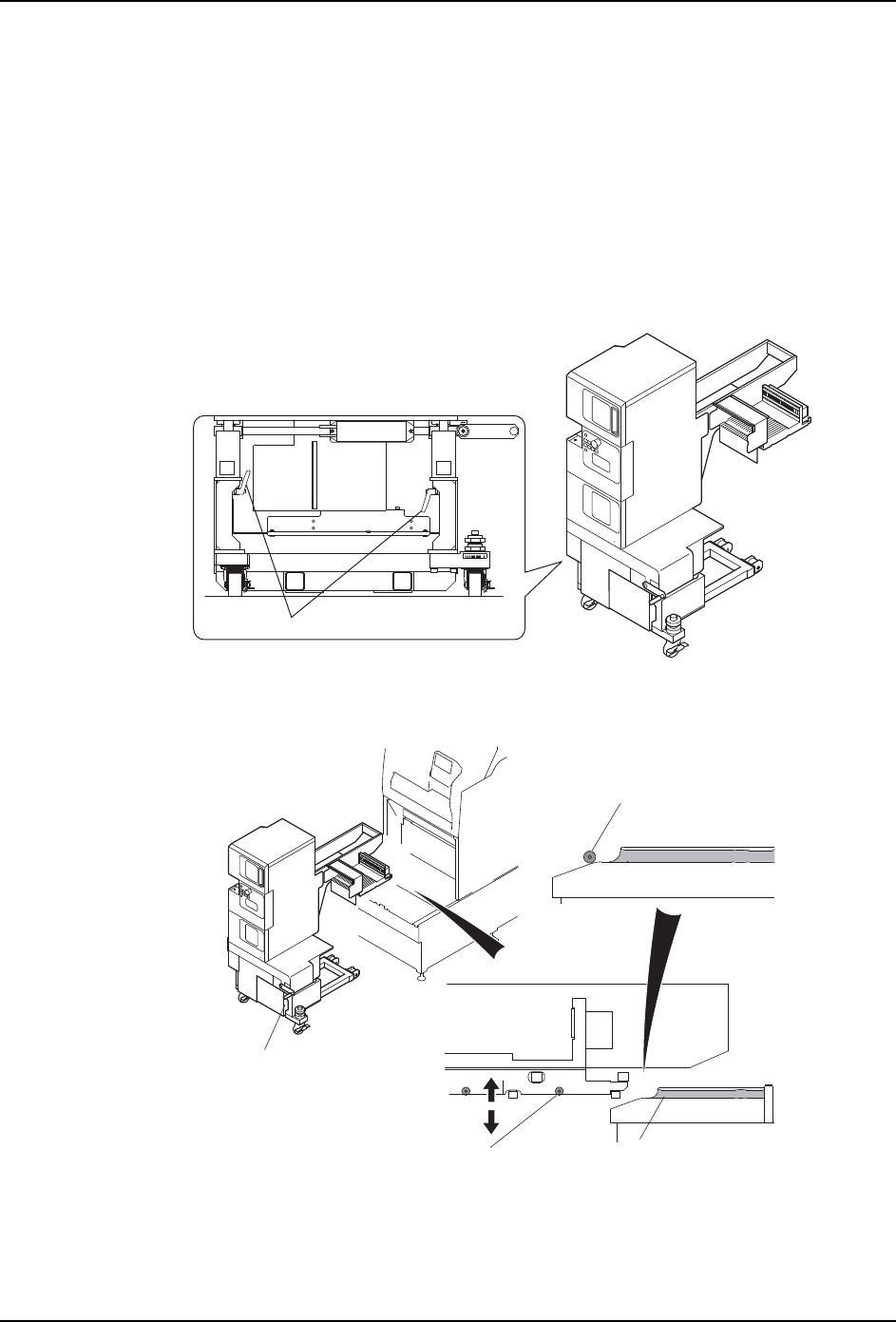

3.9 料盘单元 -LTC

3.9.1 固定筋板的拆除

请拆除安装在料盘单元 -LTC 上的固定筋板 ( 红色 )。

请保管好拆除的筋板和螺栓。移设时需要重新使用。

警告

在将料盘单元 -LT/LTC 安装到机器本体上时，请确认在料盘单元 -LT/LTC 与机器本体

之间没有他人。

当料盘单元 -LT/LTC 处于与机器本体分离的状态时，请锁住脚轮。

注意

在操作料盘单元 -LT/LTC 高度调整手柄时，请注意手指不要被挟在手柄与防护罩之

间。

30SET-0107

3. 机器的安装 SET-NXT3-006S1

76 NXT III 安装手册

3.9.2 高度和倾斜度的调整

在新安装料盘单元 -LTC 或者移置到别处时，请调整料盘单元 -LTC 的高度和倾斜度。只要调

整一次后，在安装 / 拆卸到相同的地方时就不需要重新调整。

该作业需要使用水平仪（2 个）。首先，在机器外预调整料盘单元 -LTC 高度和倾斜度。其

次，在料盘单元 -LTC 夹紧在机器内的状态下进行主调整。

1. 进行安装料盘单元 -LTC 的机器侧的准备。请从模组上拆下料带元件相关的单元，变更

元件相机的位置。详细请参照「NXT III 机械手册」的「基本操作」章节的「料盘单

元 -LTC 的拆除 / 安装」。

2. 逆时针拧松料盘单元 -LTC 下方的左右锁定杆。

3. 旋转折叠式手柄，使料盘单元 -LTC 的滚轮与模组端料站基座槽的大致高度相一致。此

时，请不要将料盘单元 -LTC 插入机器本体。

01SET-0332Sa

䫕ᅮᴚ

01SET-0331Sa

᭭Ⲭऩܗⱘ⒮䕂

ᡬ঴ᓣ᠟ᶘ

᭭キ෎ᑻⱘῑ

᭭Ⲭऩܗⱘ⒮䕂

SET-NXT3-006S1 3. 机器的安装

NXT III 安装手册 77

4. 向左旋松料盘单元 -LTC 右下方的锁定旋钮。请旋转螺栓，大致调整出 X 轴方向的水平

度。请一边用手柄进行高度调整，一边使料盘单元 -LTC 的滚轮左右与机器侧料站基座

槽的高度一致。

5. 将料盘单元 -LTC 慢慢插入电源 ON 状态下的本机内部。料盘单元 -LTC 完全插入后会自

动被夹紧。

6. 使用软件工具「Equipment Check」的「移动到水平位置」指令移动到下侧的料盘箱。

关于 Equipment Check 的操作方法，请参考「NXT III 系统手册」的「Equipment

Check」。

7. 打开下部门，在料盘单元 -LT 内的下部平板上安放 2 个水平仪。

01SET-0132S

XX'

䇗ᭈᮟ䪂

01SET-0333Sa

䮼ջ

∈ᑇҾ
