3. 机器的安装 SET-NXT3-006S1 62 NXT III 安装手册 d . 请 在 前(後)工 序 机 器 的 输 入 电 路 的 正 极 侧 ， 连 接 继 电 器 和 光 电 耦 合 器 。 并 且 ， 请 在继电器和光电耦合器的工作负载 进行限制电流之后，将连接电缆连接到 NXT-3 电 路板搬送接口电路板上。如果将继 电器和光电耦合器连接到负极时， NXT-3 的电源 OFF 时电路板有损坏的可能。 6 (7…
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 61
3.7.2 连接时的注意事项
a. 在 NXT-3前(後)工序机器的电路板搬送接口电路，请设置下记输入信号的电压、
电流流动的输出电路。此外，请不要从前(後)工序机器到NXT-3的电路板搬送接
口电路，施加超过下记输出信号的电压、电流。
电气规格
·输入信号 : 电压值 DC24V(±25％)，电流值 10mA
·输出信号 : 电压值 DC30V，电流值 10mA
b. 连接机器间的连接电缆时，请务必使双方的机器电源 OFF。即使机器电源在某一方处
于 ON 的状态下接上了连接电缆，电路板搬送接口电路板也有损坏的可能。
c. 请将前(後)工序机器的接口信号地面线和地线(机架接地:FG)间的电位差调为
0V。NXT-3 和前 (後)工序机器的接口信号之间，地面线的电位差很大时，接口电路
板有损坏的可能。请按下面 2 种方法内的某一种进行对应。
·使接口信号地面线和地线 (FG) 间短路。但是，请务必进行机器地线 (FG) 的连接。
·接口信号地面线与地线 (FG) 完全绝缘。
备注 )NXT-3 接口信号地面线与地线 (FG) 短路。
01SET-0377Sa
Board available
Panel request
（䗉࠰ؗਭ）
NXT-3
ࢃᐛᓅ
ᐛᓅ
+24 V
0 V
+24 V
0 V
Board available
Panel request
（䗉ޛؗਭ）
（䗉࠰ؗਭ）
（䗉ޛؗਭ）
6(76D
1;7
ࢃδεᐛᓅ
൦䶘㓵g൦㓵䰪⭫ুφ9
൦㓵㸦)*㸧
9
㸦
൦䶘㓵㸸9㸧
3. 机器的安装 SET-NXT3-006S1
62 NXT III 安装手册
d. 请在前(後)工序机器的输入电路的正极侧，连接继电器和光电耦合器。并且，请
在继电器和光电耦合器的工作负载进行限制电流之后，将连接电缆连接到 NXT-3 电
路板搬送接口电路板上。如果将继电器和光电耦合器连接到负极时，NXT-3 的电源
OFF 时电路板有损坏的可能。
6(76D
δ㔝⭫ಞᡌ㘻
ݿ⭫㙜ਾಞε
↙䘼⍷
࠽ᦘ⭫䐥
㸦ЋᴶཝP$㸧
δЋᰖ⭫⍷䲆ε
1;7
ࢃδεᐛᓅ
9
δ൦䶘㓵φ9ε
δ㔝⭫ಞᡌ㘻
ݿ⭫㙜ਾಞε
1;7
ࢃδεᐛᓅ
δ൦䶘㓵φ9ε
9
↙䘼⍷
࠽ᦘ⭫䐥
᧞㦆⭫䐥
⭫䐥ᶵᴿਥ㜳ᦕⲺ⭫䐥
䗽⭫⍷
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 63

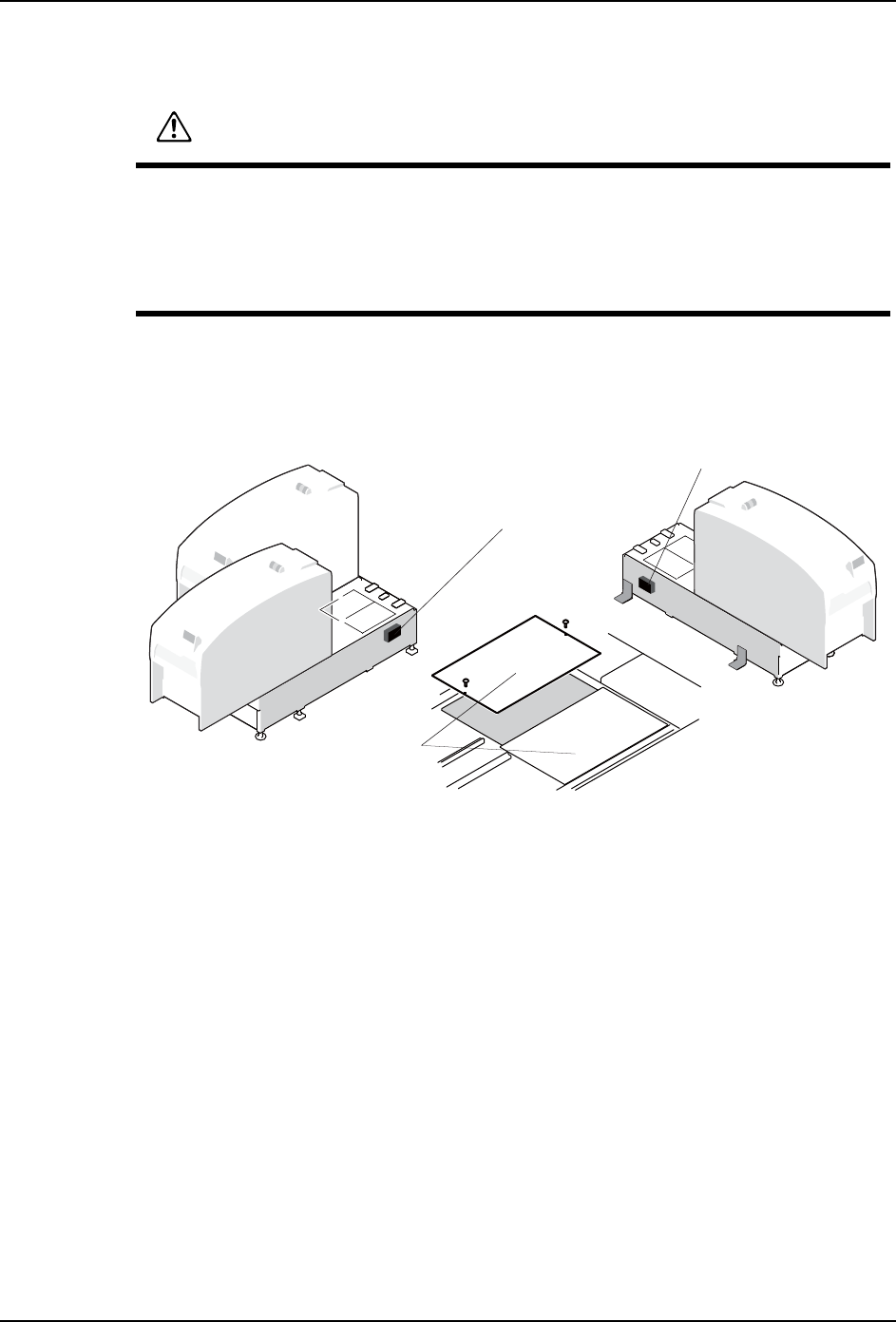

3.7.3 连接方法
1. 拉出模组。
2. 取下基座后部上面的盖罩。
3. 将连接电缆 （A 型或 B 型）安装到以下的接插件上。
·使用单搬运轨道搭载模组的时候，前工序和后工序电路板搬运接口筋板的 LANE1
接插件
·使用双搬运轨道搭载模组的时候，前工序和后工序电路板搬运接口筋板的LANE1、
LANE2 接插件
备注 )对照前后工序的机器，请分别使用连接电缆 （A 型或 B 型）和转换导线。
注意
连接及取下接插件时，必须切断电源。
插入接插件时，请确认接插件名称注意不要搞错。接插件要完全插入及准确连接。
接插件要完全插入及准确连接。
ৢ䘧Ꮉᑣ⬉䏃ᵓᨀ䖤
ষㄟᵓ
ࠡ䘧Ꮉᑣ⬉䏃ᵓᨀ䖤
ষㄟᵓ
6(76
Ⲫᵓ
