3. 机器的安装 SET-NXT3-006S1 74 NXT III 安装手册 8. 一边观察水平仪，一边旋动调整旋 钮，再次调整 X 轴方向的水平度。 9. 向右拧紧锁定旋钮。 10.一边看水平仪一边旋转折叠式手柄，调 整料盘单元 -LT 的高度并使其在 Y 轴方向达到水 平度。 注意 )由于料盘单元 -LT 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢 慢小心的进行调整。 11.紧固左右的锁定杆 。 12.锁定左右的脚…
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 73
4. 向左旋松料盘单元 -LT 右下方的锁定旋钮。请旋转螺栓，大致调整出 X 轴方向的水平
度。请一边用手柄进行高度调整，一边使料盘单元 -LT 的滚轮左右与机器侧料站基座槽
的高度一致。
5. 将料盘单元 -LT 慢慢插入电源 ON 状态下的本机内部。料盘单元 -LT 完全插入后会自动
被夹紧。
6. 使用软件工具 「Equipment Check」的 「移动到水平位置」指令移动到下侧的料盘箱。
关于 Equipment Check 的操作方法，请参考 「NXT III 系统手册」的 「Equipment
Check」。
7. 打开下部门，在料盘单元 -LT 内的下部平板上安放 2 个水平仪。
30SET-0040Sa
XX'
䈹᮪㷰ѓ
30SET-0114Sa
䰞ם
≪ᒩԠ
Y
X
3. 机器的安装 SET-NXT3-006S1
74 NXT III 安装手册
8. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
9. 向右拧紧锁定旋钮。
10.一边看水平仪一边旋转折叠式手柄，调整料盘单元 -LT 的高度并使其在 Y 轴方向达到水
平度。
注意 )由于料盘单元 -LT 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢
慢小心的进行调整。
11.紧固左右的锁定杆。
12.锁定左右的脚轮。
30SET-0040Sa
XX'
䈹᮪㷰ѓ
01SET-0384S
ᢡཾᘧᡭ
㝐䖤
YY'
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 75
3.9 料盘单元 -LTC
3.9.1 固定筋板的拆除

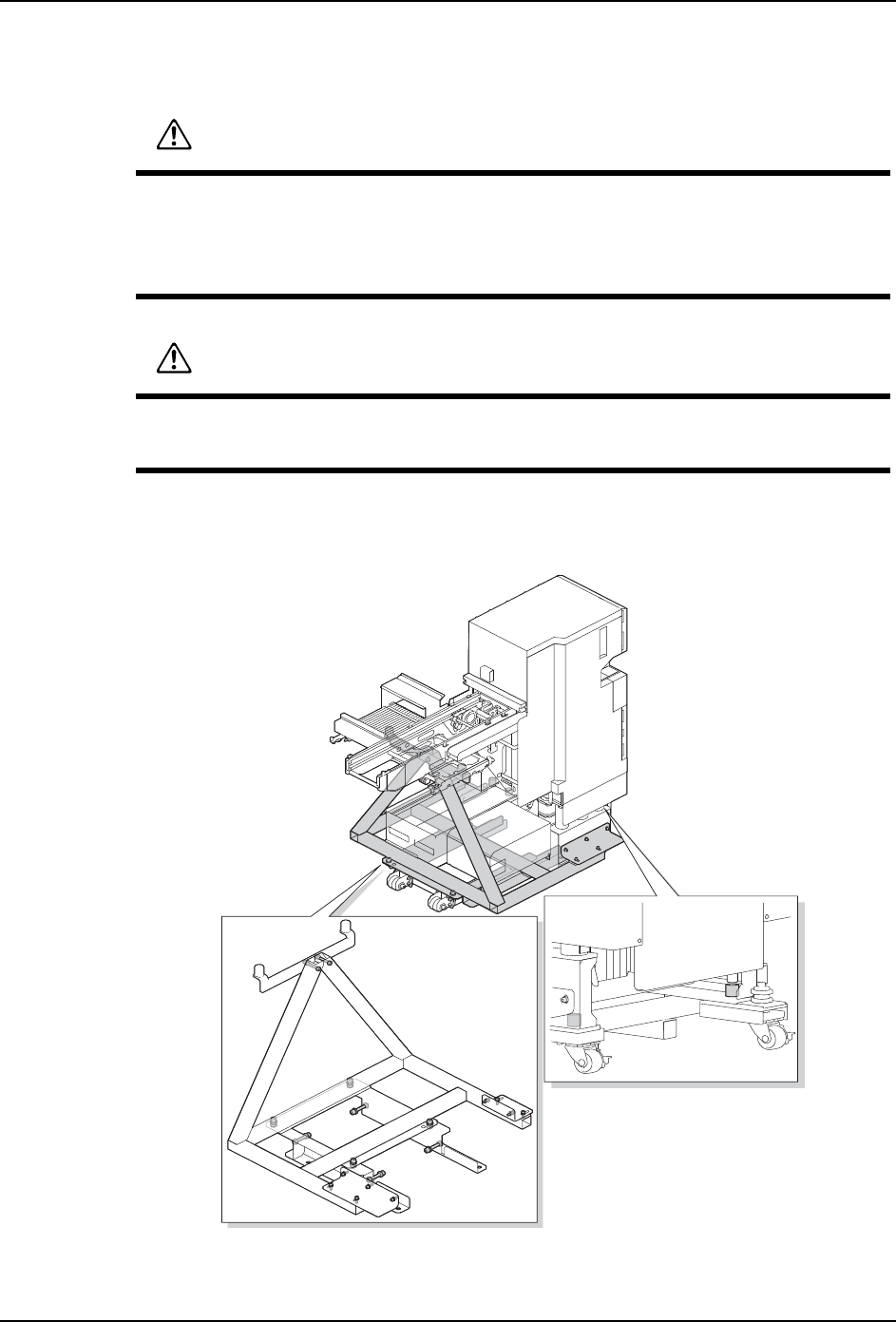

请拆除安装在料盘单元 -LTC 上的固定筋板 ( 红色 )。
请保管好拆除的筋板和螺栓。移设时需要重新使用。
警告
在将料盘单元 -LT/LTC 安装到机器本体上时，请确认在料盘单元 -LT/LTC 与机器本体
之间没有他人。
当料盘单元 -LT/LTC 处于与机器本体分离的状态时，请锁住脚轮。
注意
在操作料盘单元 -LT/LTC 高度调整手柄时，请注意手指不要被挟在手柄与防护罩之
间。
30SET-0107
