SET-NXT3-006S1 3. 机器的安装 NXT III 安装手册 57 基座间导线安装方法 连接基座的时候， 需要先拆除侧盖板用的接插件 BKT 与接插件更换导线 ， 再连接基座之间的 接插件。 1. 拆除侧盖板用的接插件 BKT、盖板 。 2. 取出基座后方的侧面盖罩。 3. 基座右侧时，从固定在基座内筋板 上的接插件上取出接插件变换导线 。基座左侧时，从 基座内的配線导线上取出接插件变 换导线。 备注 )请妥善保管卸下的盖板…
3. 机器的安装 SET-NXT3-006S1
56 NXT III 安装手册

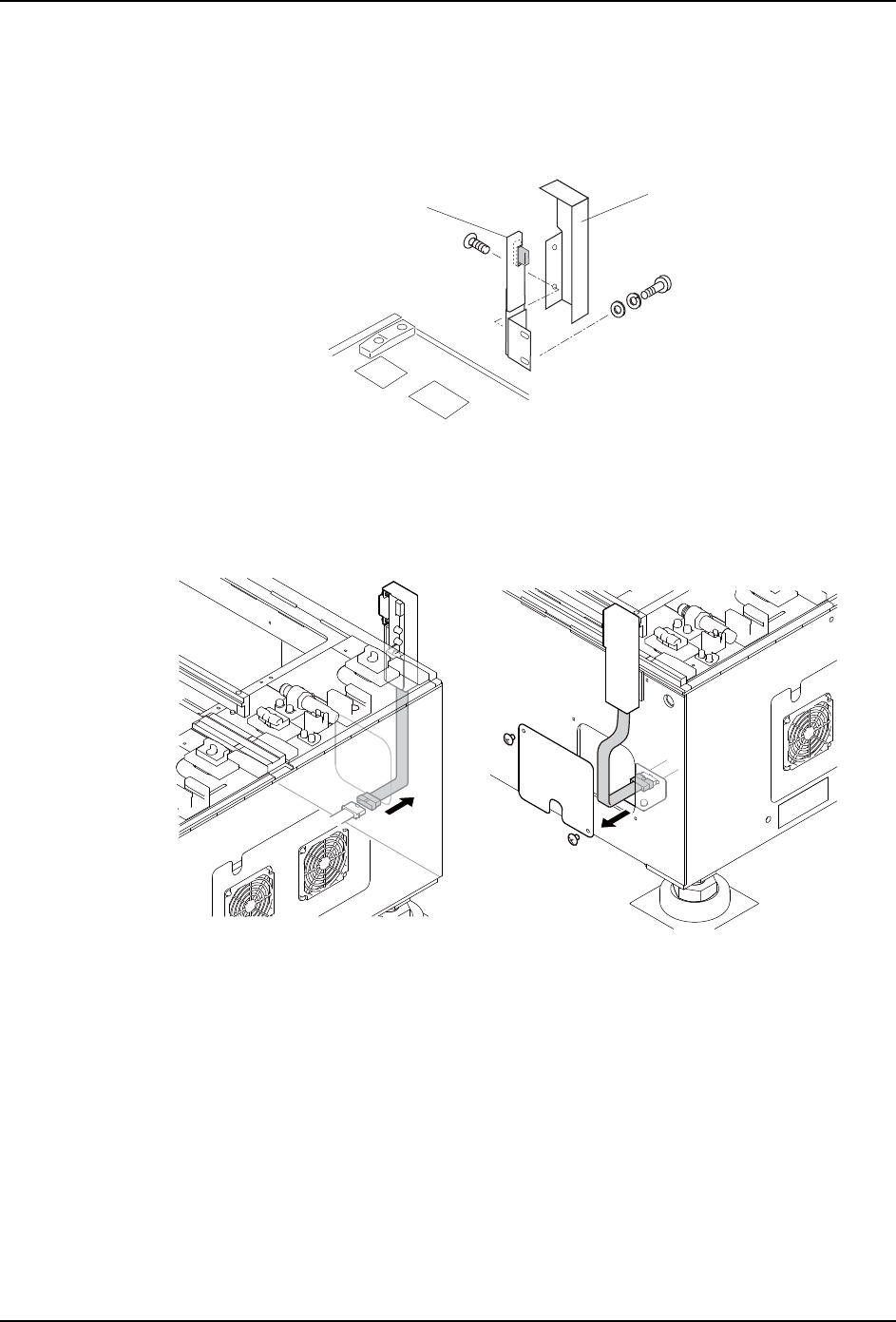

侧盖板用接插件 BKT 的安装方法
在安装了侧盖板的模组所在位置的基座侧面，需要安装侧盖板用的接插件 BKT 与接插件更换
导线。
1. 用 2 根螺栓把侧盖板上的 BKT 接插件固定在基座上之后，再用 2 颗螺钉固定盖板。
2. 取出基座后方的侧面盖罩。
3. 基座右侧时，将接插件变换导线连接到固定在基座内筋板上的接插件上。基座左侧时，
将接插件变换导线连接到基座内的配线导线上。
4. 安装基座后方的侧面盖罩。
5. 插入模组，并确认侧面盖罩和基座的侧面接插件的连接是否可靠。
6(76
Ⲫ㔽
ᦦӊㄟᵓ
01SET-0392
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 57

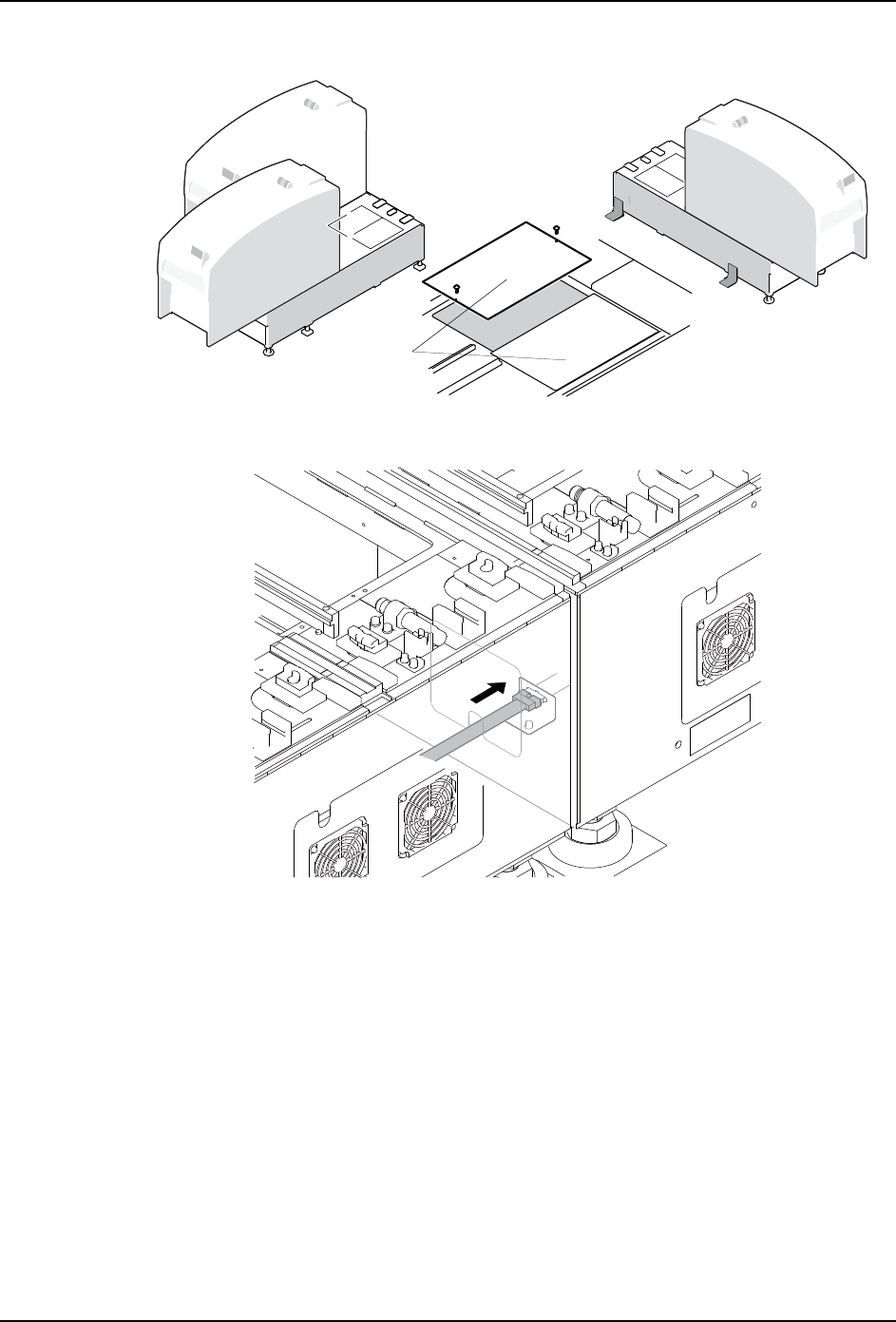

基座间导线安装方法
连接基座的时候，需要先拆除侧盖板用的接插件 BKT 与接插件更换导线，再连接基座之间的
接插件。
1. 拆除侧盖板用的接插件 BKT、盖板。
2. 取出基座后方的侧面盖罩。
3. 基座右侧时，从固定在基座内筋板上的接插件上取出接插件变换导线。基座左侧时，从
基座内的配線导线上取出接插件变换导线。
备注 )请妥善保管卸下的盖板、侧盖板接插件上的 BKT 与接插件更换导线。
4. 安装基座后方的侧面盖罩。
5. 配置到基座上。
6(76
Ⲫ㔽
ᦦӊㄟᵓ
01SET-0393
3. 机器的安装 SET-NXT3-006S1
58 NXT III 安装手册
6. 取出连接基座的后部上方的盖罩。从此空间伸入手进行导线连接作业。
7. 从右侧基座的机器左侧面的孔中拉出导线，连接到固定在左侧基座筋板的导线上。
8. 结束导线的连接后，安装基座上部的盖罩。
