SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 31
3. 机器的安装
本章介绍新购入机器或将机器移动至新位置时机器的安装操作。并非一切情况下都必须进
行本章中所述的所有操作。请只进行必要的操作。
3.1 移动机器
使用铲车等将机器搬运到安放位置。在地面上放置水平调整垫脚并在此上面设置机器。此
外，根据机器的基座构成，必要时请采取防止基座移动的对策：使用地脚螺栓，粘性胶带等
将基座固定在地面上。
3.1.1 移动时的注意事项
移动机器时，请确认安全状况，避免事故发生。
·移动机器需由有专门资格的人来进行。
·移动机器的人必须穿安全靴、带安全帽。
·将移动通路整理好，除了移动机器的人，其他人不得靠近。
·移动机器之前，请先将购买时配置的机器固定筋板 （红色）安装至指定位置。
·请使用与各机器重量相符的铲车。
·铲车的铲子请务必插入指定位置。
·若被举起的机器的平衡状态不稳定时，请立即重新开始。
·机器的升降需要小心进行，勿使机器受到冲击。
·小心勿使水平调整螺栓弯曲。
3.1.2 机器重量
是构成 NXT-3 的各个模组、基座的重量。请与实际的机器相一致进行计算。（不包括包装用
的部件的重量。）
机器类型 重量 (kg)
2M-3 基座 400
4M-3 基座 700
M3-3 模组 ( 包含供料器和工作头 ) 415
M6-3 模组 ( 包含供料器和工作头 ) 615
料盘单元 -LT
（包含 8 块托板以及磁块）
173.7
料盘单元 -LTC
（包含 8 块托板以及磁块）
166.5
3. 机器的安装 SET-NXT3-006S1
32 NXT III 安装手册

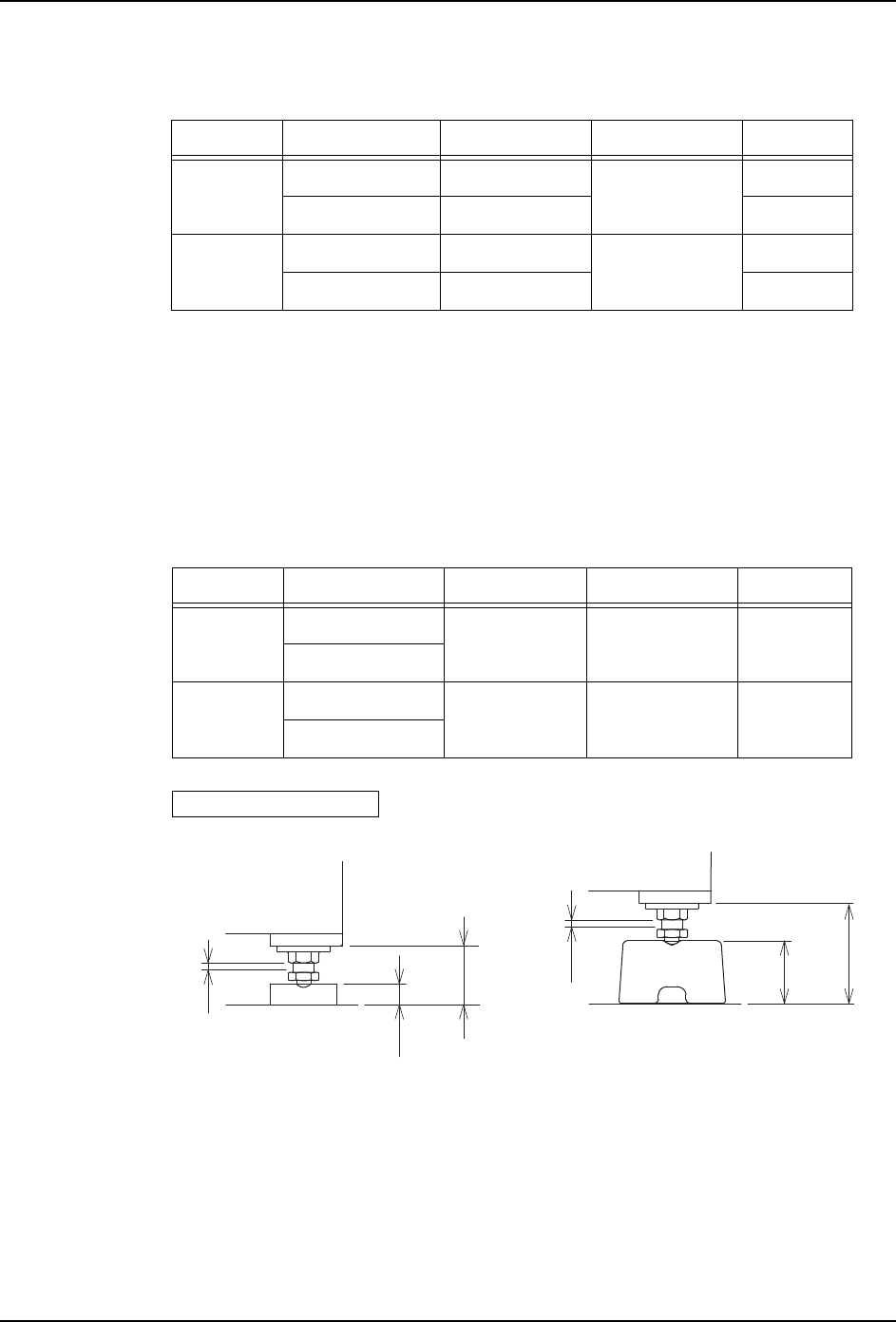

3.1.3 准备
1. 请事先准备必要数量的适合电路板搬运高度的水平调整垫脚。
2. 单独使用 4M-3 基座或者 2M-3 基座时，在地面和水平调整垫脚之间放入防止移动用的防
振垫。请准备好需要的数量。
注意 )请把本公司指定的防振垫放在水平调整垫脚下。放置市场销售的垫子等时，有可能发
生错误。此外，在剥下本公司指定的防振垫时，如果地板脏了，请用脱脂剂或者石油系
列的溶剂擦去。
注意 )移动后重新设置机器时，请使用新的防振垫。不要使用已经用过的防振垫。
备注 )单独使用 2M-3 基座时，使用地脚螺栓将其固定在地面上 （参照 " 3.3.2 基座的固定
＜ 2M-3 单独使用时＞ "）。此外，使用支架固定复数的基座 （参照 " 3.3.3 基座的连
接 "）
基座 电路板搬运高度 图号 名称 个数 / 台
4M-3 基座 H=900 用 PM74322 水平调整垫脚 6
H=950 用 PTO1773 6
2M-3 基座 H=900 用 PMOC8KO 水平调整垫脚 4
H=950 用 PMOC8MO 4
基座 电路板搬运高度 图号 名称 个数 / 台
4M-3 基座 H=900 用 PGO1900 防振垫 6
H=950 用
2M-3 基座 H=900 用 PGO5500 防振垫 4
H=950 用
6(76E
+
+
0ะᓝ≪ᒩ䈹᮪㝐
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 33
备注 )图中 * 印的尺寸为参考值。
3. 请在机器的新摆放位置上，预先将水平调整垫脚放置在所定位置。
䱨ᥥ
㸦3*㸧
W
W
+
+
0ะᓝ䱨ᥥ
䱨ᥥ
㸦3*㸧
W
6(76D
+
+
0ะᓝ
W
䱨ᥥ
㸦3*㸧
1384 43.5472.5
1900
单位: mm
机器前侧
640
65
65
510
70
70
500
<2M-3基座>
01SET-0152Sc
