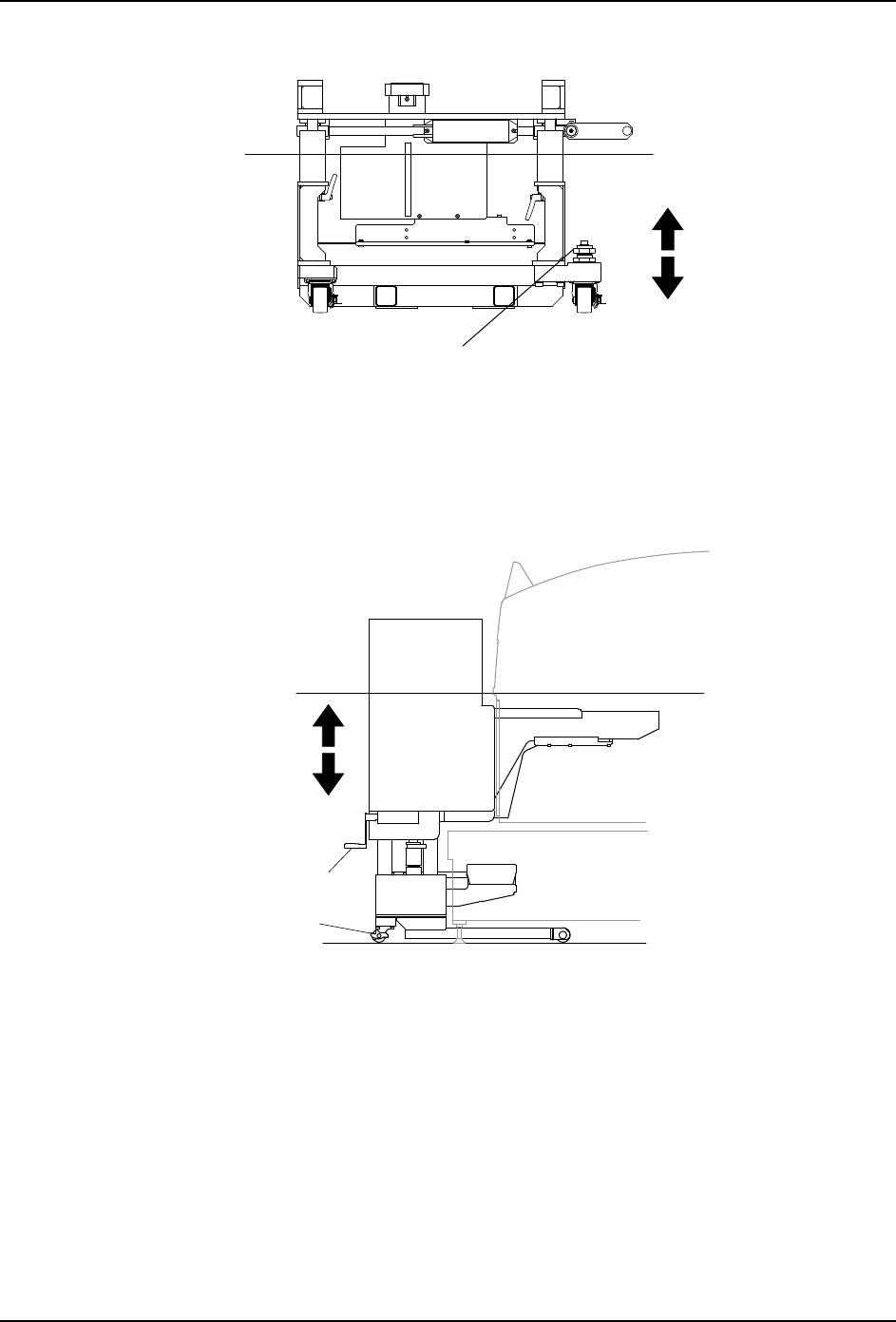

8. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
9. 向右拧紧锁定旋钮。
10.一边看水平仪一边旋转折叠式手柄，调整料盘单元 -LTC 的高度并使其在 Y 轴方向达到
水平度。
注意 )由于料盘单元 -LTC 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢
慢小心的进行调整。
11.紧固左右的锁定杆。
12.锁定左右的脚轮。
01SET-0132S
XX'
䇗ᭈᮟ䪂
01SET-0134S
ᡬᓣᶘ
㛮䕂
YY'
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 79

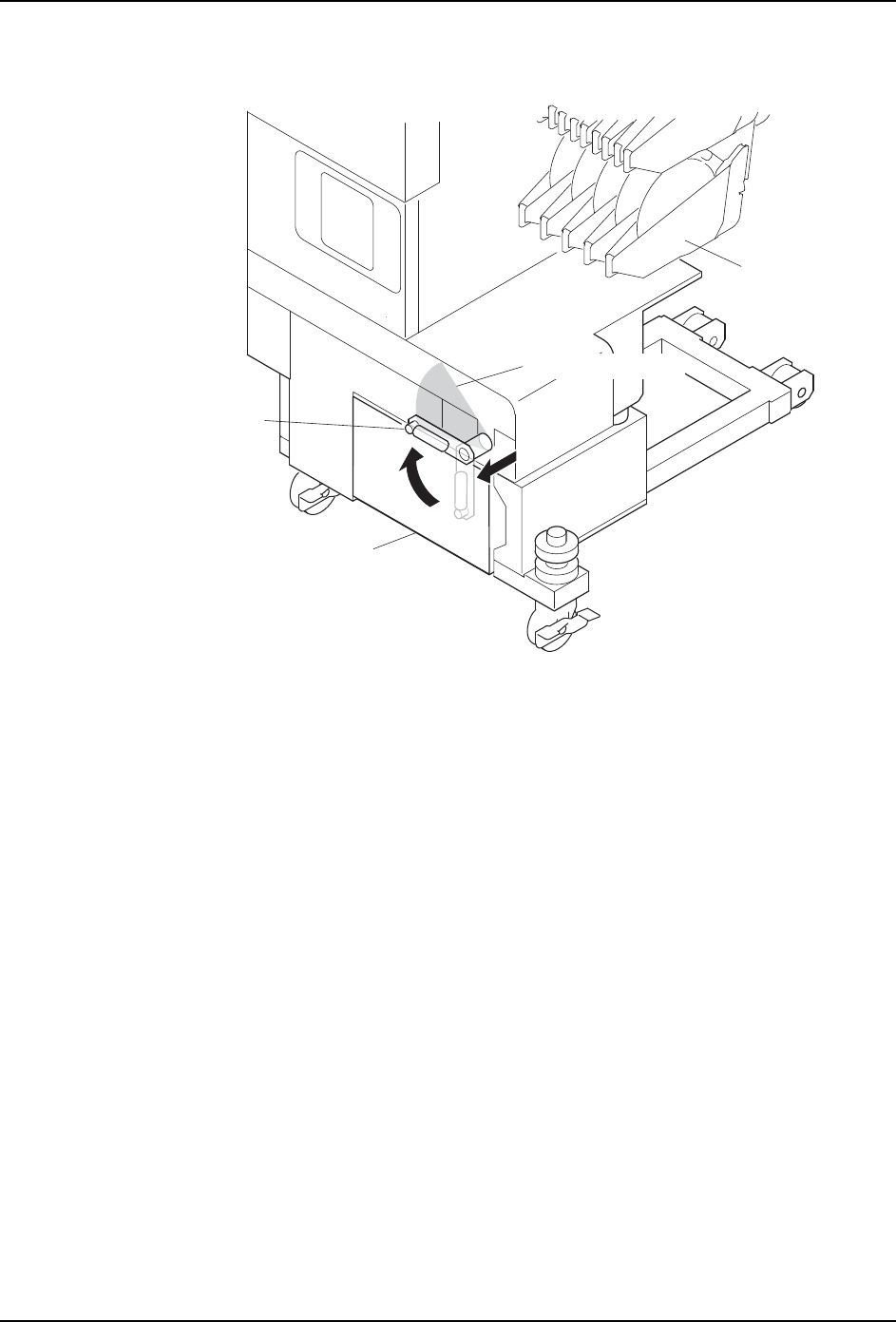

13.将折叠式摇手柄固定在不影响拆除废料带箱、供料器的位置。在拉出摇手柄的状态下旋
转，将摇手柄插入下图所示的范围内。
01SET-0361S
ᨛᶘ
ᑳ᭭ᏺㆅ
ᶘⱘᅮ㣗ೈ
կ఼᭭
3. 机器的安装 SET-NXT3-006S1
80 NXT III 安装手册
3.10 关于贴装工作头的加油
装机时请替贴装工作头加油。
加油位置包括升降杆内的 O 型圈和升降杆外围两处。需要加油的工作头是 H04/H04S/H04SF/
H08/H08Q/H12HS/H12HSQ/H08M/H08MQ/V12/H24/G04。
关于加油方法 , 请参考 「NXTIII 机械手册」- 「预防保养」- 「替贴装工作头升降杆外围加
油」、「G04/G04Q 工作头使用说明书」- 「预防保养」- 「替贴装工作头加油」+ 「替升降杆
以及升降杆内的 O 型圈加油」。
3.11 关于吸嘴的保管方法
请在湿度低于 30% 的环境下保管吸嘴。包装状态的吸嘴也以同样方法保管。
