3. 机器的安装 SET-NXT3-006S1
48 NXT III 安装手册
3.4.2 网络电缆
为了传输 Job、收集生产记录，使用以太网双绞线 （种类 5）连接机器与主电脑。
连接方法
1. 将数据传输电缆的一端连接至集线器或网络上指定端口的以太网接口。
2. 对照下图，将 LAN1 以太网接插件连接至机器。
网路构成的注意
有时机器和 Fuji Flexa、Fujitrax 的网络负载过大。因此，在建构时请将机器和 Fuji
Flexa、Fujitrax 的网络与其他的网络独立开。
᭄Ӵ䗕⬉㓚
㧔䖲ࠄЏ⬉㛥㧕
᭄Ӵ䗕⬉㓚
6(76D
ᑻ&38ㆅ
Front
᭄Ӵ䗕⬉㓚
㧔䖲ࠄЏ⬉㛥㧕
݀ৌݙ㔥㒰
Fujitrax
Server
Fuji Flexa
Server
Fujitrax
Client
Fuji Flexa
Client
ᴎ఼
01SET-0236S
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 49

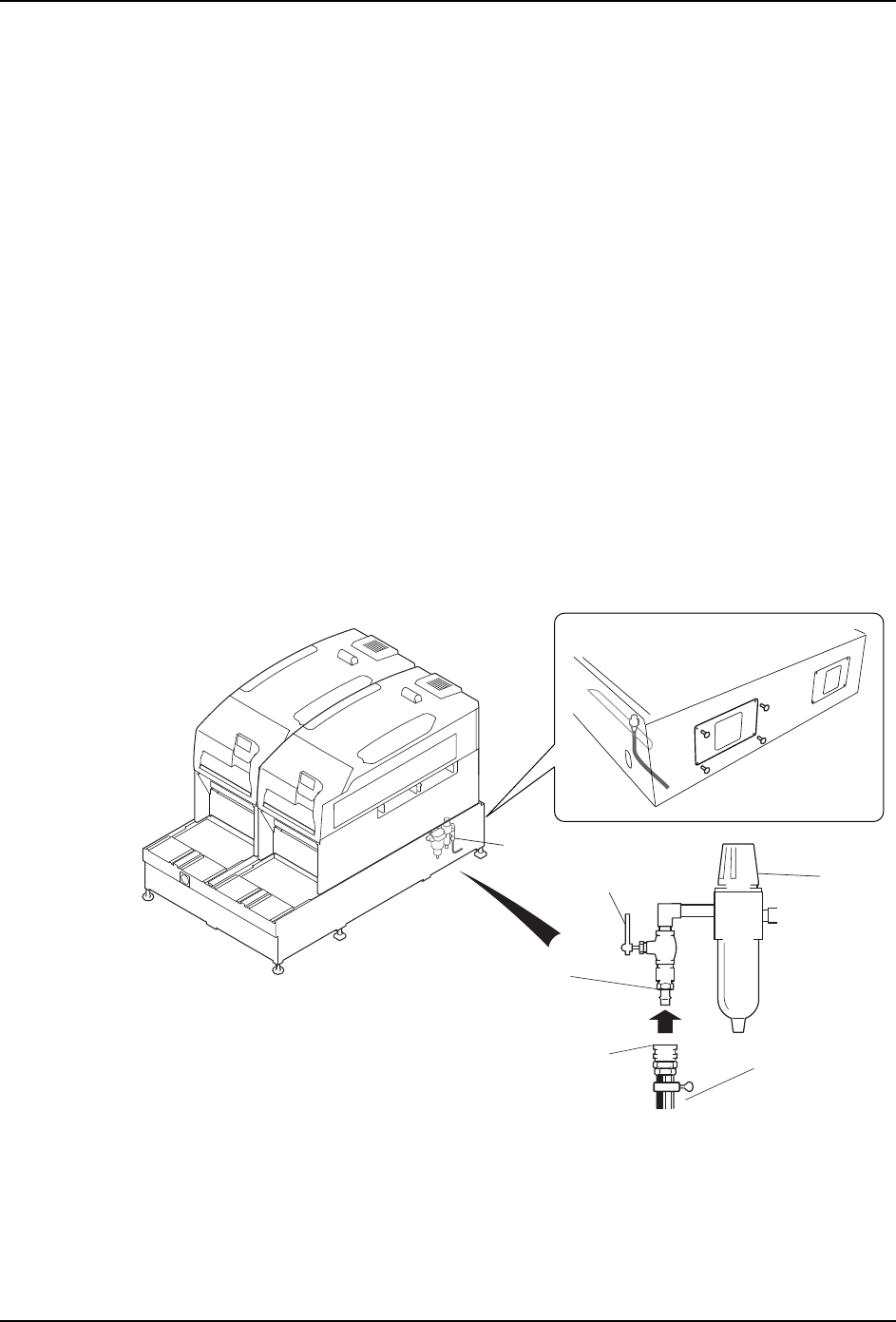

3.4.3 气源管
将外部供气软管与机器相连接，调节调节器使气压达到规定值。因为需要松开基座上的模
组，因此该操作必须在进行机器的调整水平之前完成。如果基座上未连接有模组，则此操作
无需在调整水平前进行。
连接方法
1. 在供气软管头上安装连接插座。
2. 请拆除基座的后盖板。
备注 )4M-3 基座的时候，请拆除右侧的后盖板。
3. 请将连接插座放入到基座下面的孔中。
4. 把手放入拆除的基座后盖板的孔中，将连接插座连接到机器的气源注入口上。
5. 将供气拉杆拉至 ON，向机器供气。
6. 接通机器电源后，调节气压。
7. 向上拉动过滤调节器的把手，解除锁定。
8. 转动把手，调节气压，使其指向 0.5 MPa。
备注 )数字式压力表位于基座正面。
9. 按下过滤调节器的把手并将其锁定。
备注 )软管需另外配置。
01SET-0147Sa
