SET-NXT3-006S1 3. 机器的安装 NXT III 安装手册 47 7. 请安装固定主开关的 BKT。此时， 请将基座内的二次侧电源线通过主 开关的上侧布线。 8. 拧紧电缆夹来固定电缆。将银色屏 罩安装至电源开关下方。 01SET -0456
3. 机器的安装 SET-NXT3-006S1
46 NXT III 安装手册
3. 请拆除基座正面盖板。
4. 请与 BKT 一起拆除主开关。
5. 请将地线连接到固定主开关的 BKT 背面的接地处。
6. 将 3 相电缆连接至主开关，以规定力矩将其拧紧。
端口螺栓拧紧力矩：3.00 N·m
使用工具：米字螺丝刀 No.2
备注 )此时，请确保 3 相电源的每根电缆都已正确连接好。
注意 )请定期将端口螺丝拧紧。
注意
为了防止触电，请务必将保护地线 (PE) 接地。另外，请定期检查连接状
态。
01SET-0455-S
൦㓵ㄥਙਦ
T001
S001
R001
1
5
3
2
6
4
12-13 mm
(M4)
01SET-0453-S
൦㓵䘔ࡦѱ։р
഼ㄥᆆ㸸70(91,&+,)8
ѱᔶީ㜂䶘
ж⅗ㄥ
ж⅗⭫Ⓠ⭫㔼ተሮᗻ亱
Ѱ$:*δVTεԛрȾ
ӂ⅗ㄥ
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 47

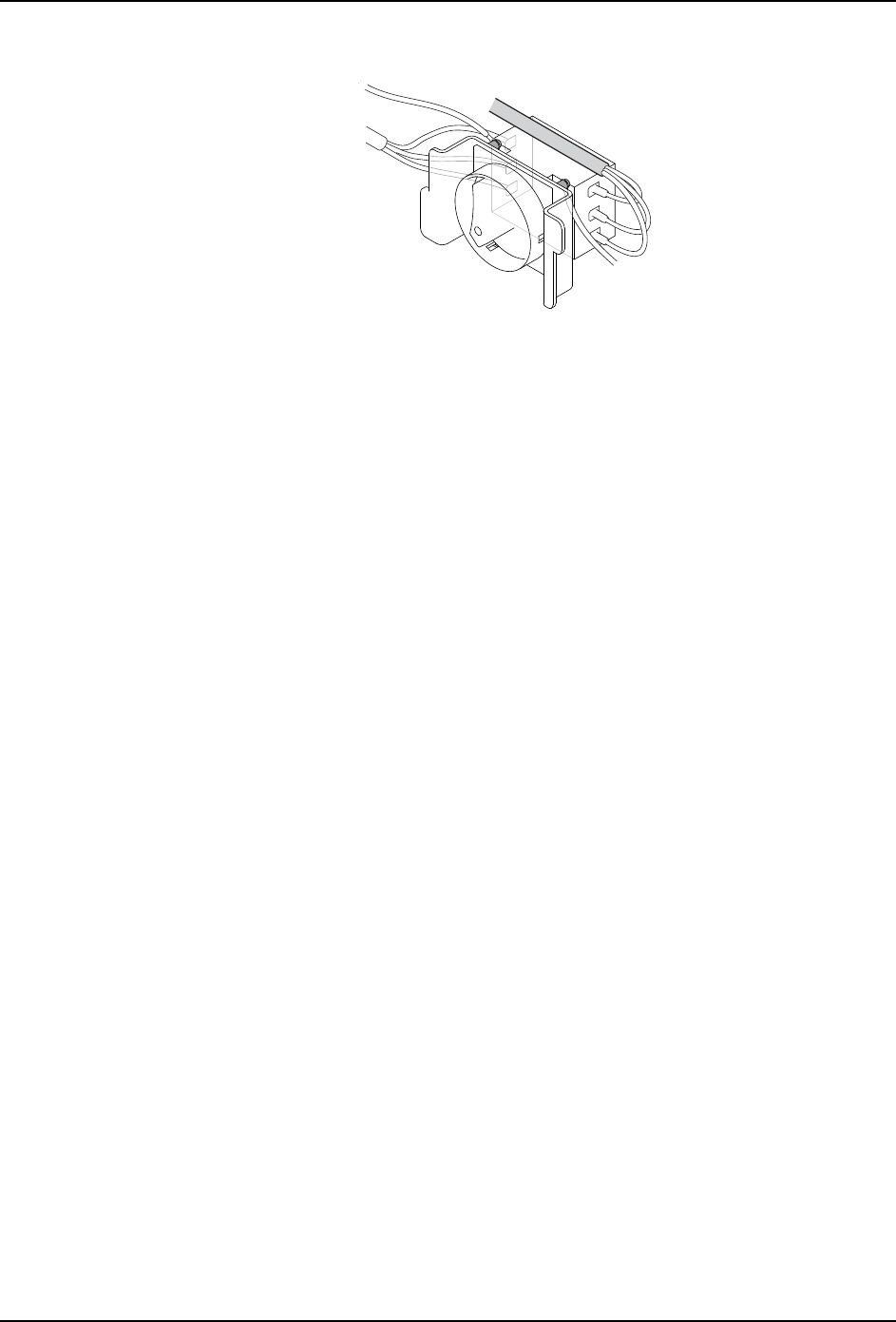

7. 请安装固定主开关的 BKT。此时，请将基座内的二次侧电源线通过主开关的上侧布线。
8. 拧紧电缆夹来固定电缆。将银色屏罩安装至电源开关下方。
01SET-0456
3. 机器的安装 SET-NXT3-006S1
48 NXT III 安装手册

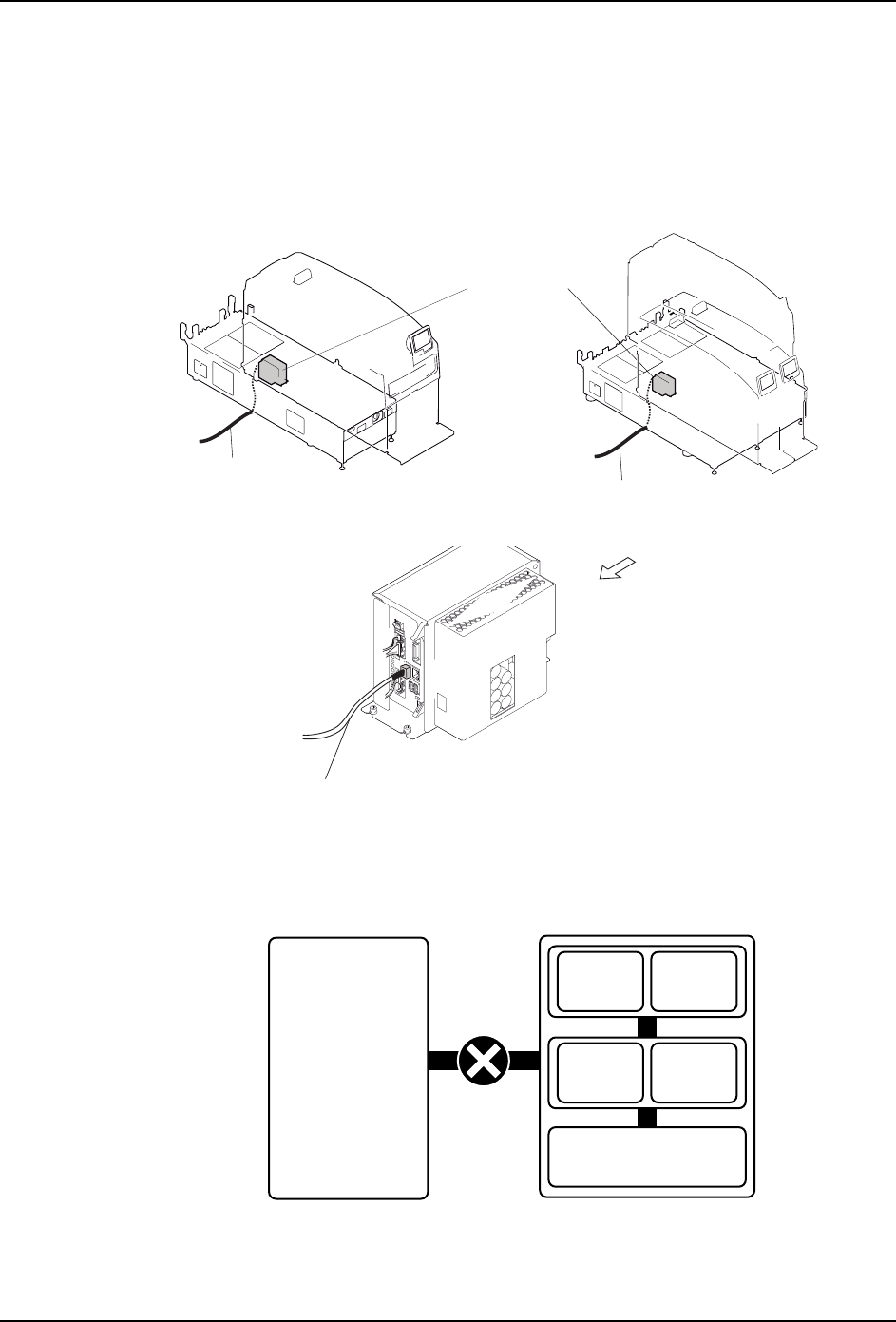

3.4.2 网络电缆
为了传输 Job、收集生产记录，使用以太网双绞线 （种类 5）连接机器与主电脑。
连接方法
1. 将数据传输电缆的一端连接至集线器或网络上指定端口的以太网接口。
2. 对照下图，将 LAN1 以太网接插件连接至机器。
网路构成的注意
有时机器和 Fuji Flexa、Fujitrax 的网络负载过大。因此，在建构时请将机器和 Fuji
Flexa、Fujitrax 的网络与其他的网络独立开。
᭄Ӵ䗕⬉㓚
㧔䖲ࠄЏ⬉㛥㧕
᭄Ӵ䗕⬉㓚
6(76D
ᑻ&38ㆅ
Front
᭄Ӵ䗕⬉㓚
㧔䖲ࠄЏ⬉㛥㧕
݀ৌݙ㔥㒰
Fujitrax
Server
Fuji Flexa
Server
Fujitrax
Client
Fuji Flexa
Client
ᴎ఼
01SET-0236S
