4. Fuji Flexa 生产线构成的设定 SET-NXT3-006S1
86 NXT III 安装手册

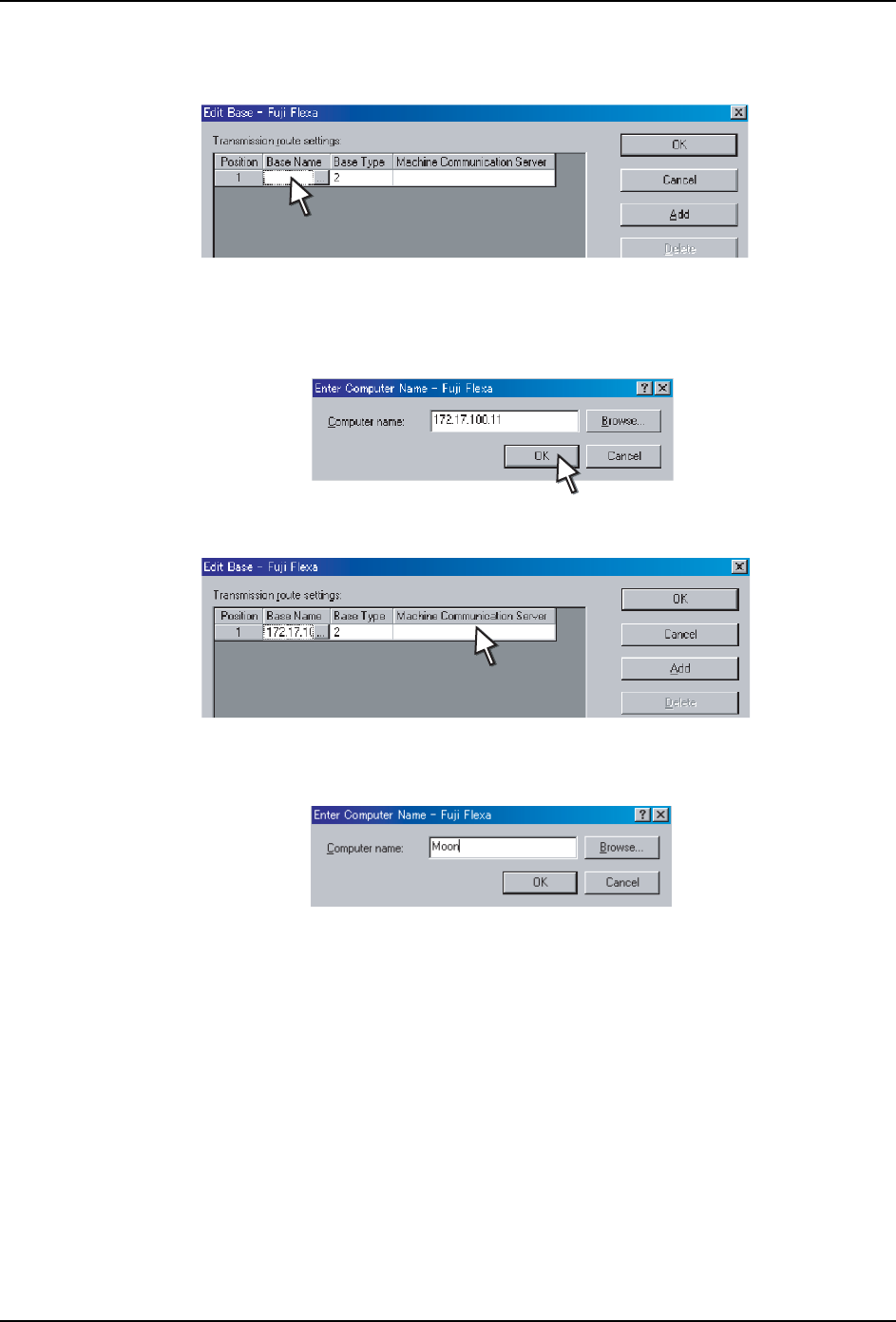

9. 在 [ 编辑基座 ] 对话框中。默认情况下每台基座显示 1 行队列。请双击 [ 基座名称 ] 数
据字段。
10.显示出 [ 输入计算机名称 ] 对话框。输入第一台 NXT-3 基座的 IP 地址或者网络名称，
点击 [OK]。
备注 )点击 [ 浏览 ] 可对基座的网络设定进行浏览。
11.双击 [ 机器通信服务器 ] 的数据字段。
12.显示出 [ 输入计算机名 ] 对话框。请输入安装了用于和机器进行通信的通信服务器的计
算机的 IP 地址或者网络名称，点击 [OK]。
备注 )点击 [ 浏览 ] 可对基座的网络设定进行浏览。
01SET-0294E
01SET-0295E
01SET-0296E
01SET-0297E
SET-NXT3-006S1 4. Fuji Flexa 生产线构成的设定
NXT III 安装手册 87

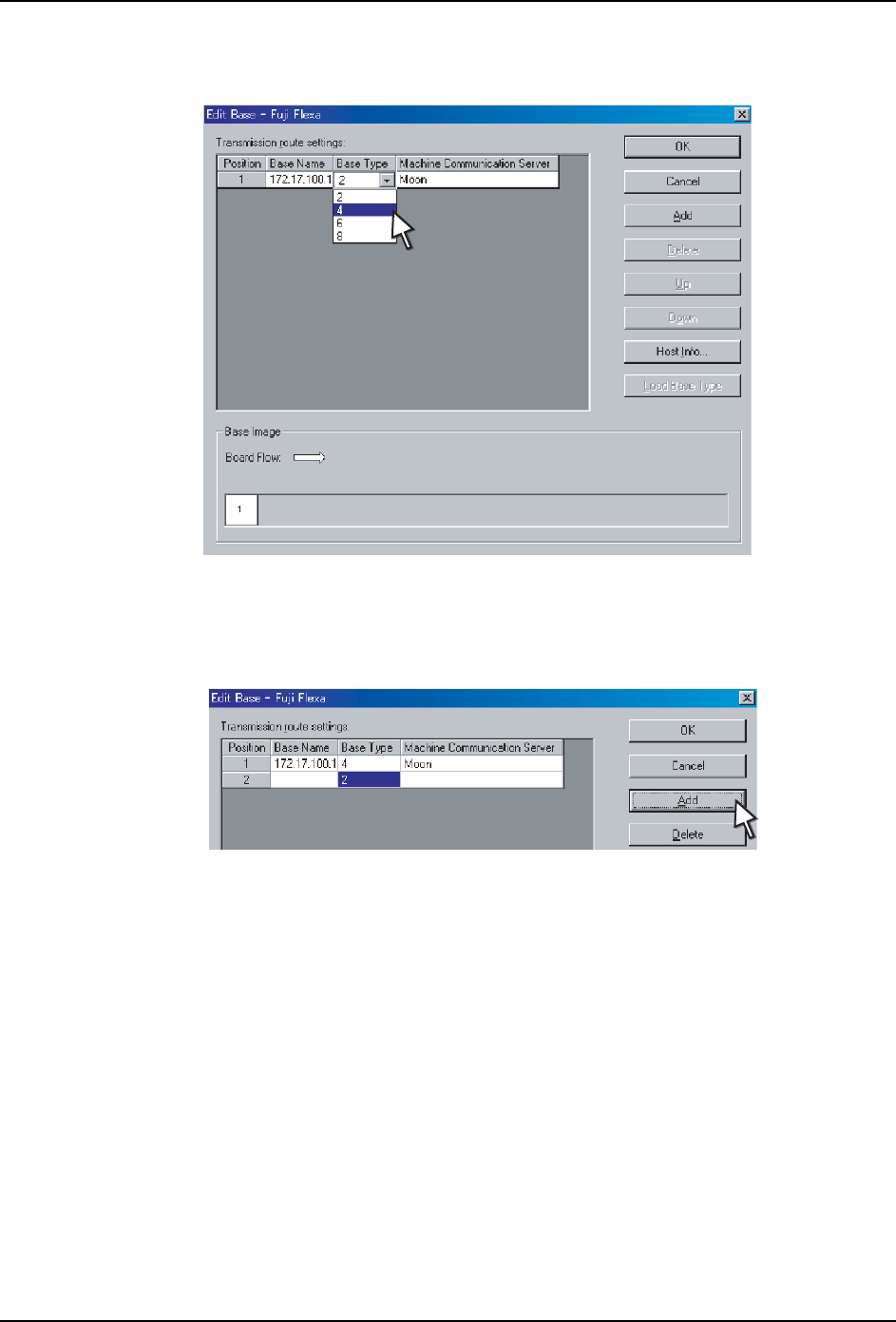

13.双击 [ 基座类型 ] 的数据字段，从下拉菜单中选择基座类型。[ 基座图像 ] 组中的图片
被更新。
备注 )如果 NXT-3 机器已经连接至网络，则需在安装后接通电源并点击 [ 读取基座类型 ]。基
座类型被自动判断出来。如果安装的生产线 / 机器和实际的生产线相异，则不能使用此
指令。
14.点击 [ 添加 ]。出现新建列表。
15.双击 [ 基座名称 ] 项目数据字段中的第一列。显示出 [ 输入计算机名 ] 对话框。
16.输入下一个基座的 IP 地址或网络名称，点击 [OK]。
备注 )点击 [ 浏览 ] 可对基座的网络设定进行浏览。
17.双击 [ 机器通信服务器 ] 的数据字段的第一列。显示出 [ 输入计算机名 ] 对话框。
18.输入安装了用于和机器进行通信的通信服务器的计算机的 IP 地址或者网络名称，点击
[OK]。点击 [ 浏览 ] 可对计算机的网络设定进行浏览。
备注 )只要点击 ［参考］键，便可以参考计算机的网络设置。
01SET-0298E
01SET-0299E
4. Fuji Flexa 生产线构成的设定 SET-NXT3-006S1
88 NXT III 安装手册
19.双击 [ 基座类型 ] 项目数据字段的第一列，从下拉菜单中选择基座类型。[ 基座图像 ]
组中的图片被更新。
20.重复上述第 14 ～ 19 步操作，直至组内所有基座被添加。
备注 )使用 [ 上移 ]/[ 下移 ] 指令可以更改基座顺序。
21.点击 [OK] 键。[ 编辑机器 ] 对话框被更新，显示出新添加的基座。
22.按照需要对对话框中前 3 个选项进行设定。下表对设定内容进行了说明。
Field Label Meaning
Get Production Data 设定为 [Yes] 后，可获得机器的生产线监视器和生产线报告
器的生产信息。设定为 [No] 则无法获得机器的生产信息。
Board Flow 指定 NXT-3 机器的电路板搬运方向。
Conveyor Type 指定 NXT-3 的搬运轨道类型。“Dual” 表示双搬运轨道系
统，安装于所有模组。“Single” 表示单搬运轨道系统，安
装于所有模组。
01SET-0300E
01SET-0301E
