3. 机器的安装 SET-NXT3-006S1 78 NXT III 安装手册 8. 一边观察水平仪，一边旋动调整旋 钮，再次调整 X 轴方向的水平度。 9. 向右拧紧锁定旋钮。 10.一边看水平仪一边旋转折叠式手柄，调 整料盘单元 -LTC 的高度并使其在 Y 轴方向达到 水平度。 注意 )由于料盘单元 -LTC 处于被机器夹紧的状态， 大幅度调整高度可能使连接销损坏。 请慢 慢小心的进行调整。 11.紧固左右的锁定杆 。 12.锁定…
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 77

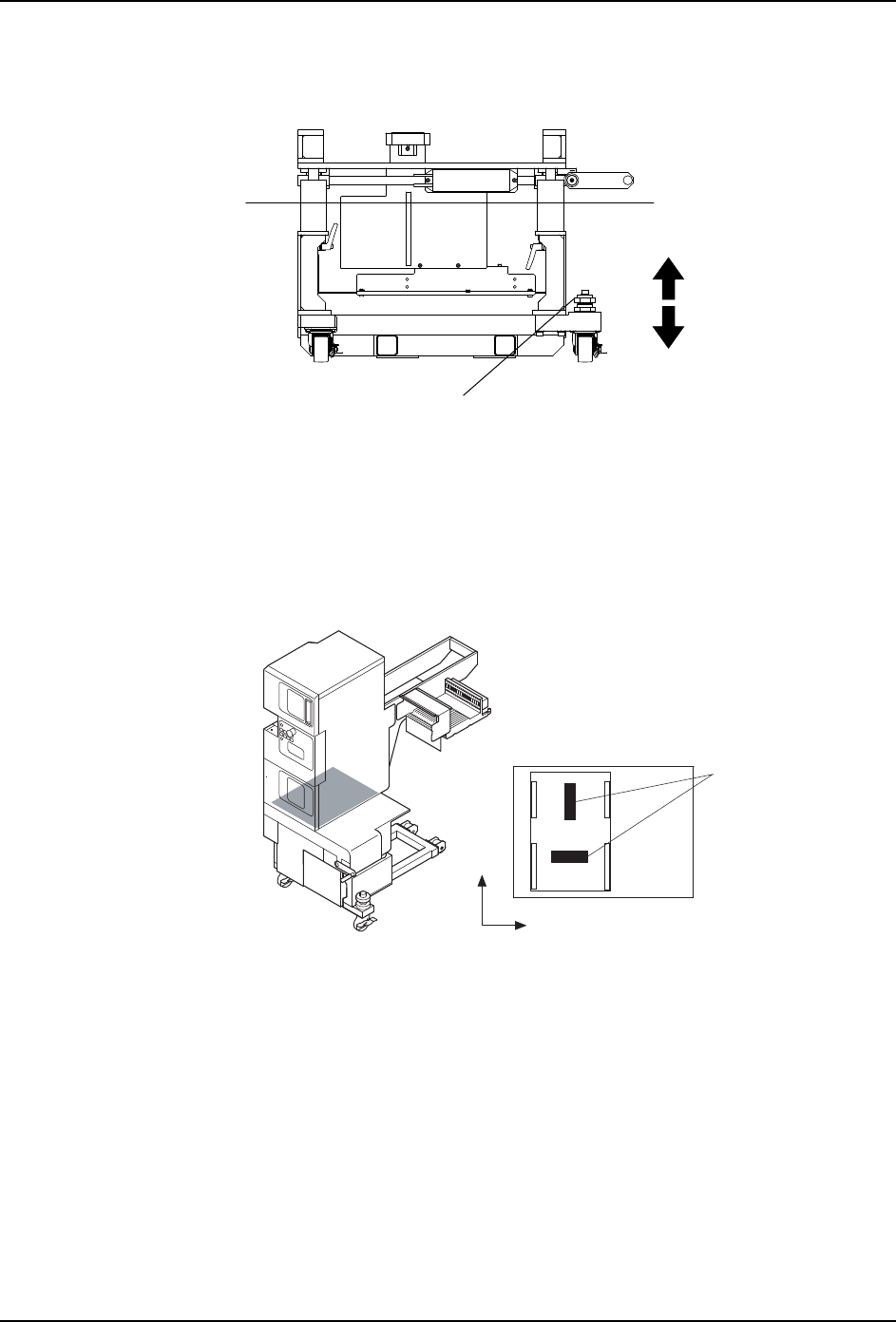

4. 向左旋松料盘单元 -LTC 右下方的锁定旋钮。请旋转螺栓，大致调整出 X 轴方向的水平
度。请一边用手柄进行高度调整，一边使料盘单元 -LTC 的滚轮左右与机器侧料站基座
槽的高度一致。
5. 将料盘单元 -LTC 慢慢插入电源 ON 状态下的本机内部。料盘单元 -LTC 完全插入后会自
动被夹紧。
6. 使用软件工具 「Equipment Check」的 「移动到水平位置」指令移动到下侧的料盘箱。
关于 Equipment Check 的操作方法，请参考 「NXT III 系统手册」的 「Equipment
Check」。
7. 打开下部门，在料盘单元 -LT 内的下部平板上安放 2 个水平仪。
01SET-0132S
XX'
䇗ᭈᮟ䪂
01SET-0333Sa
Y
X
䮼ջ
∈ᑇҾ
3. 机器的安装 SET-NXT3-006S1
78 NXT III 安装手册
8. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
9. 向右拧紧锁定旋钮。
10.一边看水平仪一边旋转折叠式手柄，调整料盘单元 -LTC 的高度并使其在 Y 轴方向达到
水平度。
注意 )由于料盘单元 -LTC 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢
慢小心的进行调整。
11.紧固左右的锁定杆。
12.锁定左右的脚轮。
01SET-0132S
XX'
䇗ᭈᮟ䪂
01SET-0134S
ᡬᓣᶘ
㛮䕂
YY'
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 79
13.将折叠式摇手柄固定在不影响拆除废料带箱、供料器的位置。在拉出摇手柄的状态下旋
转，将摇手柄插入下图所示的范围内。
01SET-0361S
ᨛᶘ
ᑳ᭭ᏺㆅ
ᶘⱘᅮ㣗ೈ
կ఼᭭
