SET-NXT3-006S1 4. Fuji Flexa 生产线构成的设定
NXT III 安装手册 81
4. Fuji Flexa 生产线构成的设定
4.1 前言
为使 NXT-3 机器可以和 Fuji Flexa 通信，必须正确设置工厂 （Factory）。附加软件服务器
与 NXT-3 通信时也需要使用该数据。在生产线设置过程中输入的信息可被 Job 读取，并由此
制作 Job 生产线配置。这意味着正确设置好 NXT-3 机器后，Job 可以轻松加载到整个生产线。
此外，还可以保证 NXT-3 机器与工厂 / 生产线相吻合。也可以从导向器进行访问，使用生产
线编辑工具设置 NXT-3 机器。
NXT-3 机器同 Fuji 旧机型相比较，生产线组成方式有很大不同。Fuji 的旧机型的每台机器
表示生产线上的不同机器，而 NXT-3 机器则是即使是基座分离时，也可以将邻接的数台 NXT-
3机器都作为1台NXT-3机器进行设置。因此有可能出现由几台NXT-3机器组成的生产线中
只有 1 台机器设置的情况。Flexa 正是以这样的方式将成组的 NXT-3 基座 / 模组视为 1 台机
器，进行生产线平衡调节、优化配置以及传送操作。
4.2 普通设定
4.2.1 建立工厂
新建工厂的操作步骤如下。若是在现有的工厂中设置新的生产线，则无须进行此操作。

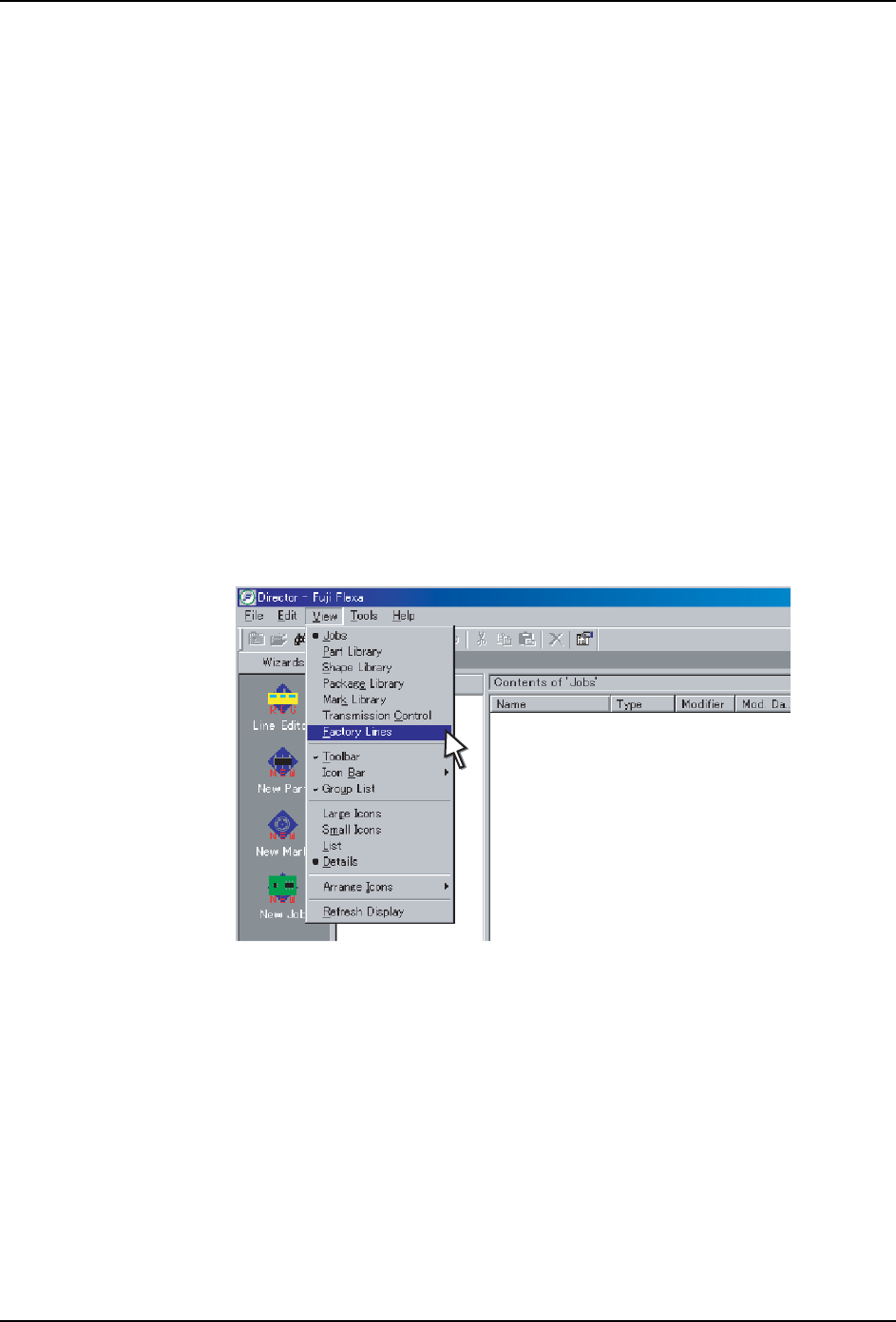

1. 从导向器 [ 查看 ] 菜单中选择 [ 生产线 ]。
01SET-0283E
4. Fuji Flexa 生产线构成的设定 SET-NXT3-006S1
82 NXT III 安装手册

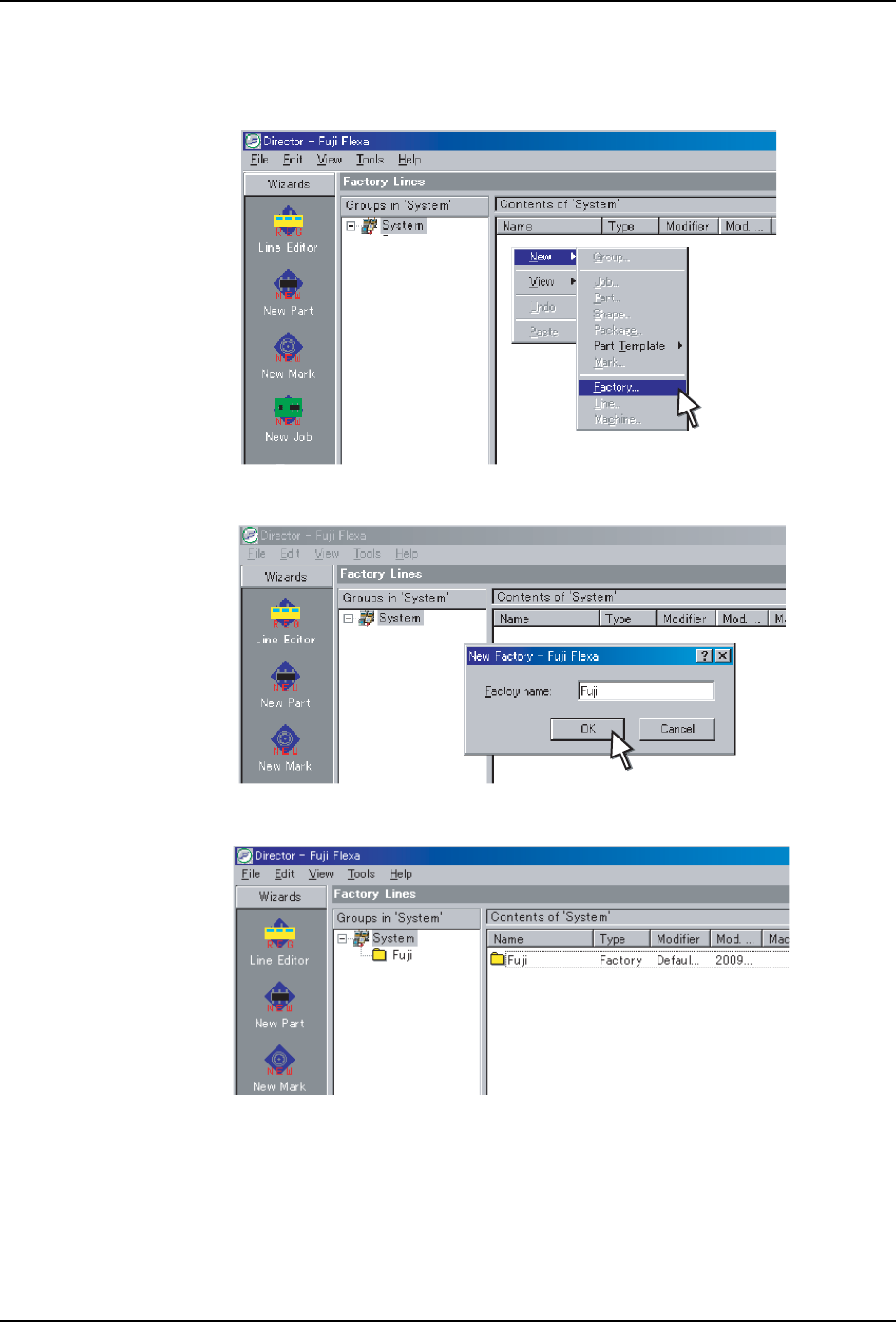

2. 在 [ 组：系统 ] 中显示组和项目。[ 打开的组：...] 中则显示 [ 组：系统 ] 中的内容。
如果是初次进行工厂设置，[ 组：系统 ] 中只显示 [ 系统 ]。请在 [ 打开的组：...] 区
域右击任意位置，选择 [ 新建 ] → [ 工厂 ]。
3. 显示出 [ 新建工厂 ] 对话框。请在文本框中输入新建工厂名称，点击 [OK]。
4. 请确认工厂名显示在两边的区域。
01SET-0284E
01SET-0285E
01SET-0286E
SET-NXT3-006S1 4. Fuji Flexa 生产线构成的设定
NXT III 安装手册 83
4.2.2 建立生产线

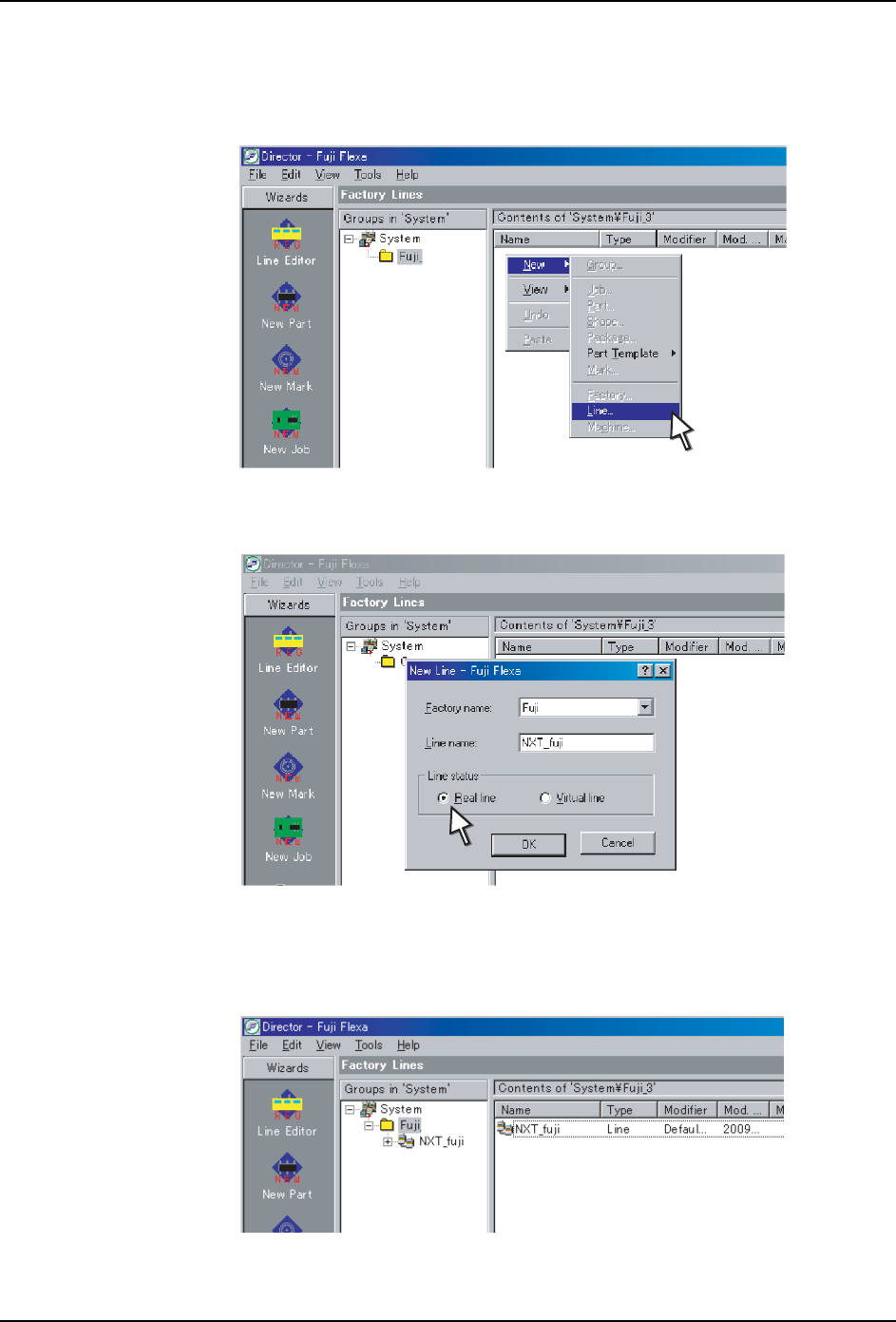

1. 在 [ 组：系统 ] 区域中选择了工厂名称的状态下，在 [ 打开的组：...] 区域内的任意位
置单击右键后，选择[新建]→[生产线]。出现[新建生产线]对话框。
2. 显示出 [ 新建生产线 ] 对话框。请在 [ 生产线名 ] 中输入生产线名称，选择生产线状态
下的选项。
备注 )“ 虚拟生产线 ” 为非实际存在的生产线。使用虚拟生产线的例子有：工厂重建后，因
为生产线将与当前生产线相异，程序员可以建立以后需使用的 Job。“ 虚拟生产线 ”
可用于在 Job 中建立生产线。更改生产线后，Job 可传输至机器。
3. 点击 [OK]。新生产线将会显示在两边区域。
01SET-0287E
01SET-0288E
01SET-0289E
