3. 机器的安装 SET-NXT3-006S1 44 NXT III 安装手册 3.3.3 基座的连接 在连接 2 台以上的基座使用时，请固定相邻的基座。 基座前侧 基座后侧 图号 名称 个数 / 位置 PM39012 筋板 2 PM39021 筋板 1 PM39031 筋板 1 PM39040 螺栓 1 N X T S ET 01 8 图号 名称 个数 / 位置 PMOKTW1 筋板 1 PMOKTY3 筋板 1 PMOKTX2 筋板…
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 43

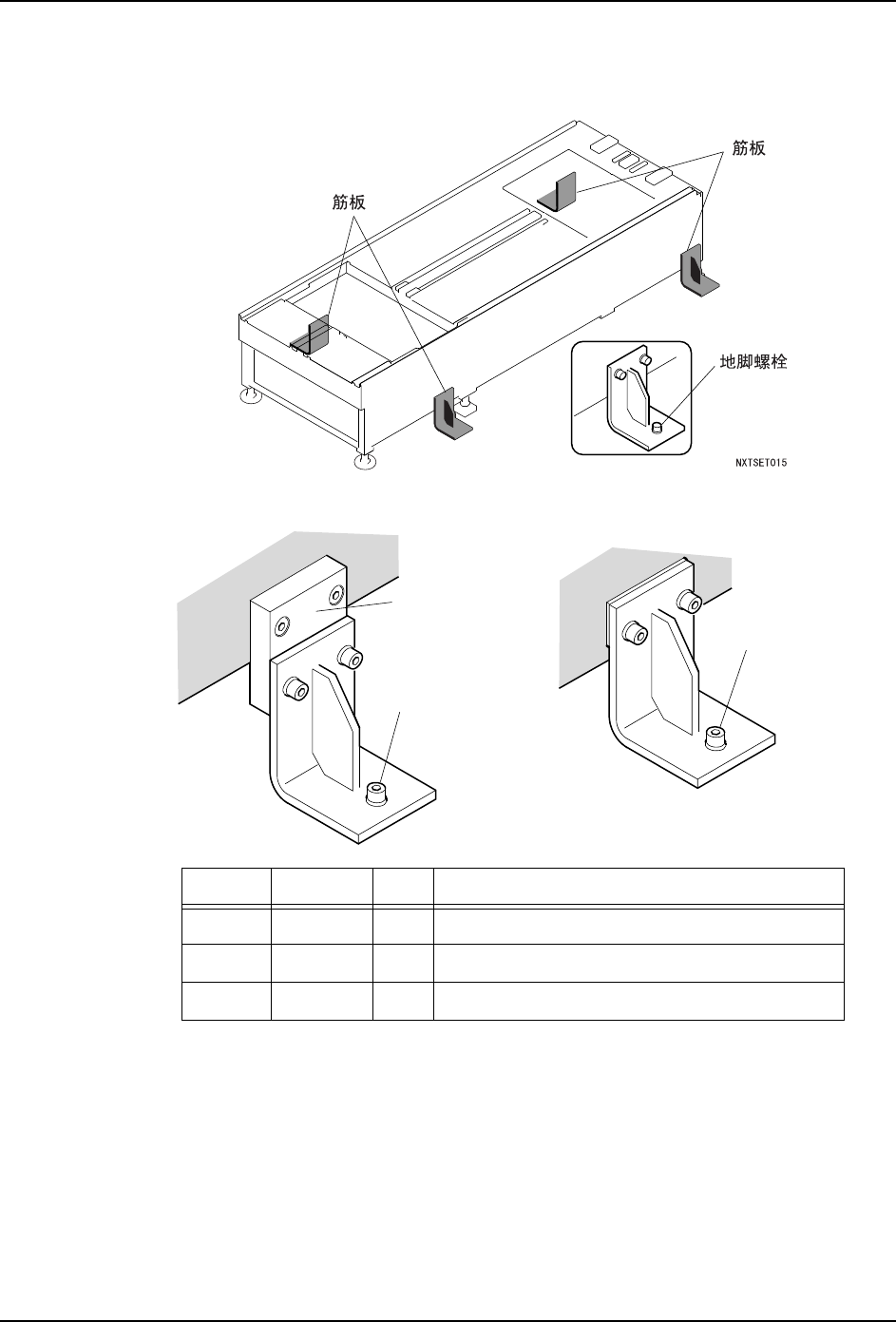

3.3.2 基座的固定＜ 2M-3 单独使用时＞
进行调整水平后，请按照下记的要领，将 2M-3 基座固定到设置位置的地面上。
图号 名称 个数 备注
PB18723 筋板 4
PB21792 垫块 4 电路板搬运高度为 912 ～ 965mm 时使用垫块。
H5123B 地脚螺栓 4 9-6-5-M10(Cut Anchor)
ൿഫ
H = 912㨪 mm
H = 900 mm
NXTSET016Sa
ഄ㛮㶎ᷧ
ഄ㛮㶎ᷧ
*+ Ңഄ䴶ࠄ⬉䏃ᵓᨀ䖤ⱘ催ᑺ
3. 机器的安装 SET-NXT3-006S1
44 NXT III 安装手册

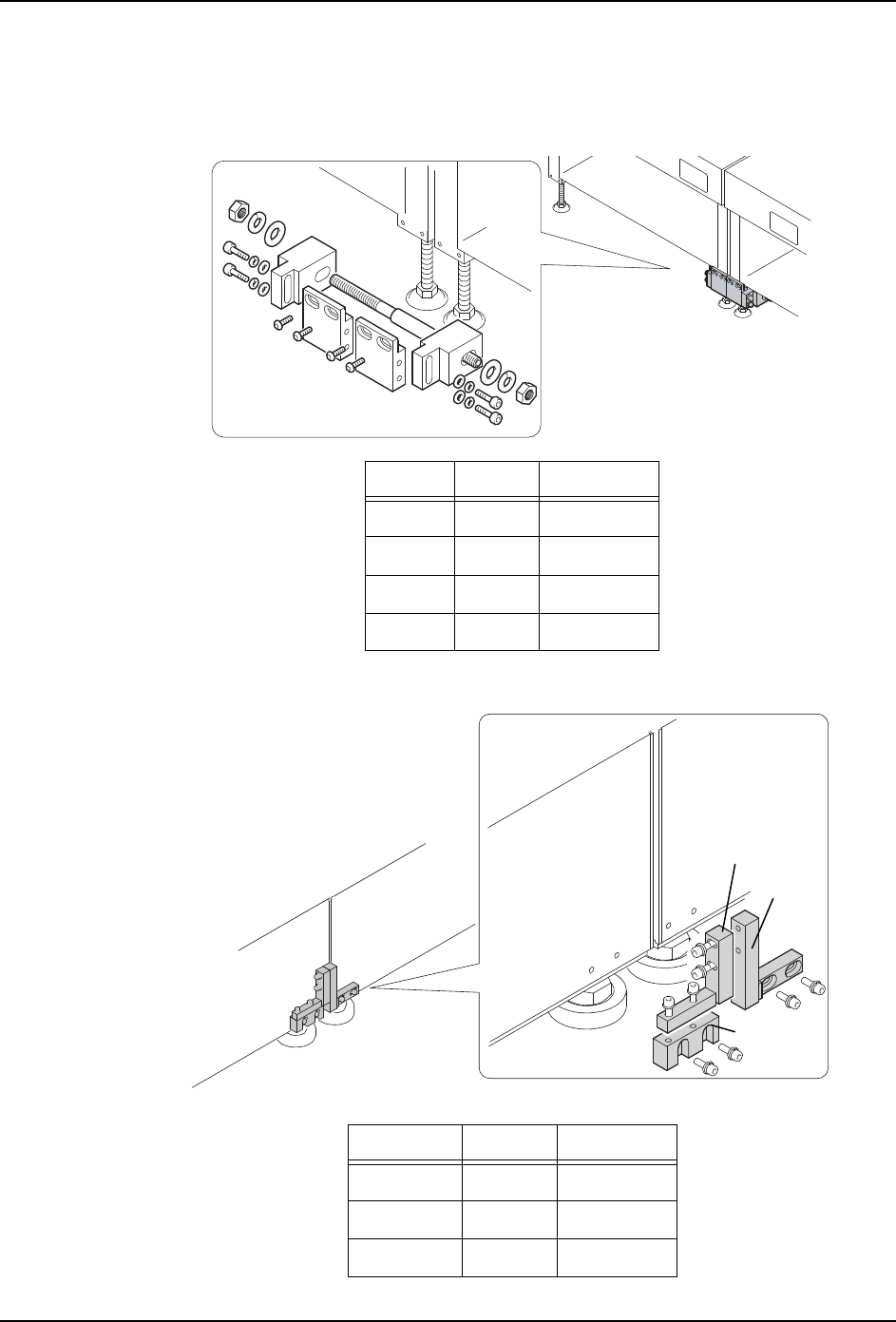

3.3.3 基座的连接
在连接 2 台以上的基座使用时，请固定相邻的基座。
基座前侧
基座后侧
图号 名称 个数 / 位置
PM39012 筋板 2
PM39021 筋板 1
PM39031 筋板 1
PM39040 螺栓 1
NXTSET018
图号 名称 个数 / 位置
PMOKTW1 筋板 1
PMOKTY3 筋板 1
PMOKTX2 筋板 1
01SET-0390
1
2
3
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 45
3.4 基座连接
以下对电源电缆，网络电缆，以及气源供应管的连接方法进行说明。
3.4.1 电源电缆
外部供电电压为 AC 200 V ～ 230 V。若电压不在此范围内，请另外准备变压器。
电源容量为 2M-3 基座时 4.0 kVA，4M-3 基座时 7.0 kVA。请务必连接到大于这个容量的电源。
此外，回路断路器的额定断路容量为 10 kA。
为确保安全，请在供电 （工厂）侧安装符合下列规格的漏电断路器。
·额定灵敏度电流值：100 mA
·动作时间：0.1 sec 以内 （高速型）

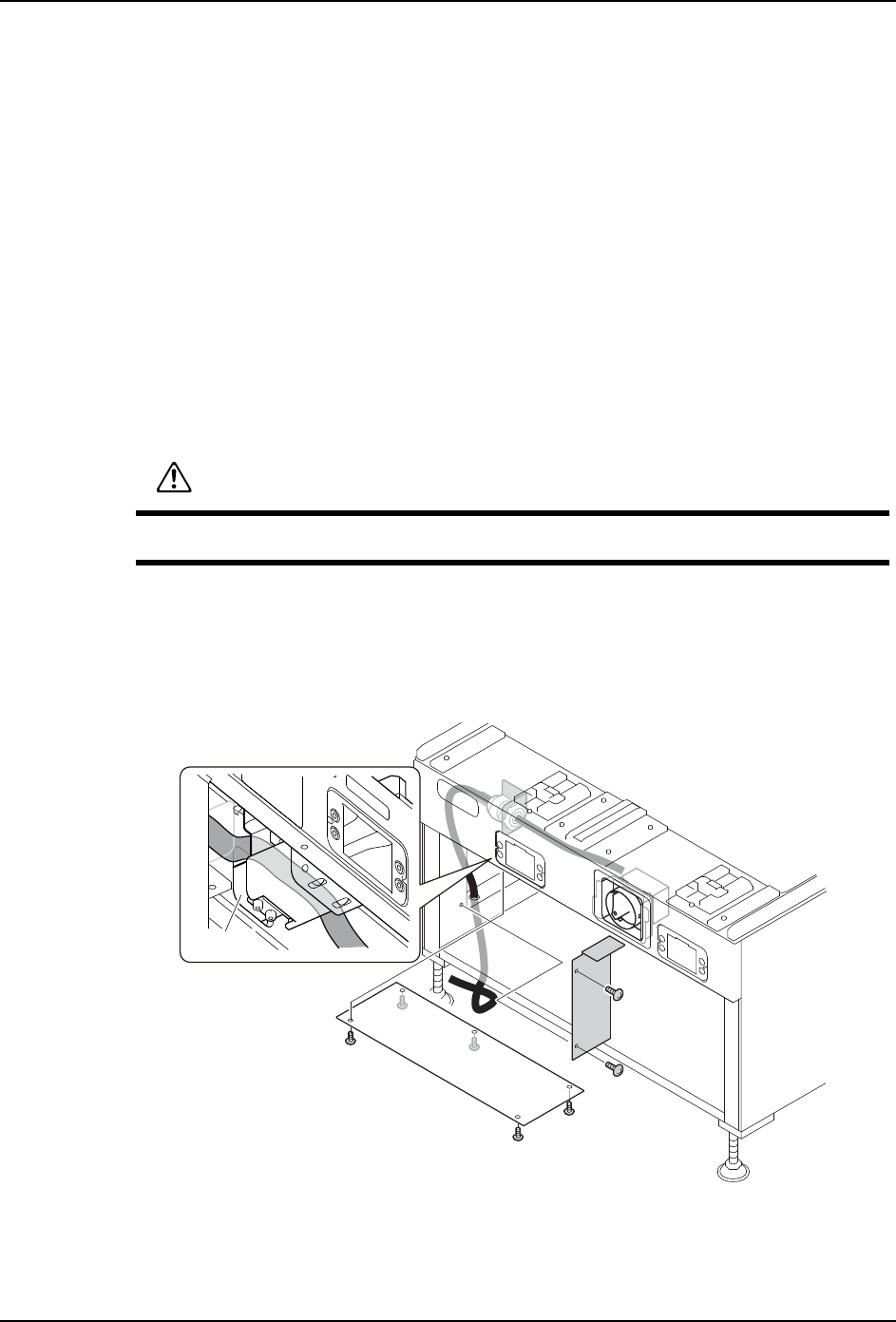

连接方法
1. 请取下废料带盒，拆除主电源开关下的盖板和基座内侧的侧盖板。
2. 把电源电缆插入到电源接口中，配线到主电源开关。途中，将电源电缆接通到电缆夹紧
装置上。
备注 )请将电源电缆通过导轨深处的上侧。
危险
操作前请确保外部电源断开，电缆中没有电流通过。
01SET-0454-S
