3. 机器的安装 SET-NXT3-006S1 70 NXT III 安装手册 料盘箱固定筋板的拆除 在料盘单元 -LT 上安装有下记类型的料盘箱固定筋板 ( 红色 ) 时请按照以下步骤拆除。 固定 筋板正面上部门、正面下部门内 各自有 1 个。 1. 请把料盘单元 -LT 设定为电源 OFF 的状态。 2. 请打开正面上部门。 3. 请拆除安装螺栓、取下固定筋板 。 4. 请从拆下的固定筋板上取下部件 A。 5. 请使用固定筋板上所带…
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 69
3.8 料盘单元 -LT
3.8.1 固定筋板的拆除
请拆除安装在料盘单元 -LT 上的固定筋板 ( 红色 )。
请保管好拆除的筋板和螺栓。移设时需要重新使用。
警告
将料盘单元 -LT/LTC 安装到机器本体上时，请确认在料盘单元 -LT/LTC 和机器本体之
间无人存在。
料盘单元 -LT/LTC 从机器本体上取出的状态下，请锁紧脚轮。
注意
进行料盘单元 -LT/LTC 高度调整手柄的操作时，请注意不要使手指夹在手柄和盖罩之
间。
30SET-0111a
3. 机器的安装 SET-NXT3-006S1
70 NXT III 安装手册

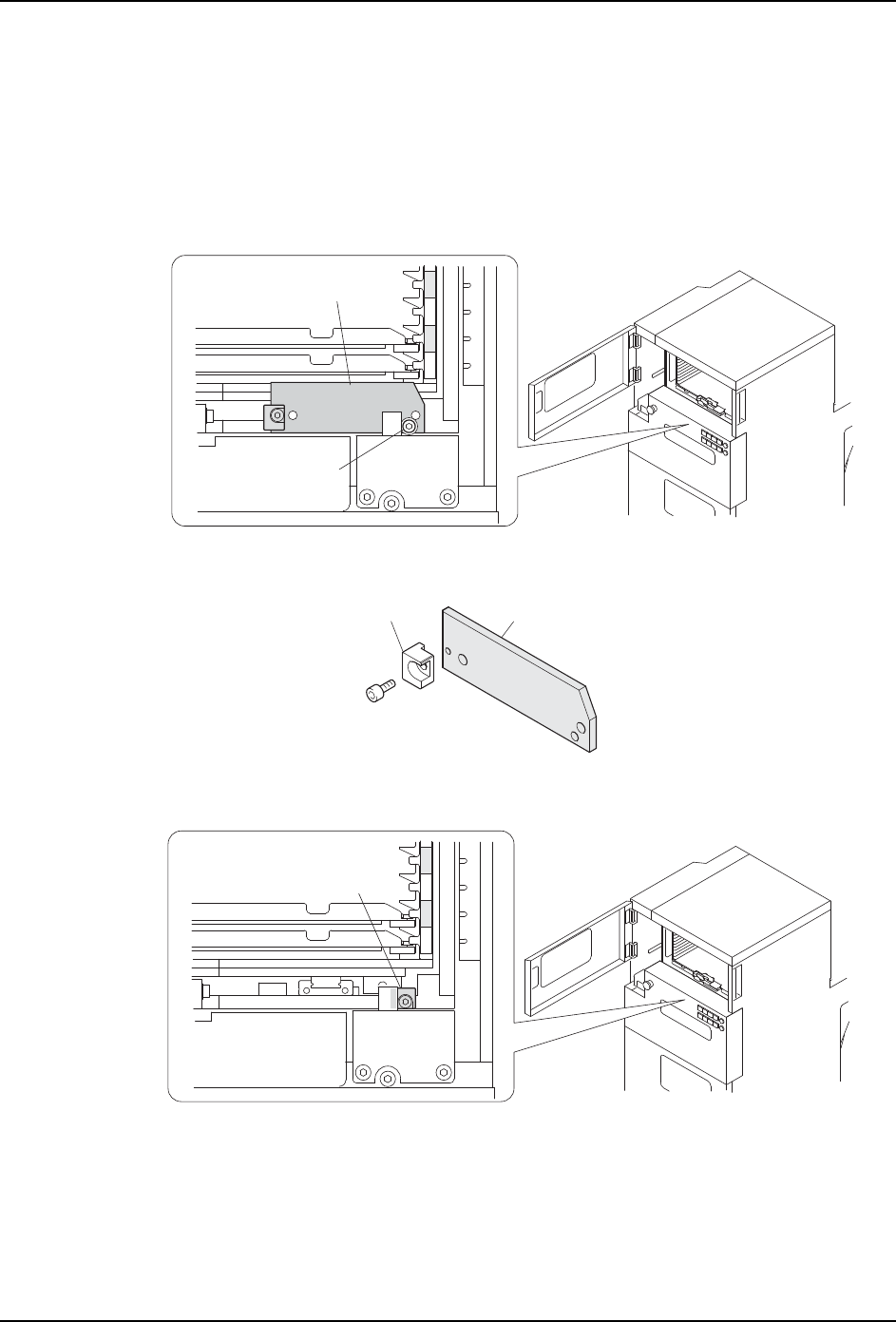

料盘箱固定筋板的拆除
在料盘单元 -LT 上安装有下记类型的料盘箱固定筋板 ( 红色 ) 时请按照以下步骤拆除。固定
筋板正面上部门、正面下部门内各自有 1 个。
1. 请把料盘单元 -LT 设定为电源 OFF 的状态。
2. 请打开正面上部门。
3. 请拆除安装螺栓、取下固定筋板。
4. 请从拆下的固定筋板上取下部件 A。
5. 请使用固定筋板上所带有的孔，安装部件 A。( 安装螺栓的紧固扭矩 :1.47 Nm)
ᅮㄟᵓ
6(76
ᅝ㺙㶎ᷧ
01SET-0232S
ᅮㄟᵓ
䚼ӊA
01SET-0233S
䚼ӊA
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 71
6. 请确认下侧的料盘箱处于退让位置。
7. 请打开正面下部门。
8. 请拆除安装螺栓，取下固定筋板。
9. 请从拆除的固定筋板取下部件 A。
10.请使用固定筋板所带有的孔，安装部件 A。( 安装螺栓的紧固扭矩 :1.47 Nm)
11.请保管好拆下的筋板，在移设时候要再使用。
6(76
ᅮㄟᵓ
ᅝ㺙㶎ᷧ
01SET-0232S
ᅮㄟᵓ
䚼ӊA
6(76
ᅮㄟᵓ
ᅝ㺙㶎ᷧ
