3. 机器的安装 SET-NXT3-006S1
72 NXT III 安装手册
3.8.2 高度和倾斜度的调整
该作业需要使用水平仪 （2 个）。首先，在从机器本体上拆下了料盘单元 -LT 的状态下，预
调整高度和倾斜度。接着，在料盘单元 -LT 被夹紧在机器本体的状态下进行主调整。

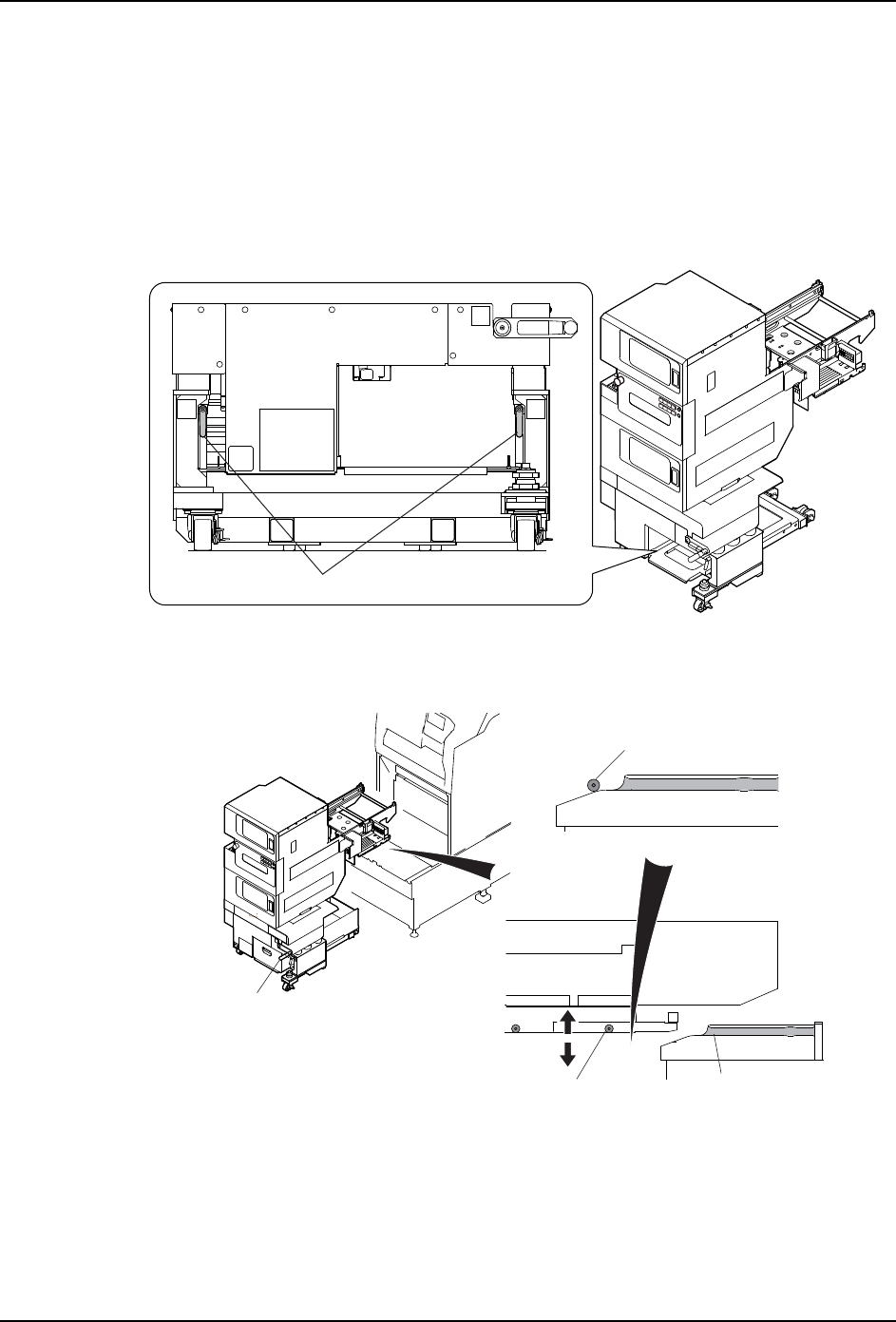

1. 进行安装料盘单元 -LT 的机器侧的准备。请从模组上拆下料带元件相关的单元，变更元
件相机的位置。详细请参照 「NXT III 机械手册」的 「基本操作」章节的 「料盘单元 -
LT 的拆除 / 安装」。
2. 逆时针拧松料盘单元 -LT 下方的左右锁定杆。
3. 旋转折叠式手柄，使料盘单元 -LT 的滚轮与模组端料站基座槽的大致高度相一致。此
时，请不要将料盘单元 -LT 插入机器本体。
䬷ᇐᢁ᷺
30SET-0112Sa
01SET-0136Sa
ᯏⴎঋݹⲺ┐䖤
ᣎਖᕅᢁ᷺
ᯏㄏะᓝⲺ″
ᯏⴎঋݹⲺ┐䖤
SET-NXT3-006S1 3. 机器的安装
NXT III 安装手册 73

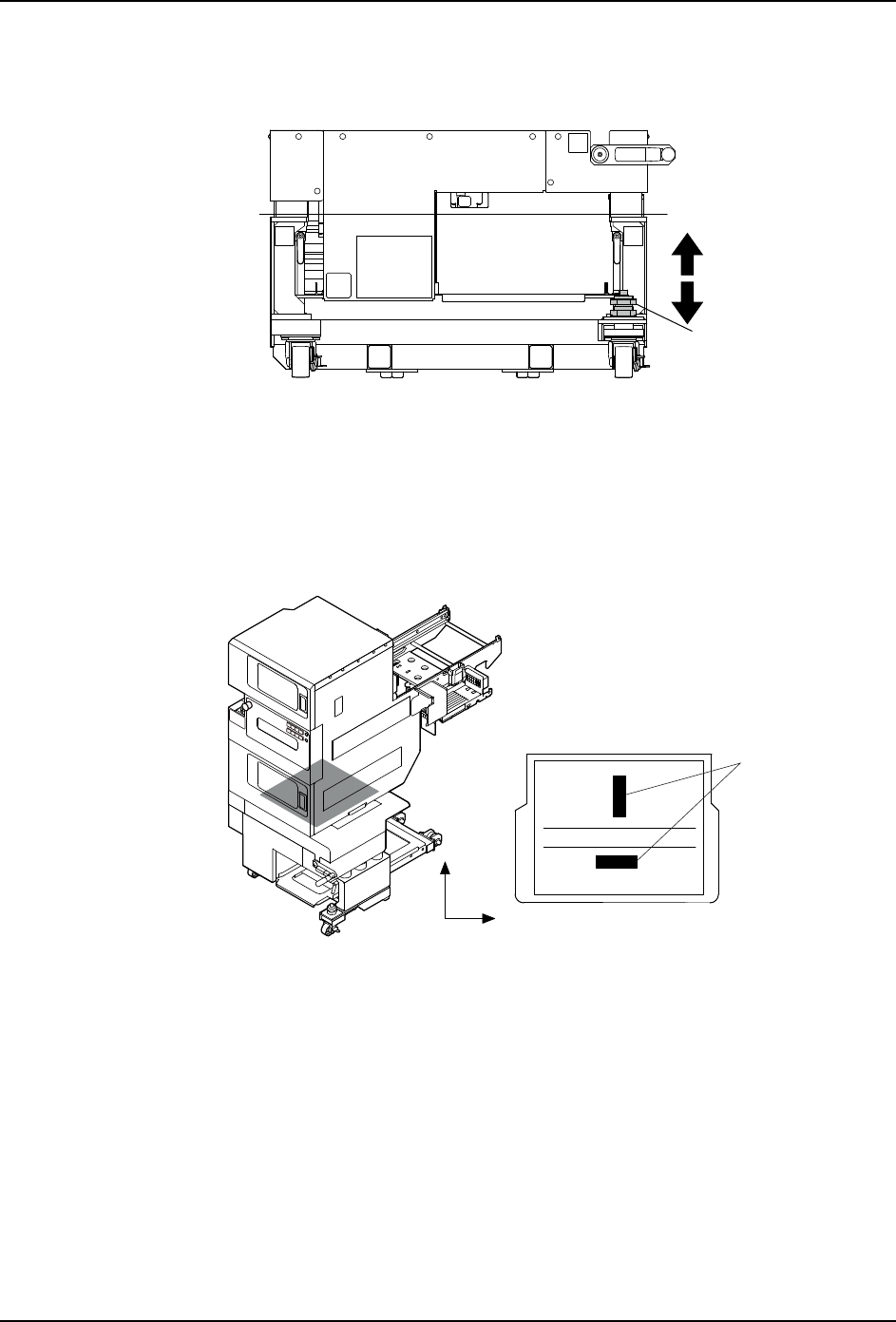

4. 向左旋松料盘单元 -LT 右下方的锁定旋钮。请旋转螺栓，大致调整出 X 轴方向的水平
度。请一边用手柄进行高度调整，一边使料盘单元 -LT 的滚轮左右与机器侧料站基座槽
的高度一致。
5. 将料盘单元 -LT 慢慢插入电源 ON 状态下的本机内部。料盘单元 -LT 完全插入后会自动
被夹紧。
6. 使用软件工具 「Equipment Check」的 「移动到水平位置」指令移动到下侧的料盘箱。
关于 Equipment Check 的操作方法，请参考 「NXT III 系统手册」的 「Equipment
Check」。
7. 打开下部门，在料盘单元 -LT 内的下部平板上安放 2 个水平仪。
30SET-0040Sa
XX'
䈹᮪㷰ѓ
30SET-0114Sa
䰞ם
≪ᒩԠ
Y
X
3. 机器的安装 SET-NXT3-006S1
74 NXT III 安装手册

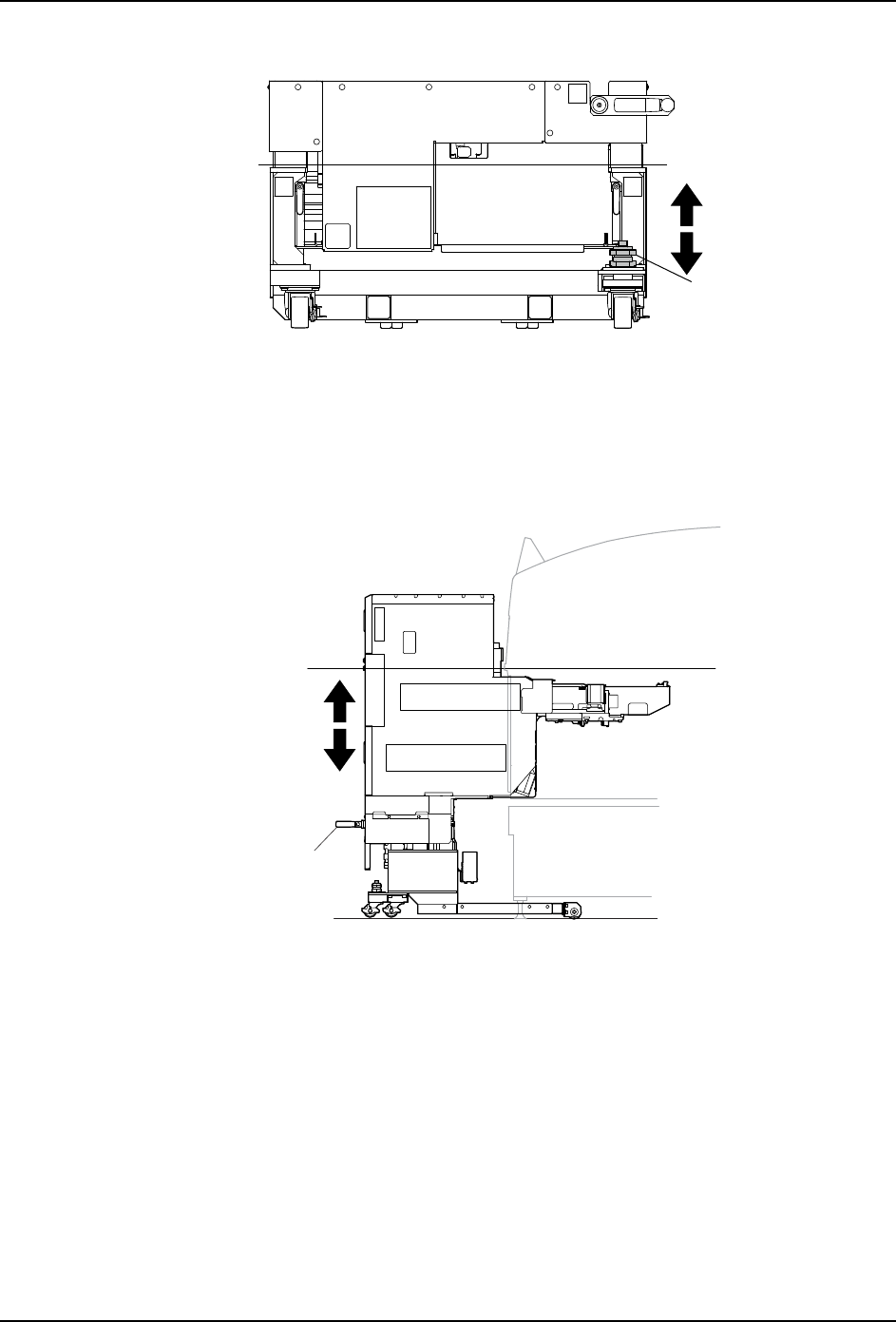

8. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
9. 向右拧紧锁定旋钮。
10.一边看水平仪一边旋转折叠式手柄，调整料盘单元 -LT 的高度并使其在 Y 轴方向达到水
平度。
注意 )由于料盘单元 -LT 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢
慢小心的进行调整。
11.紧固左右的锁定杆。
12.锁定左右的脚轮。
30SET-0040Sa
XX'
䈹᮪㷰ѓ
01SET-0384S
ᢡཾᘧᡭ
㝐䖤
YY'
