Rev 4 .0 机器控制参数 2-4-3 OCC 坏板标记 2-4-3-1 设定项目 No. 项目 输入范围 单位 备考 最小值 最大值 1 对比度图案 0 19 2 最大值 3 最小值 2- 36
Rev4.0
机器控制参数
2-4-2 数字放大
2-4-2-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 L-OCC/R-OCC左右摄像机选择
0: L-OCC
1: R-OCC
2 控制表
数据有効／无效
0: 无效
1: 有効
表号 0 3
倍率
0: 未设置
1: 等倍
2: 2倍
3: 4倍
应用最大长辺寸法
0.1µm
2-35
Rev4.0
机器控制参数
2-4-3 OCC坏板标记
2-4-3-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 对比度图案 0 19
2 最大值
3 最小值
2-36
Rev4.0
机器控制参数

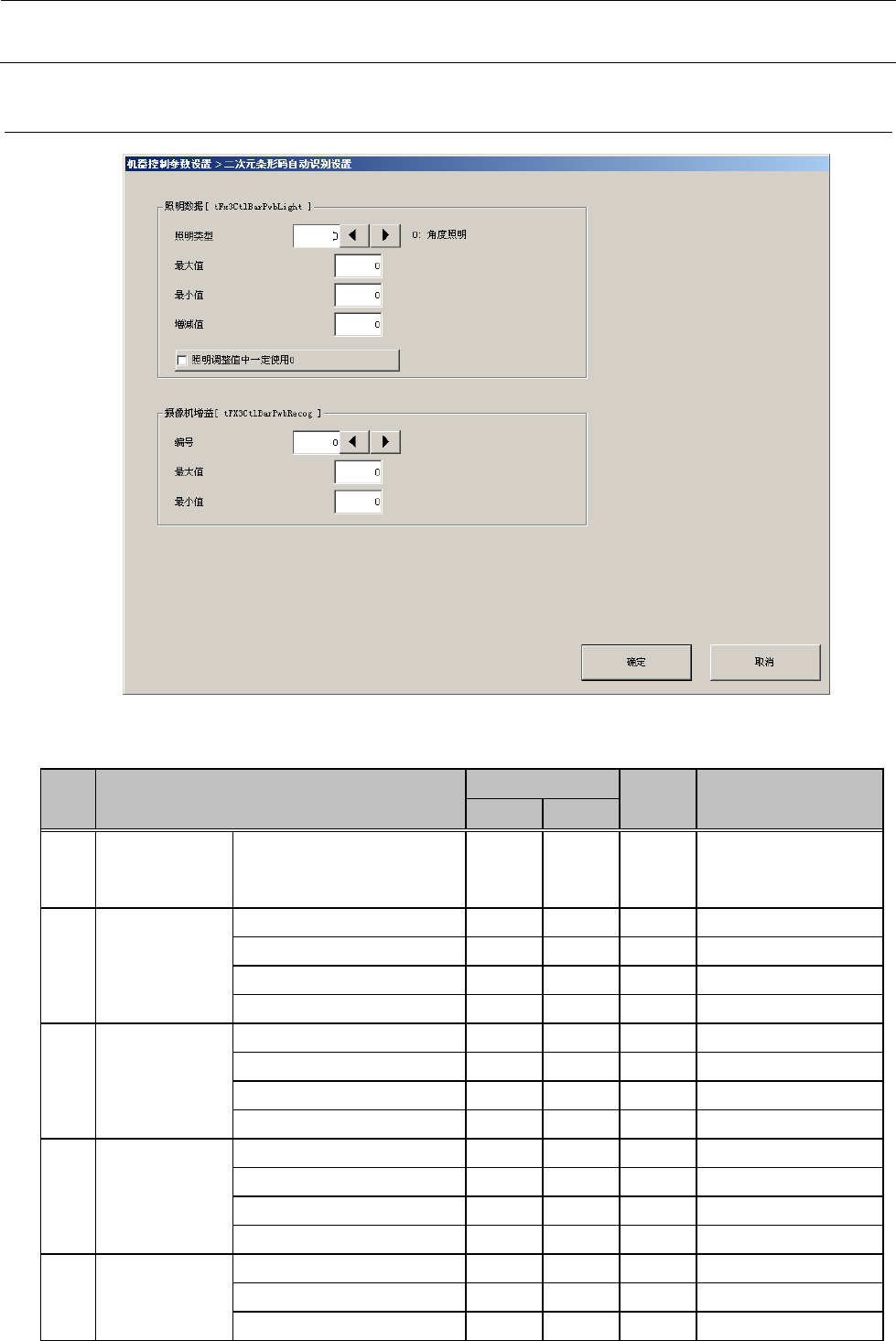

2-4-4 二次元条形码自动识别设置
2-4-4-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 照明类型
0: 角度照明
1: 垂直照明
2: 外圈照明 (选项)
2 角度照明值
最小值 0 255 照明最小值
最大值 0 255 照明最大值
増减值 0 255 照明増减值
照明调整值中一定使用0
3 垂直照明值
最小值 0 255 照明最小值
最大值 0 255 照明最大值
増减值 0 255 照明増减值
照明调整值中一定使用0
4 外圈照明值
最小值 0 255 照明最小值
最大值 0 255 照明最大值
増减值 0 255 照明増减值
照明调整值中一定使用0
5 摄像机增益
No 0 31 初期值: 0
Max 0 255 摄像机增益最大值
Min 0 255 摄像机增益最小值
2-37
