Rev 4 .0 机器控制参数 2-5-1-1 设定项目 No. 项目 输入范围 单位 备考 最小值 最大值 1 吸嘴 0 499 参照 2-5-1-2 吸嘴 吸嘴指标号码 0 ～ 499 对应吸嘴号码 500 ～ 9 99 2 吸嘴有无判定阈值 ( 真空等级 ) 0 255 3 元件有无判定值 ( 吸取 时检查 ) ( 吸附时真空等级 ) 0 255 4 吸取重试判定值 ( 真空等级 ) 0 255 5 元件有无判定值 ( 贴片 前检…
Rev4.0
机器控制参数
2-5 其他

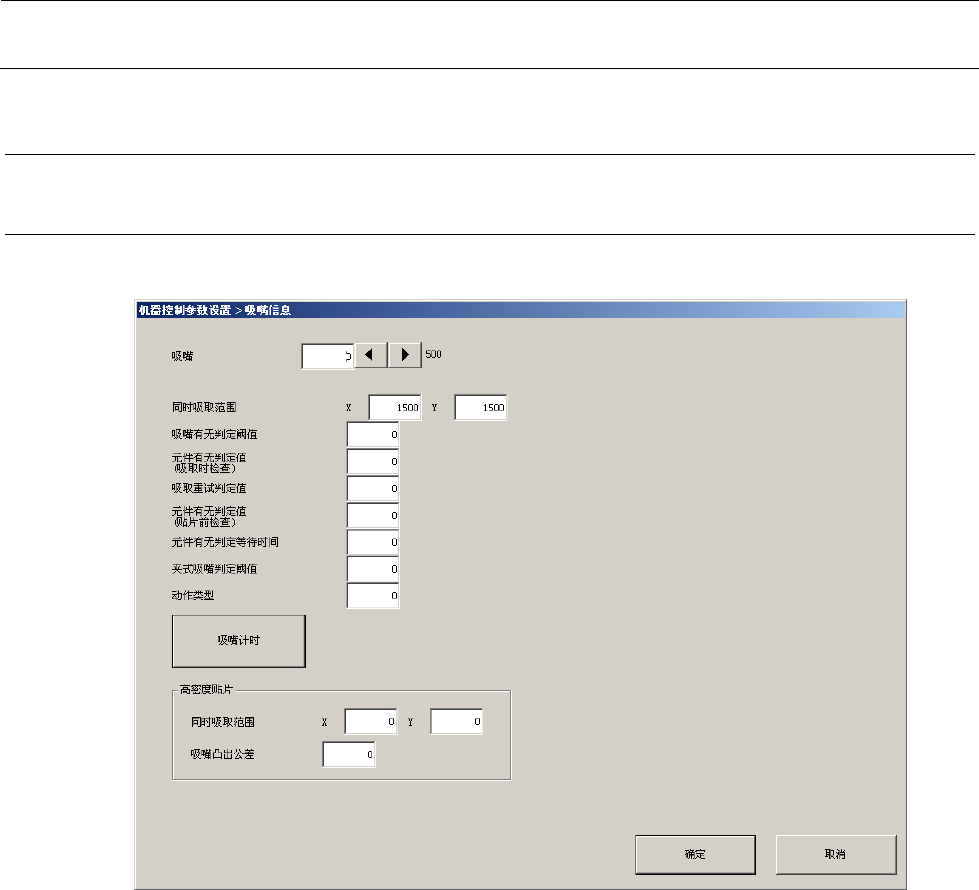

2-5-1 吸嘴信息
选择「吸嘴计时」按钮，将显示吸嘴计时。
2-40
Rev4.0
机器控制参数
2-5-1-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 吸嘴 0 499
参照2-5-1-2吸嘴
吸嘴指标号码0～499
对应吸嘴号码500 ～
999
2
吸嘴有无判定阈值
(真空等级)
0 255
3
元件有无判定值 (吸取
时检查)
(吸附时真空等级)
0 255
4
吸取重试判定值
(真空等级)
0 255
5
元件有无判定值 (贴片
前检查)
(贴装真空等级)
0 255
6 元件有无判定等待时间
7
夹式吸嘴判定阈值
(真空等级)
0 255
8 动作类型
9
同时吸取范围
X
同时吸取优先模式时
10 Y
11
高密度贴片
同时吸取范围 X
位置吸取优先模式时 12 同时吸取范围 Y
13 吸嘴凸出公差
2-5-1-2 吸嘴
No.
类别
内容
1 0～9 FX3_C_NOZZLE500 to FX3_C_NOZZLE509 激光定心用 标准吸嘴
2 10～49 FX3_C_NOZZLE510 to FX3_C_NOZZLE549 激光定心用 次标准吸嘴
3 50～199 FX3_C_NOZZLE550 to FX3_C_NOZZLE699 激光定心用 用户特殊吸嘴
4 200～299 FX3_C_NOZZLE700 to FX3_C_NOZZLE799 激光定心用 大型吸嘴
5 300～329 FX3_C_NOZZLE800 to FX3_C_NOZZLE829 激光定心用 内闭夹式吸嘴
6 330～349 FX3_C_NOZZLE830 to FX3_C_NOZZLE849 激光定心用 内闭夹式吸嘴 (大型)
7 350～379 FX3_C_NOZZLE850 to FX3_C_NOZZLE879 激光定心用 外开夹式吸嘴
8 380～399 FX3_C_NOZZLE880 to FX3_C_NOZZLE899 激光定心用 外开夹式吸嘴 (大型)
9 400～499 FX3_C_NOZZLE900 to FX3_C_NOZZLE999 激光定心用 不能更换吸嘴
2-41
Rev4.0
机器控制参数
2-5-2 吸嘴共通信息
2-5-2-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 吸嘴长度 0 7 0～3: 元件高度
2 有效值 4～7: 预备
2-42
