Rev4.0
机器控制参数

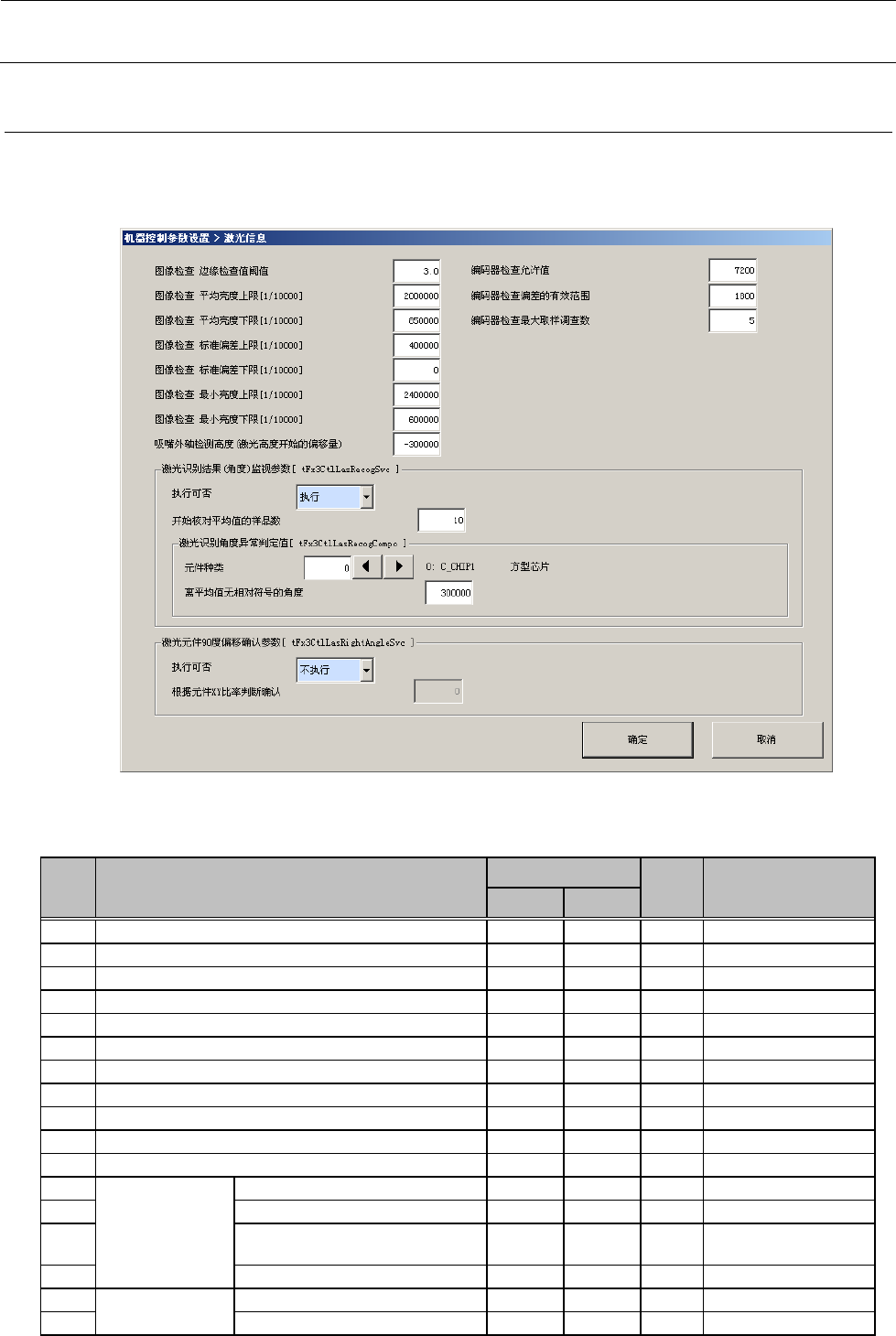

2-5-18 激光信息
激光识别结果（角度）监视参数的设定通过在[执行可否]中选择[执行]使编译成为可能。
激光元件90度角度偏移确认参数的设定通过在[执行可否]中选择[执行]使编译成为可能。
2-5-18-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
图像检查 边缘检查值阈值
-100
100
初期值: 3.0
2
图像检查 平均亮度上限 [1/10000]
初期值: 2000000
3
图像检查 平均亮度下限 [1/10000]
初期值: 850000
4
图像检查 标准偏差上限 [1/10000]
初期值: 400000
5
图像检查 标准偏差下限 [1/10000]
初期值: 0
6
图像检查 最小亮度上限 [1/10000]
初期值: 2400000
7
图像检查 最小亮度下限 [1/10000]
初期值: 600000
8
吸嘴外轴检测高度(激光高度开始的偏移量)
初期值: -300000
9
编码器检查允许值
初期值: 7200
10
编码器检查偏差的有效范围
初期值: 1800
11
编码器检查最大取样调查数
初期值: 5
12
激光识别结果
(角度)监视参
数
执行可否
初始状态: 执行
13
开始核对平均值的样品数
0
255
初期值: 10
14 元件种类
参照 2-5-18-2 元
件种类
15
离平均值无相对符号的角度
初期值: 300000
16
激光元件90度
偏移确认参数
执行可否
初始状态: 不执行
17
根据元件XY比率判断确认
初期值: 0
2-65
Rev4.0
机器控制参数
2-5-18-2 元件种类
No.
类别
内容
1 0 C_CHIP1 方型芯片
2 1 C_CHIP2 圆筒形芯片
3 2 C_CHIP3 铝电解电容器
4 3 C_CHIP4 网络电阻
5 4 C_CHIP5 微调电容器
6 5 C_SOT SOT
7 6 C_SOJ SOJ
8 7 C_GaAsFET GaAsFET
9 8 C_LED 方型芯片 (LED)
10 9 C_CHIP_OTHER 其他芯片
11 10 C_SOP SOP
12 11 C_QFP QFP
13 12 C_PLCC PLCC (QFJ)
14 13 C_TSOP TSOP
15 14 C_TSOP2 TSOP2
16 15 C_BQFP BQFP (带减震器QFP)
17 16 C_BGA BGA (PBGA)
18 17 C_CBGA CBGA
19 18 C_HSOP 带散热片SOP
20 19 C_FBGA FBGA (CSP)
21 20 C_QFN QFN
22 21 C_IC_OTHER 其他IC元件
23 22 C_CONN 单向引脚插头
24 23 C_CON2 双向引脚插头
25 24 C_CONZ Z形引脚插头
26 25 C_EXCON 扩展引脚插头
27 26 C_OLC 外形定心元件
28 27 C_PANEL 外形识别元件
29 28 C_CONN_OTHER 其它插头
30 29 C_SKT_J J形引脚插座
31 30 C_SKT_G 鸥翼式插座
32 31 C_SKT_B 带减震器插座
33 32 C_SKT_OTHER 其它IC插座
34 33 C_HIC HIC (基板元件)
35 34 C_ELEMENT1 通用图形元件 1
36 35 C_ELEMENT2 通用图形元件 2
37 36 C_ELEMENT3 通用图形元件 3
38 37 C_SOPDIMM DIMM插座
39 38 C_TI_BCHIP (特订)
40 39 C_TR_UL 三极管 (左上缺口)
41 40 C_TR_UR 三极管 (右上缺口)
42 41 C_TR_LL 三极管 (左下缺口)
43 42 C_TR_LR 三极管 (右下缺口)
44 43～48 预备
45 49 C_OTHER 其他元件
2-66
Rev4.0
机器控制参数
2-5-19 LNC60用户模板数据
