Rev4.0
机器控制参数

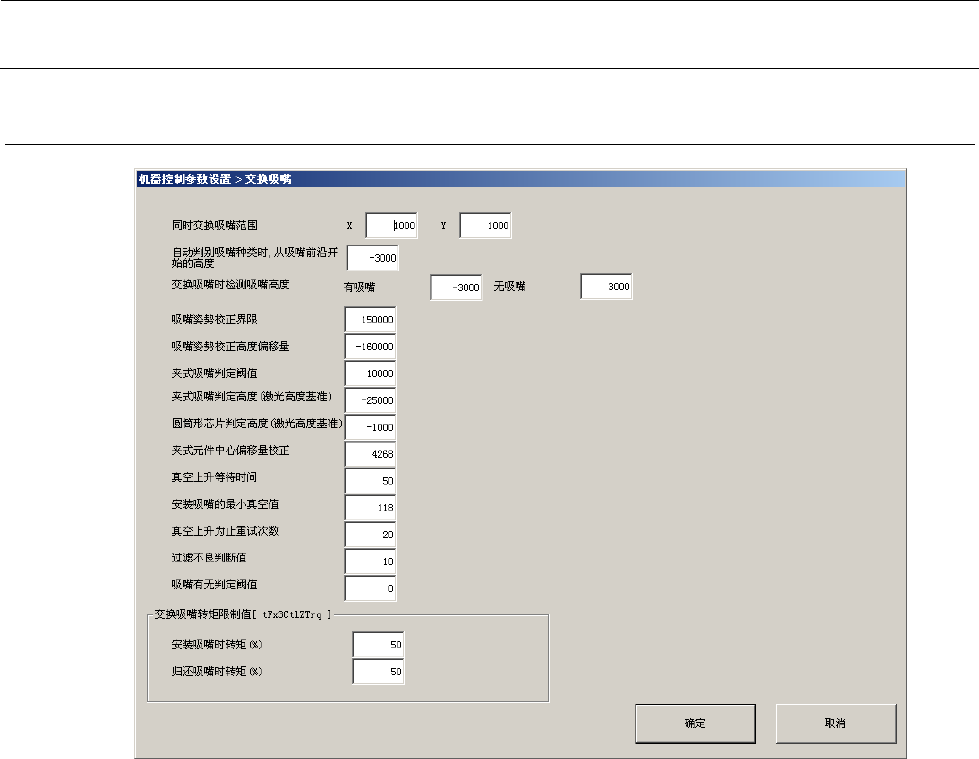

2-5-4 交换吸嘴
2-44
Rev4.0
机器控制参数
2-5-4-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
同时交换吸嘴
范围
X 0.1µm
初期值: 1000
(0.1mm)
2 Y
0.1µm
初期值: 1000
(0.1mm)
3
自动判别吸嘴种类时,从吸
嘴前沿开始的高度
0.1µm
初期值: -3000
(距前端0.3mm)
4
交换吸嘴时检
测吸嘴高度
（吸嘴先端基
准）
有吸嘴 0.1µm
初期值: -3000
(0.3mm上)
5 无吸嘴 0.1µm
初期值: 3000
(0.3mm下)
6
吸嘴姿勢校正界限 0.0001°
初期值: 150000
(15°)
7
吸嘴姿勢校正高度偏移量 0.1µm
初期值: -160000
(1.6mm上)
8
夹式吸嘴判定阈值 (吸嘴
中心比较用)
0.1µm
初期值: 10000
(1.0mm)
9
夹式吸嘴判定高度 (激光
高度基准)
0.1µm
初期值: -25000
(2.5mm上)
10
圆筒形芯片判定高度 (激
光高度基准)
0.1µm
初期值: -1500
(0.15mm上)
11
夹式元件中心偏移量校正 0.1µm
初期值: 4268
(0.4268mm)
12 真空上升等待时间 ms
13 安装吸嘴的最小真空值
14
0.1µm
初期值: -7000
(-0.7mm)
15 真空上升为止重试次数 times
16 过滤不良判断值
17 吸嘴有无判定阈值
18
交换吸嘴转矩
限制值
安装吸嘴时转矩 (%) 0.1% 初期值: 50
19 归还吸嘴时转矩 (%) 0.1% 初期值: 50
2-45
Rev4.0
机器控制参数

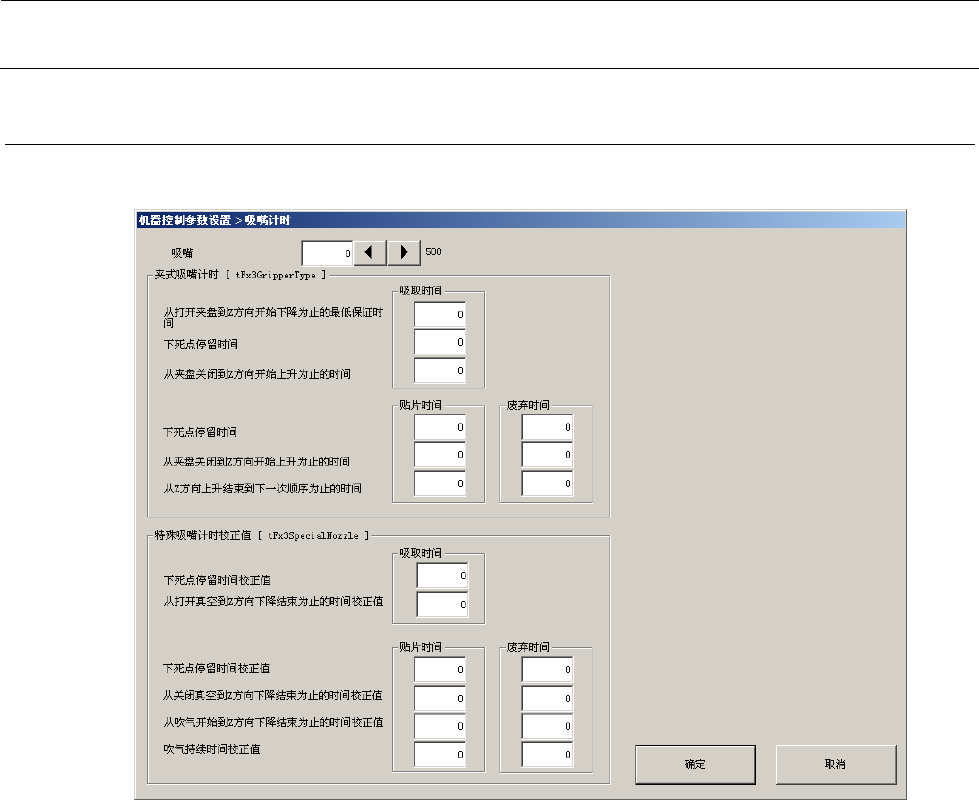

2-5-5 吸嘴计时
用[OK]按钮或[取消]按钮结束本画面后将返回吸嘴信息画面。
