2-5-23 FCS生产控制参数
2-72
Rev4.0
机器控制参数

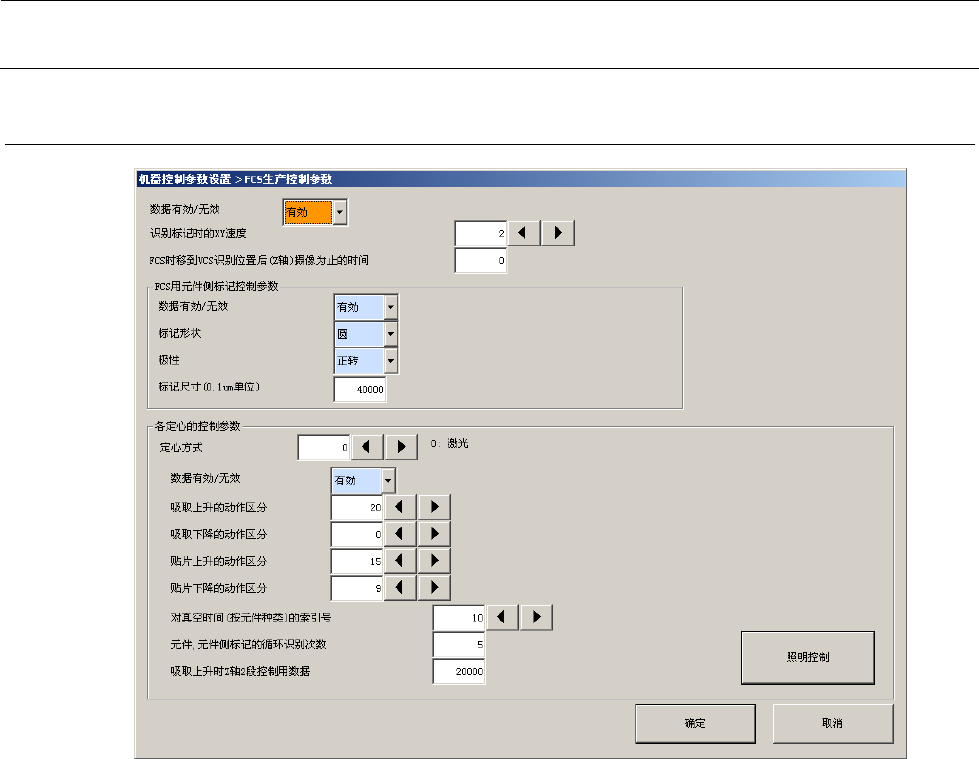

2-5-23-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 数据有効/无效
0: 无效
1: 有効 (初期值)
※1
2 识别标记时的XY速度 0 5 初期值: 2
3
FCS用元件侧
标记控制参
数
数据有効/无效
0: 无效
1: 有効 (初期值)
※2
4 标记形状 0: 圆 (初期值)
5 极性
0: 正转 (初期值)
1: 反转
6 标记尺寸 (0.1um单位) 0.1µm 初期值: 40000
7
各定心的控
制参数
定心方式 0 3
0: 激光
1,2,3: 预备
8 数据有効/无效
0: 无效
1: 有効 (初期值)
※3
9 吸取上升的动作区分 0 24 初期值 激光: 20
10 吸取下降的动作区分 0 24 初期值 激光: 0
11 贴片上升的动作区分 0 24 初期值 激光: 18
12 贴片下降的动作区分 0 24 初期值 激光: 15
13
对真空时间 (按元件种类)
的索引号
0 49 初期值: 10
14
元件,元件侧标记的循环识
别次数
初期值: 5
※1 若在“数据有效/无效”项目中选择了“无效”，则此后的项目不能编辑。照明控制按钮
变为无效。
※2 若在FCS用元件侧标记控制参数的“数据有效/无效”项目中选择了“无效”，则FCS用元
件侧标记控制参数的设置项目不能编辑。
※3 若在各定心的控制参数的“数据有效/无效”项目中选择了“无效”，则此后的项目不能
编辑。
2-73
Rev4.0
机器控制参数
2-5-24 元件、元件侧标记识别时的照明控制

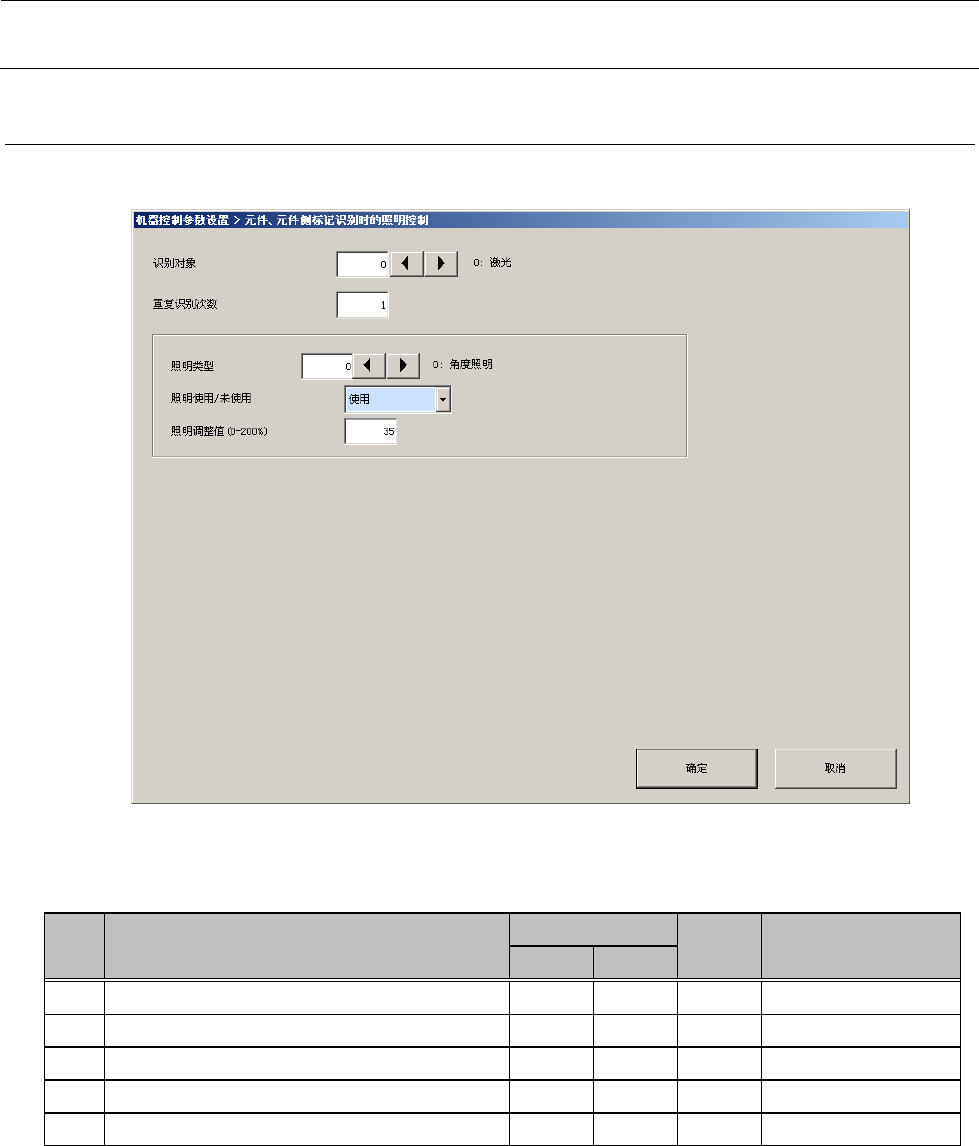

如用[OK]按钮或[取消]按钮结束本画面，则回到FCS生产控制参数设置画面。
2-5-24-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 识别对象 0 4
2 重复识别次数 0 255
3 照明类型 0 2
4 照明使用/未使用 - -
5 照明调整值 0 255
