2-1 Head
2-1-1 Z轴数据PTP动作

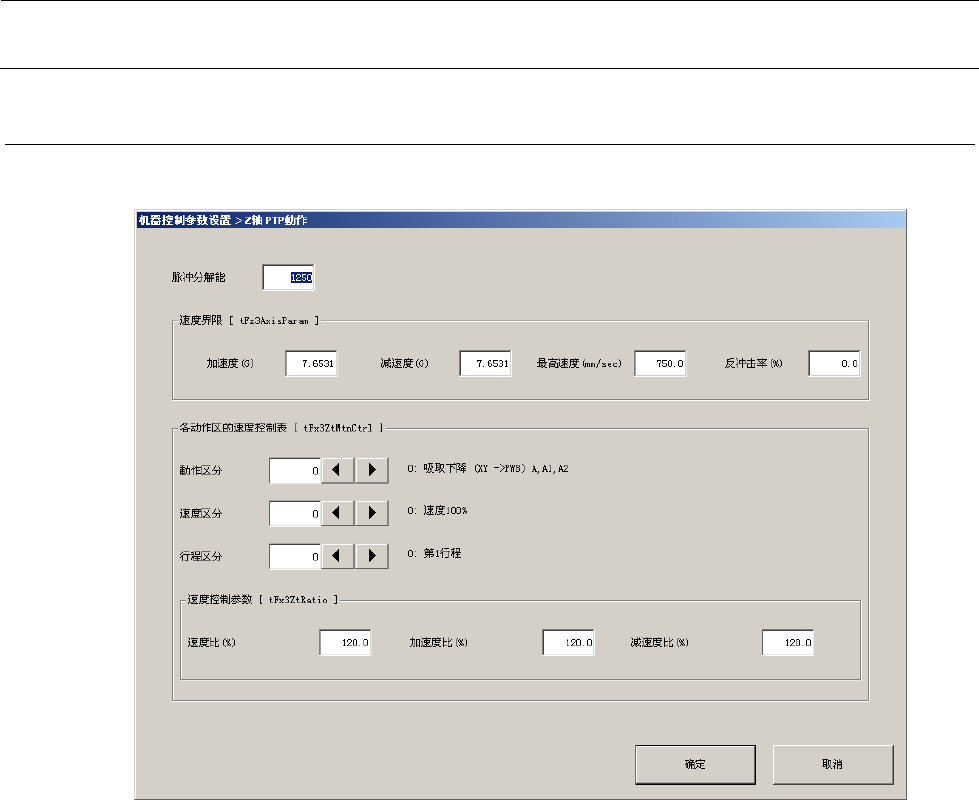

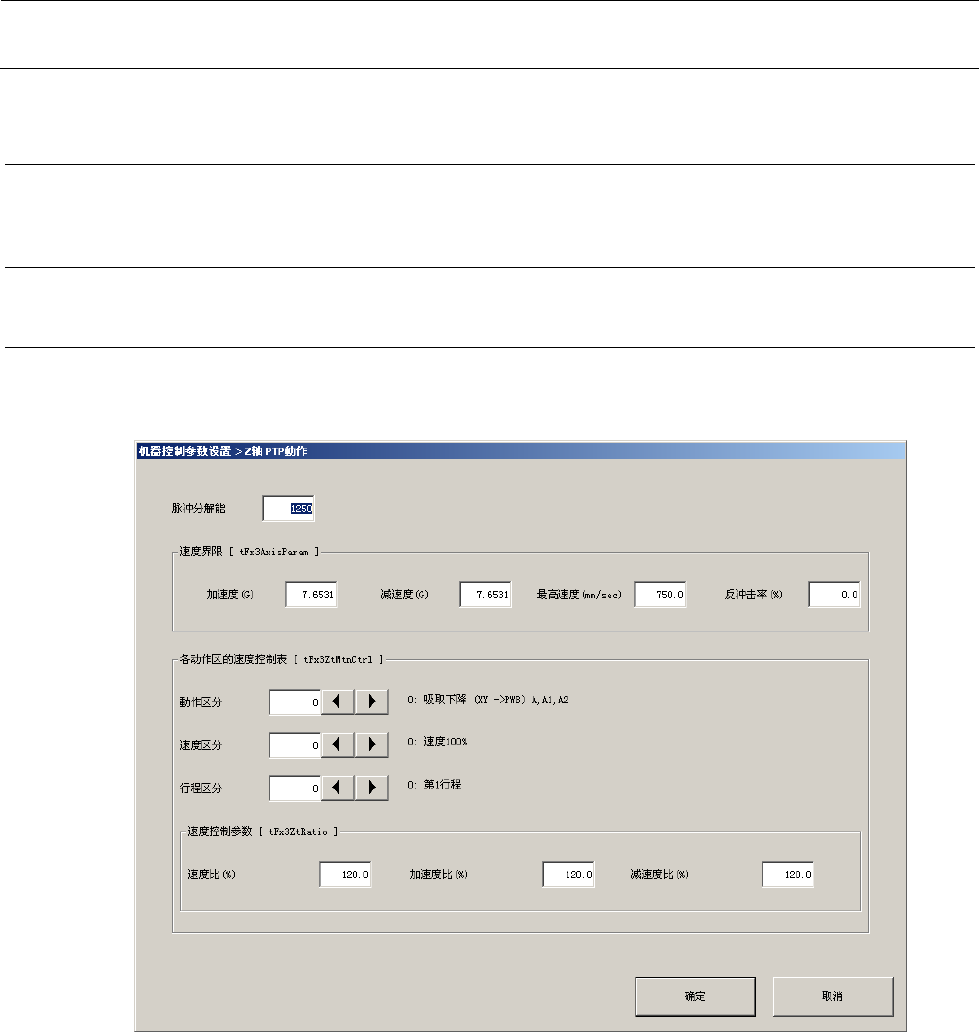

对想编译的“动作区分”、“速度区分”、“行程区分”的指数进行设定后，已设定的区分的
画面将被显示。
2-1
Rev4.0
机器控制参数
2-1-1-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 脉冲分解能
2 速度界限 加速度 (G) -10 10 G
3 减速度 (G) -10 10 G
4
最高速度
(mm/sec)
-1000000 1000000 mm/s
5 反冲击率 (%) -1000000 1000000 %
6
各动作区的速
度控制表
动作区分 0 24 参照 2-1-1-2 动作区分
7 速度区分 0 14 参照 2-1-1-3 速度区分
8 行程区分 0 1
0: 第1行程
1: 第2行程
9
速度控制参数
速度比 (%) -1000000 1000000 %
10 加速度比 (%) -1000000 1000000 %
11 减速度比 (%) -1000000 1000000 %
2-1-1-2 动作区分
2-1-1-3 速度区分
No.
类别
内容
1 0 吸取下降 (XY ->PWB) A, A1, A2
2 1 吸取下降 (LA ->PWB) B, B1, B2
3 2 吸取下降 (XY ->WP ) C, C1, C2
4 3 吸取下降 (LA ->WP ) D, D1, D2
5 4 吸取下降 (WP ->PWB) E, E1, E2
6 5 吸取上升 (PWB->XY ) A, A1, A2
7 6 吸取上升 (PWB->LA ) B, B1, B2
8 7 贴片下降 (XY ->PWB) A, A1, A2
9 8 贴片下降 (LA ->PWB) B, B1, B2
10 9 贴片上升 (PWB->XY ) A, A1, A2
11 10 贴片上升 (PWB->LA ) B, B1, B2
12 11 待命位置移动 (LA->XY )
13 12 无元件动作
14 13 FCS生产吸取上升 (PWB→XY)
15 14 FCS生产吸取上升 (PWB→LA)
16 15～24 预备
No.
类别
内容
1 0 速度100%
2 1 速度 90%
3 2 速度 80%
4 3 速度 70%
5 4 速度 60%
6 5 速度 50%
7 6 速度 40%
8 7 速度 30%
9 8 速度 20%
10 9 速度 10%
11 10 打开安全盖
12 11 速度 150%
13 12～14 预备
