Rev4.0
机器控制参数

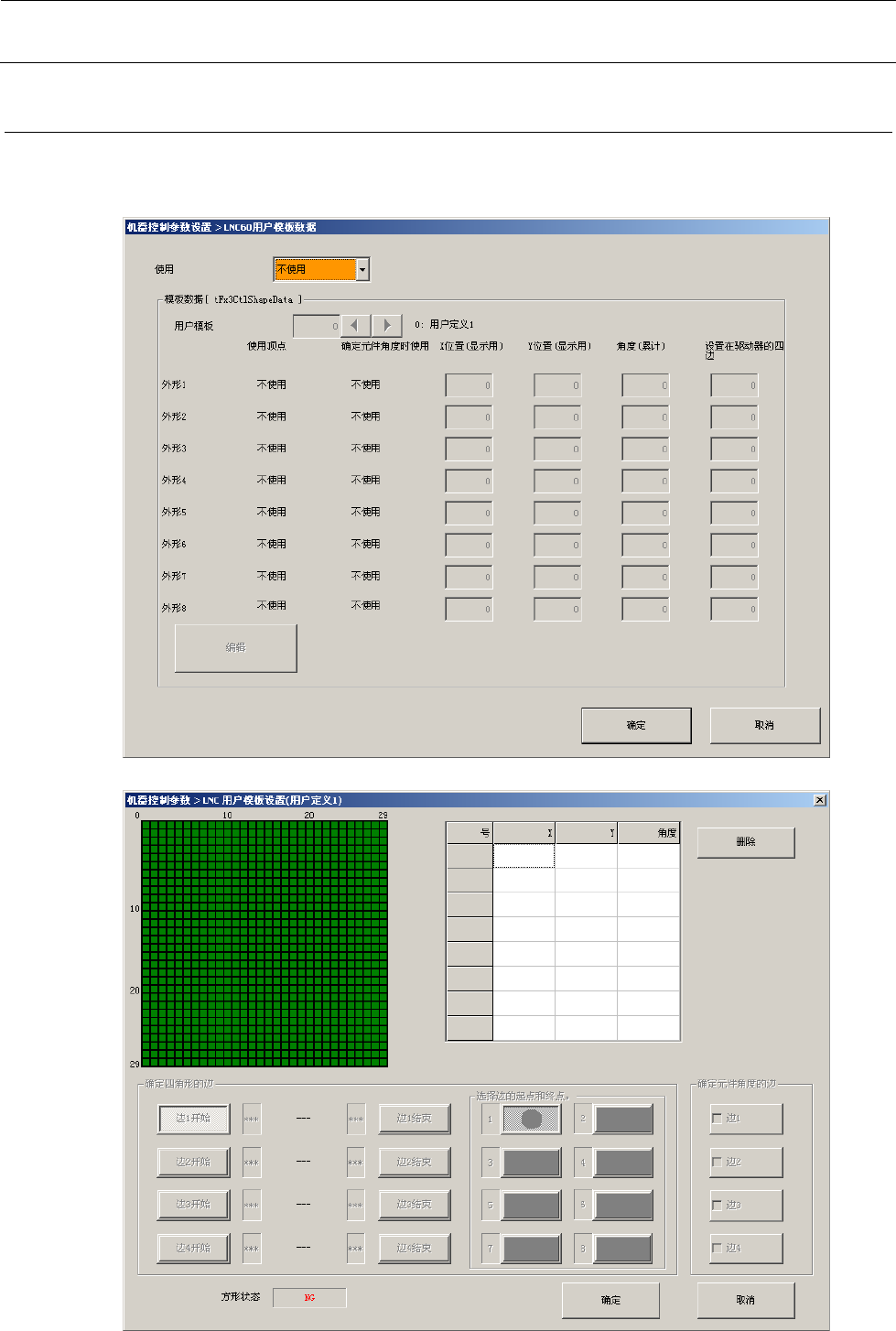

2-5-19 LNC60用户模板数据
注） 此功能是用户定义（内功能）。通常为不可用。详情请参照FX-3 LNC60元件形状设定详细
设计式样书。
2-67
Rev4.0
机器控制参数

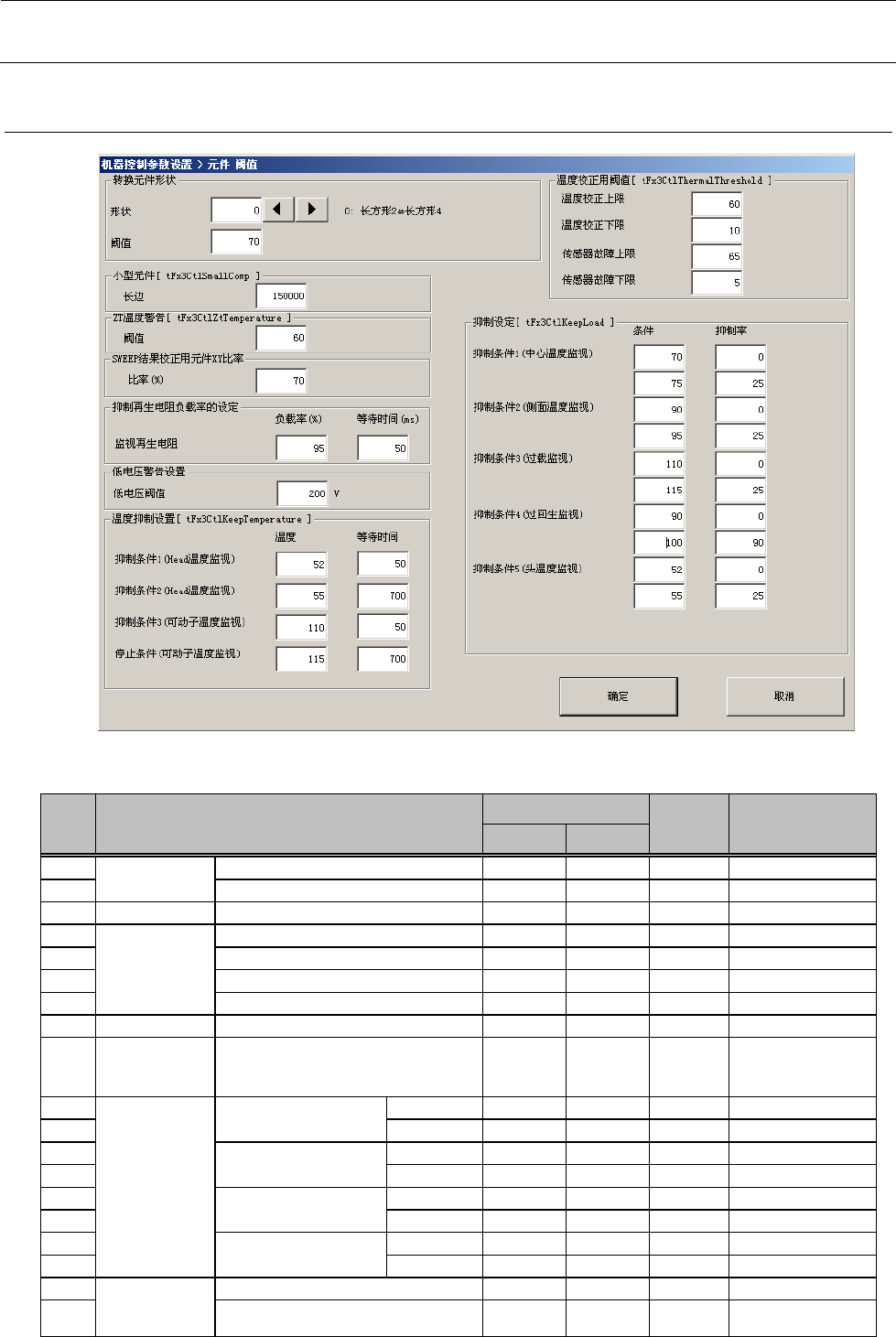

2-5-20 元件 阈值
2-5-20-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
转换元件形
状
形状
0
9
初期值: 0
2
阈值
0
255
初期值: 70
3
小型元件
长辺
初期值: 150000
4
温度校正用
阈值
温度校正上限
0
255
初期值: 60
5
温度校正下限
0
255
初期值: 10
6
传感器故障上限
0
255
初期值: 65
7
传感器故障下限
0
255
初期值: 5
8
ZT温度警告
阈值
初期值: 60
9
SWEEP结果校
正用元件XY
比率
比率 % 初期值: 70
10
温度抑制设
置
抑制条件1（Head温
度监视）
温度
0
255
°C
初期值: 52
11
等待时间
0
65535
ms
初期值: 50
12 抑制条件2（Head温
度监视）
温度 0 255
°
C 初期值: 55
13
等待时间
0
65535
ms
初期值: 700
14
抑制条件3（动子温
度监视）
温度
0
255
°C
初期值: 110
15 等待时间 0 65535 ms 初期值: 50
16
停止条件（动子温
度监视）
温度
0
255
°C
初期值: 115
17
等待时间
0
65535
ms
初期值: 700
18
抑制再生电
阻负载因数
的设定
负载因数
0
255
%
初期值: 95
19 等待时间 0 65535 ms 初期值: 50
2-68
Rev4.0
机器控制参数
No
项目
输入范围
单位
备考
最小值
最大值
20
抑制设定
抑制条件 1
（中心温度监视）
条件(下限) 0 255 ℃
初期值： 70
21 条件(上限) 0 255 ℃
初期值： 75
22 抑制率(最小) 0 65535 %
初期值： 0
23 抑制率(最大) 0 65535 %
初期值： 25
24
抑制条件 2
（侧面温度监视）
条件(下限) 0 255 ℃
初期值： 90
25 条件(上限) 0 255 ℃
初期值： 95
26 抑制率(最小) 0 65535 %
初期值： 0
27 抑制率(最大) 0 65535 %
初期值： 25
28
抑制条件 3（过载监视）
条件(下限) 0 255 %
初期值： 110
29 条件(上限) 0 255 %
初期值： 115
30 抑制率(最小) 0 65535 %
初期值： 0
31 抑制率(最大) 0 65535 %
初期值： 25
32
抑制条件 4（过回生监视）
条件(下限) 0 255 %
初期值： 90
33 条件(上限) 0 255 %
初期值： 100
34 抑制率(最小) 0 65535 %
初期值： 0
35 抑制率(最大) 0 65535 %
初期值： 90
36
抑制条件 5（头温度监视）
条件(下限) 0 255 ℃
初期值： 52
37 条件(上限) 0 255 ℃
初期值： 55
38 抑制率(最小) 0 65535 %
初期值： 0
39 抑制率(最大) 0 65535 %
初期值： 25
2-5-20-2 形状
No.
类别
内容
1 0 长方形2⇔长方形4
2 1 八角形2⇔八角形4
3 2 PLCC⇔八角形4
4 3～9 预备
2-69
