Rev4.0
机器控制参数

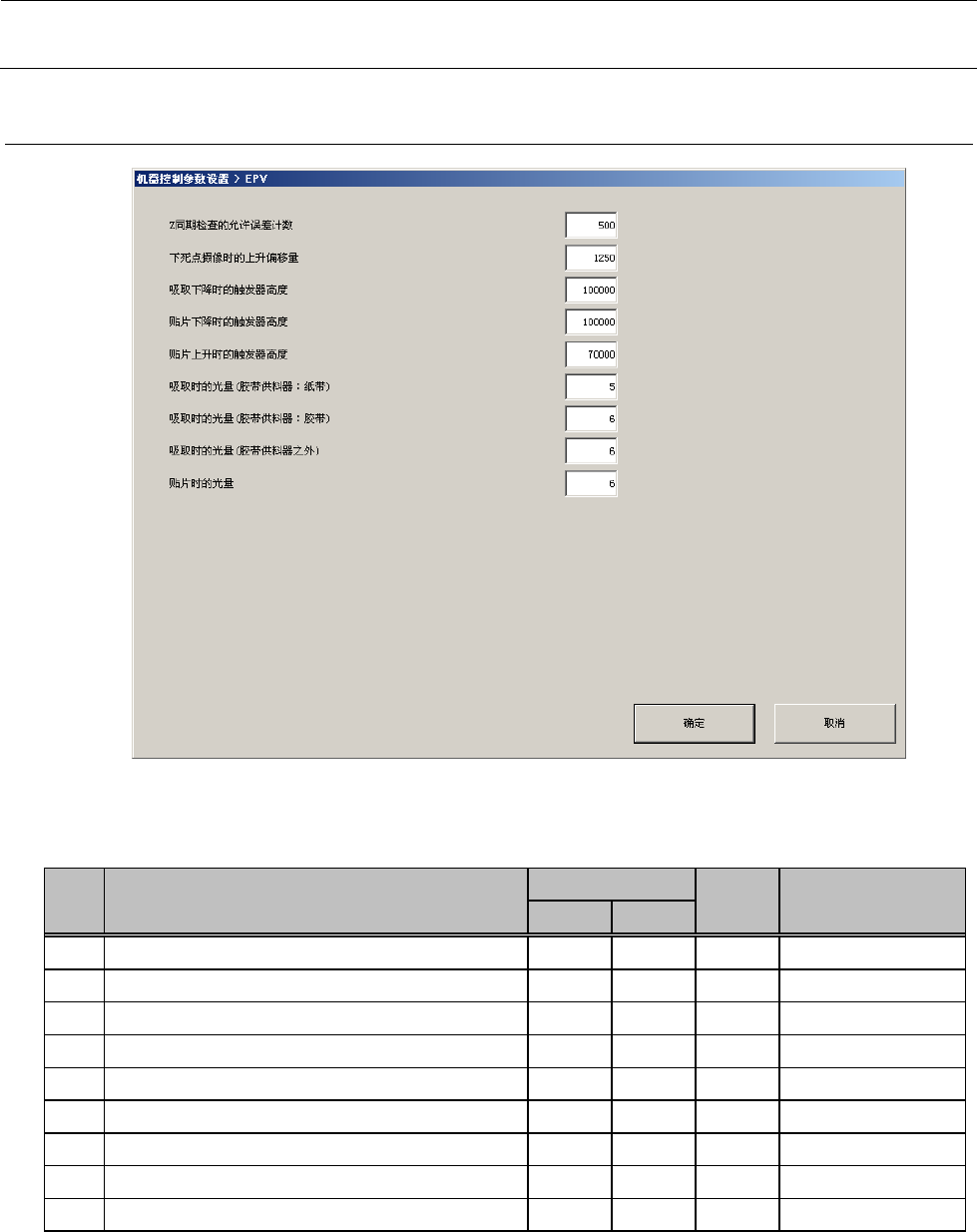

2-5-33 EPV
2-5-33-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 Z同步检查的允许误差计数 0.1µm 初期值: 500
2 下死点摄像时的上升偏移量 0.1µm 初期值: 1250
3 吸取下降时的触发器高度 0.1µm 初期值: 100000
4 贴片下降时的触发器高度 0.1µm 初期值: 100000
5 贴片上升时的触发器高度 0.1µm 初期值: 70000
6 吸取时的光量（胶带供料器：纸带） 0 7 初期值: 5
7 吸取时的光量（胶带供料器：胶带） 0 7 初期值: 6
8 吸取时的光量（胶带供料器之外） 0 7 初期值: 6
9 贴片时的光量 0 7 初期值: 6
2-83
Rev4.0
机器控制参数

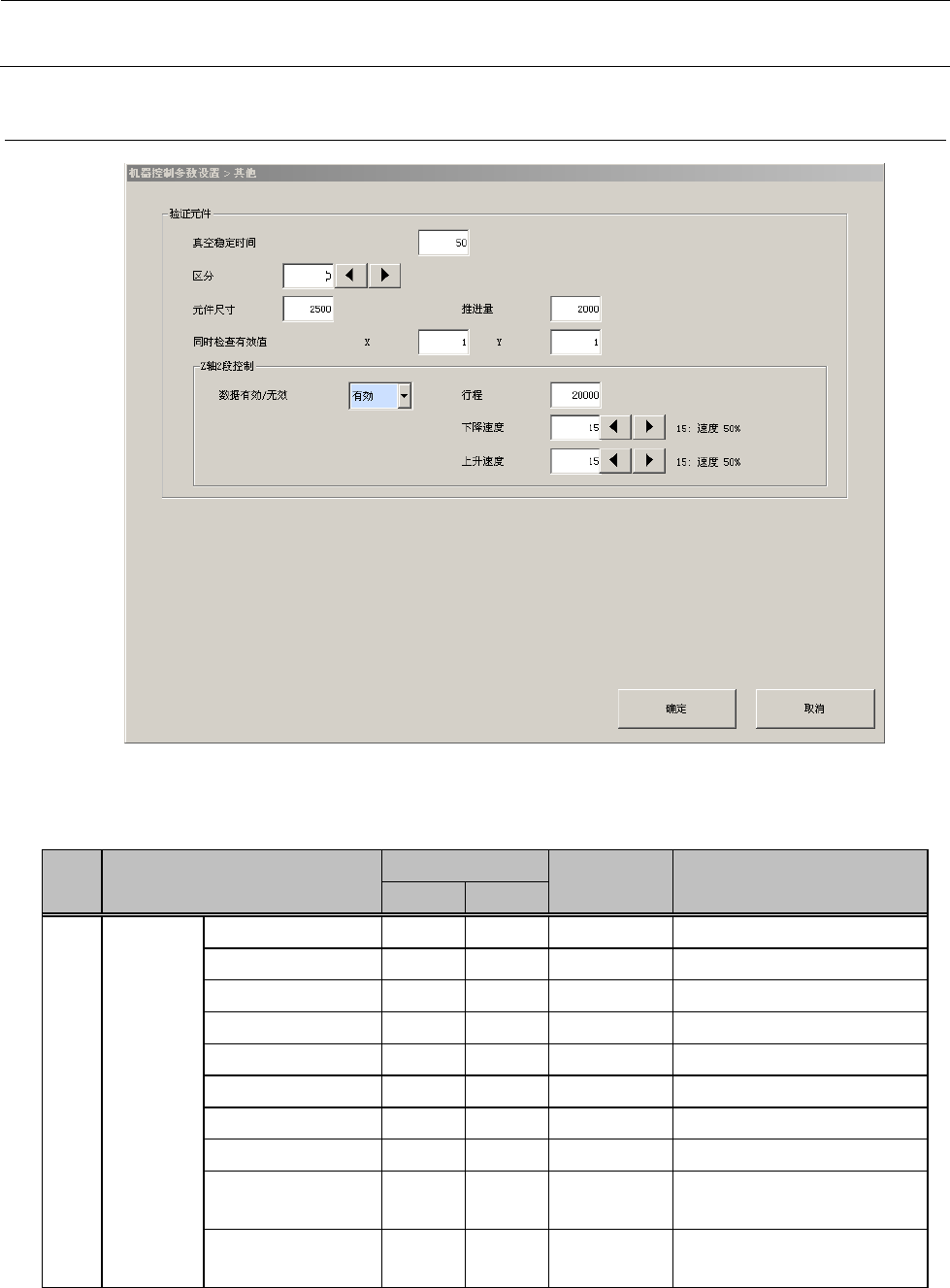

2-5-34 其他
2-5-34-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
验证元件
真空稳定时间 ms 默认50
区分 0 9 参照2-5-34-2 区分
元件尺寸 1/10000mm 参照2-5-34-4 默认值
推进量 1/10000mm 参照2-5-34-4 默认值
同时检查有效值X 1/10000mm 参照2-5-34-4 默认值
同时检查有效值Y 1/10000mm 参照2-5-34-4 默认值
数据有效／无效 参照2-5-34-4 默认值
行程 1/10000mm 参照2-5-34-4 默认值
下降速度 10 21
参照2-5-34-3 下降・上升
速度
上升速度 10 21
参照2-5-34-3 下降・上升
速度
2-84
Rev4.0
机器控制参数
2-5-34-2 区分
2-5-34-3 下降・上升速度
2-5-34-4 默认值
No.
区分
元件
尺寸
推进量
同时检查
有效值X
同时检查
有效值Y
数据有效
／无效
行程
下降速度
上升速度
1
0：0402
2500
1000
1
1
有效
20000
15: 速度
50%
15: 速度
50%
2
1：0603
4500
5000
1
1
无效
20000
15: 速度
50%
15: 速度
50%
3
2：1005
7500
5000
50000
1500
无效
20000
15: 速度
50%
15: 速度
50%
4
3：1608
11500
5000
50000
4000
无效
20000
15: 速度
50%
15: 速度
50%
5
4：2012
14500
5000
50000
4000
无效
20000
15: 速度
50%
15: 速度
50%
6 5：3216 25000 5000 50000 4000 无效 20000 15: 速度
50%
15: 速度
50%
7 6：□10 335000 5000 50000 4000 无效 20000 15: 速度
50%
15: 速度
50%
8 7：预备 0 0 0 0 无效 0 0 0
9
8：预备
0
0
0
0
无效
0
0
0
10
9：圆柱形
芯片
335000 5000 50000 4000 有效 20000 16: 速度
40%
16: 速度
41%
No.
区分
内容
1
0
s ≦ 0402
2 1 0402 < s ≦ 0603
3 2 0603 < s ≦ 1005
4
3
1005 < s ≦ 1608
5 4 1608 < s ≦ 2012
6 5 2012 < s ≦ 3216
7
6
3216 < s
8 7～8 预备
9 9 圆柱形元件
No.
区分
内容
1
10
速度100%
2 11 速度 90%
3 12 速度 80%
4
13
速度 70%
5 14 速度 60%
6 15 速度 50%
7
16
速度 40%
8 17 速度 30%
9 18 速度 20%
10
19
速度 10%
11 20 打开安全盖
12 21 速度 150%
2-85
