Rev4.0
机器控制参数
2-4-4 二次元条形码自动识别设置
2-4-4-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 照明类型
0: 角度照明
1: 垂直照明
2: 外圈照明 (选项)
2 角度照明值
最小值 0 255 照明最小值
最大值 0 255 照明最大值
増减值 0 255 照明増减值
照明调整值中一定使用0
3 垂直照明值
最小值 0 255 照明最小值
最大值 0 255 照明最大值
増减值 0 255 照明増减值
照明调整值中一定使用0
4 外圈照明值
最小值 0 255 照明最小值
最大值 0 255 照明最大值
増减值 0 255 照明増减值
照明调整值中一定使用0
5 摄像机增益
No 0 31 初期值: 0
Max 0 255 摄像机增益最大值
Min 0 255 摄像机增益最小值
2-37
Rev4.0
机器控制参数

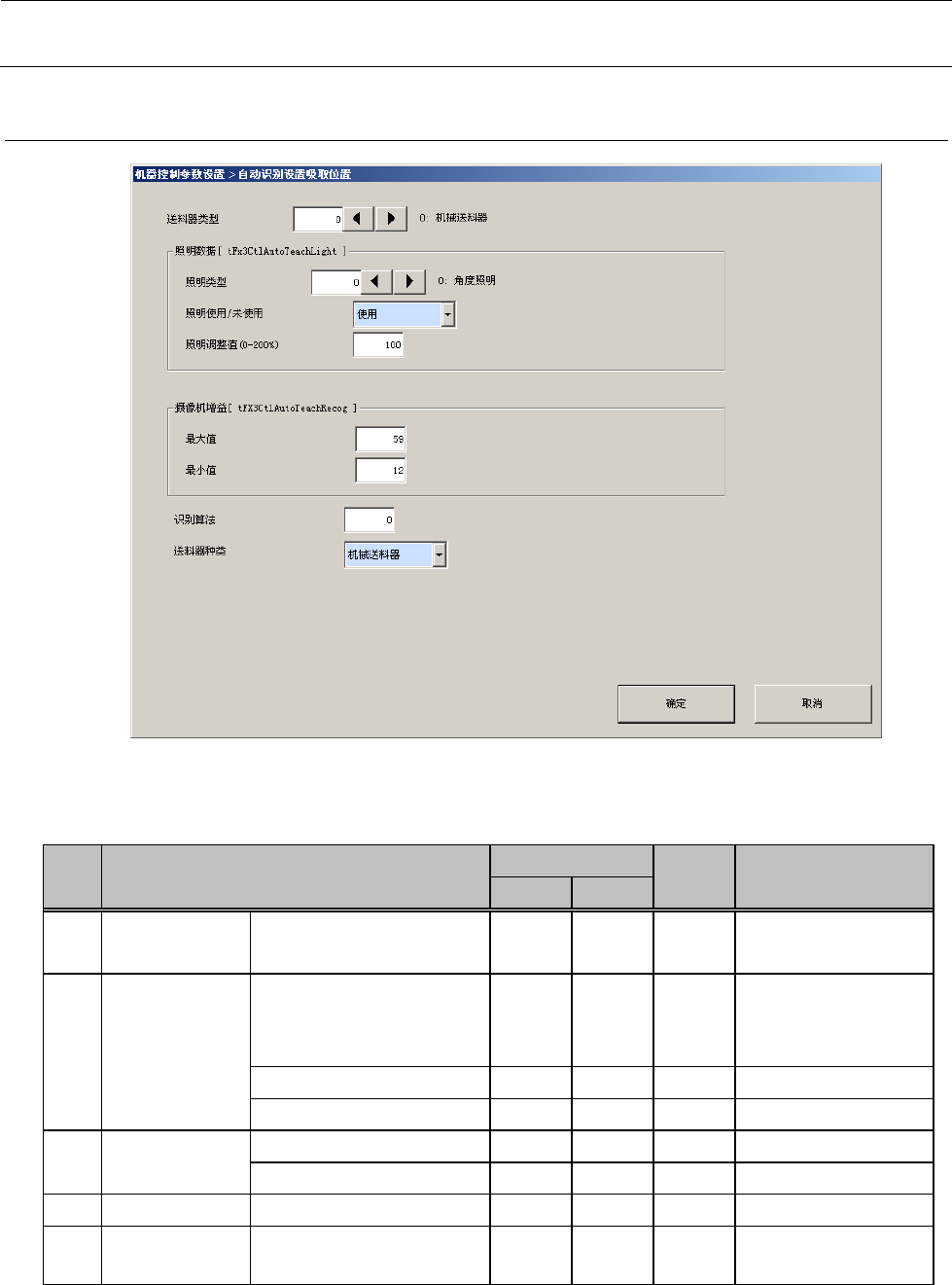

2-4-5 自动识别设置吸取位置
2-4-5-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 送料器类型 0 1
0: 机械送料器
1: 电动送料器用
2 照明数据
照明类型 0 2
0: 角度照明
1: 垂直照明
2: 外圈照明 (选项)
照明使用/未使用 使用/不使用
照明调整值 (0-200%) 0 255
3 摄像机增益
最大值 0 255
最小值 0 255
4 识别算法 0 255
5 送料器种类
机械送料器/电动送
料器用
2-38
Rev4.0
机器控制参数

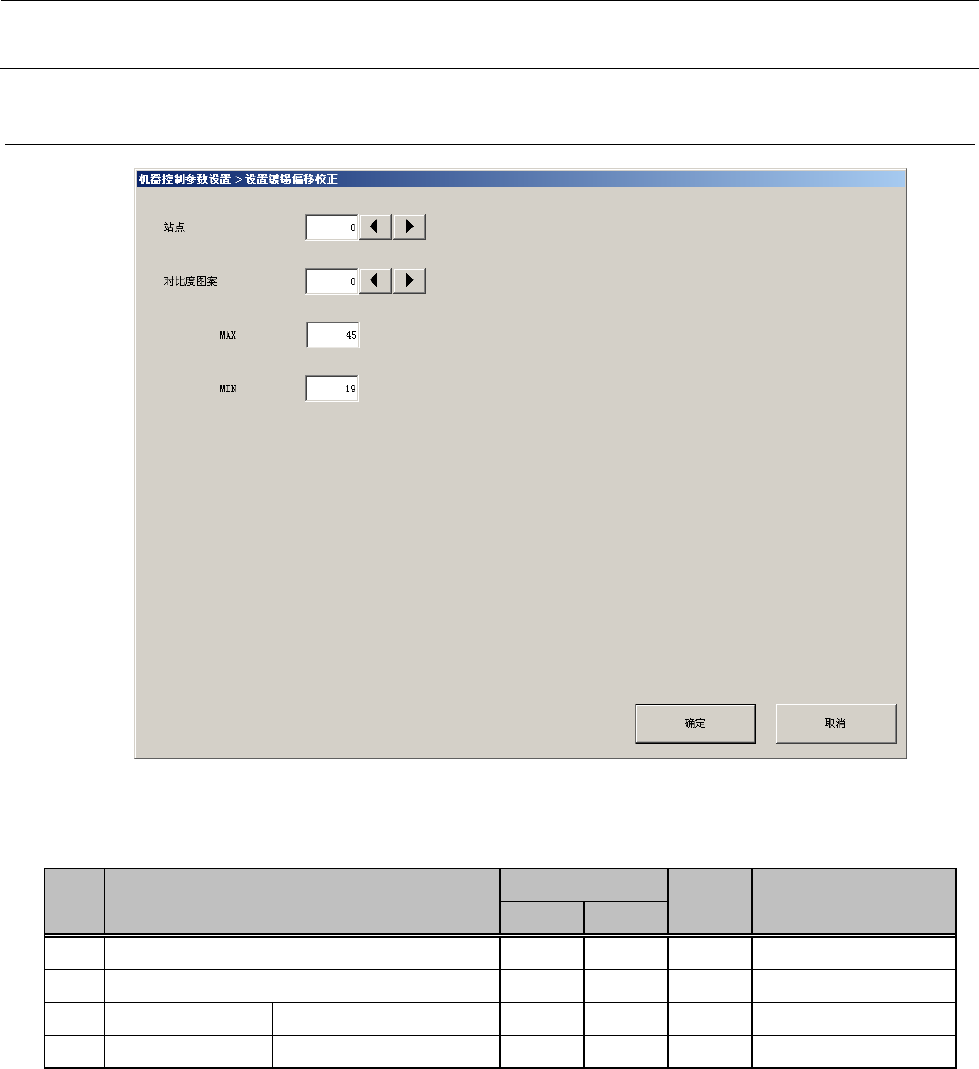

2-4-6 设置镀锡偏移校正
2-4-6-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 站点 0 1
2 对比度图案 0 19 对比度图案编号
3 MAX 最大值 -32767 32767
4 MIN 最小值 -32767 32767
