NPM-TT2 EJM1EC-MB-02O-04
2-2-2-10
(搭载转印单元时会显示)
确认转印条件。
(选项)
程序库
显示可以搭载的供料器程序库的数据。
显示可以使用的吸嘴程序库的数据。
吸嘴
供料器
确认数据
确认生产数据
示教
基板
供料器
图案属性
托盘
确认基板识别动作，修改基板的识
别坐标。
确认元件识别动作，修改元件数据。
元件吸着位置动作，设定吸着偏移量。
元件吸着位置动作，
设定托盘吸着位置。
确认不良标记识别动作，
修改不良标记坐标。
确认机种判别标记识别动作。
确认元件识别动作，修改元件数据。
确认基板识别动作、修改计测点数据。

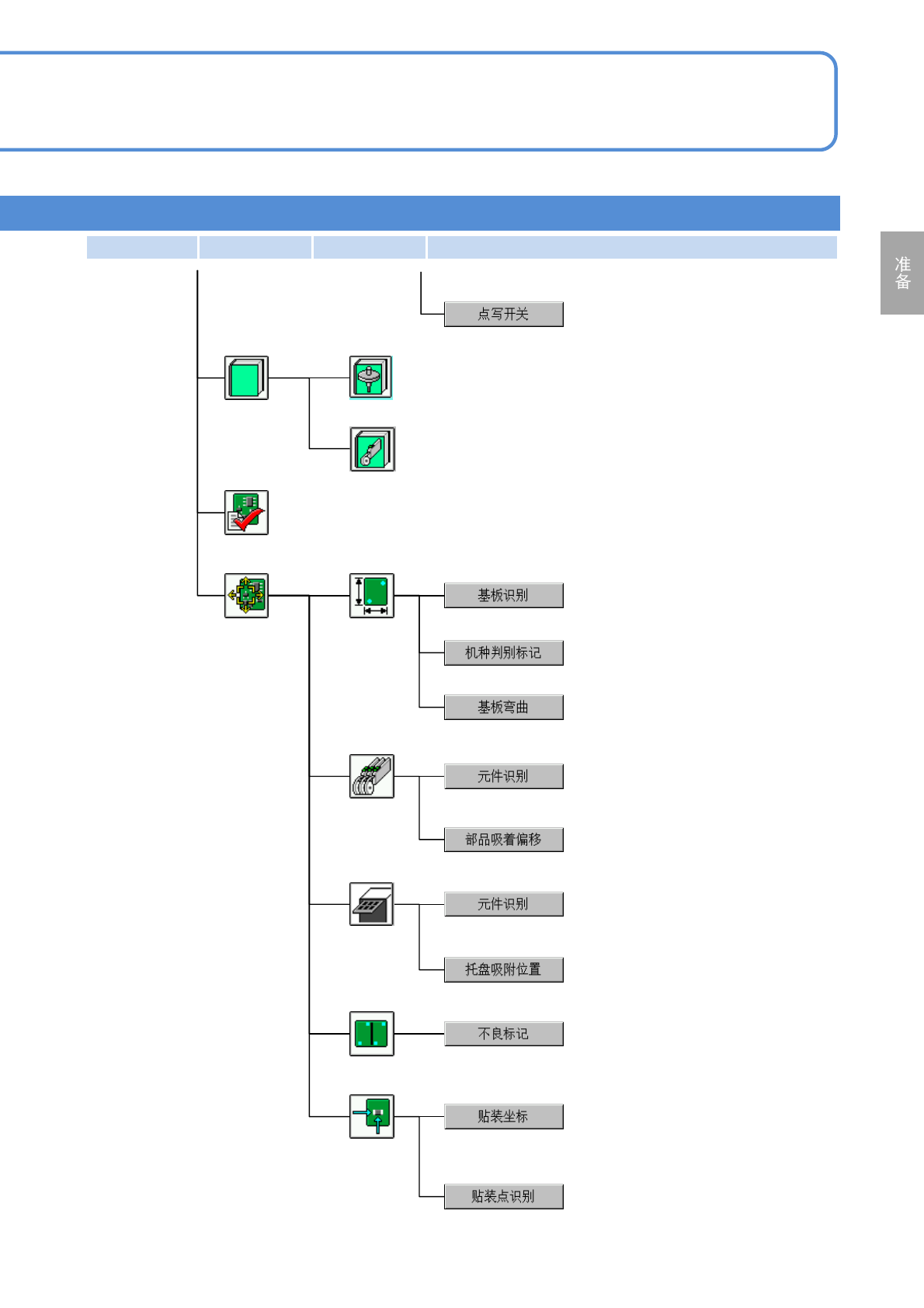

第1阶层 第2阶层 第3阶层 第4阶层
贴装
确认基板的贴装状态，确认为了修改
贴装偏移的条件。
以贴装点单位选择条件贴装时
的贴装对象。
NPM-TT2 EJM1EC-MB-02O-04
工程师模式 4
2-2-2-11
输入的地址以BIT(比特)单位显示。
输出的地址以BIT(比特)单位显示。
全体
进行全轴的原点复位。
确认控制机器全轴的现在位置和状态。
更换吸嘴。
贴装头
通过贴装头动作确认设备是否正常。
确认真空泵的状态，使各泵单独动作。
传送带
任意调整传送带宽度。
进行基板传送动作。
供料器
确认设置在设备上的供料器动作。
显示设置在设备上的供料器信息。
调整
机器菜单
各部位
名称
菜单构成 6
确认托盘单元的动作。
操作篇
2-2-2
切换调整轨道。
(只显示双轨)
托盘

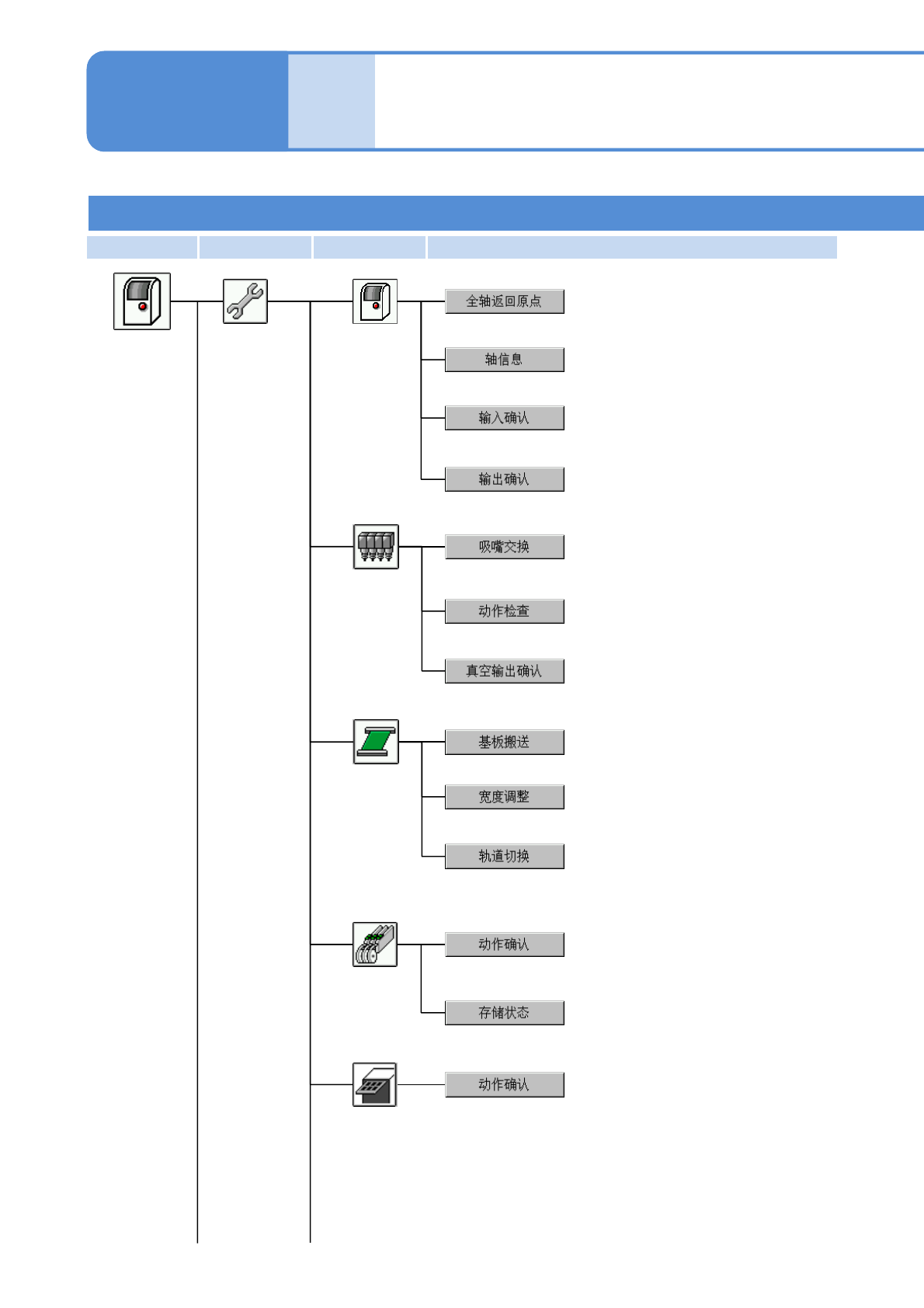

第1阶层 第2阶层 第3阶层 第4阶层
NPM-TT2 EJM1EC-MB-02O-04
2-2-2-12
确认所有的识别处理动作。
显示贴装头照相机的状态和各种信息。
显示LED照明的状态和各种信息。
显示贴装头照相机的截图状态和各种
信息。
贴装头照相机
设定和LNB的通信。
全体
设定系统动作的全体条件。
设定指示灯和警报。
设定生产时和停止时的指示灯和警报。
设定监视器。
设定

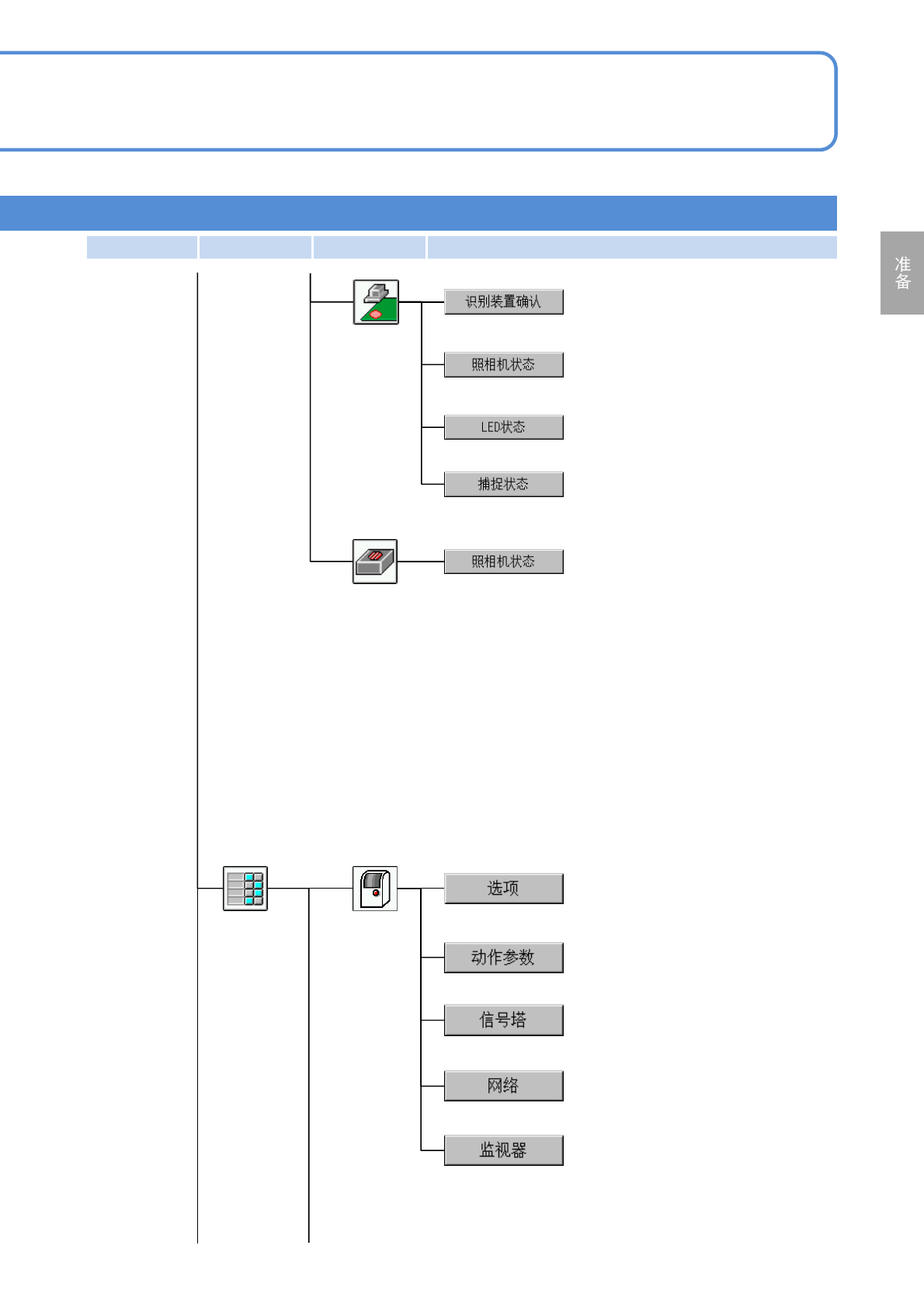

第1阶层 第2阶层 第3阶层 第4阶层
多功能识别照相机
显示多功能识别照相机的状态和各种信息。
