NPM- TT2 EJM1EC-MB-04 O-04 对收纳在吸嘴交换器的吸嘴信息的确 认方法进行说明。 A B 交换器 吸嘴 吸嘴交换器数据的修改 吸嘴交换器的编号。 各吸嘴交换器内的吸嘴的编号。 操作员 ●比如 (8 贴装头吸嘴 时 ) B A 11 12 13 14 21 22 23 24 31 32 33 34 41 42 43 44 4-1-1 1 -1 数据 修改 操作篇 4-1-1 1
NPM-TT2 EJM1EC-MB-04O-04

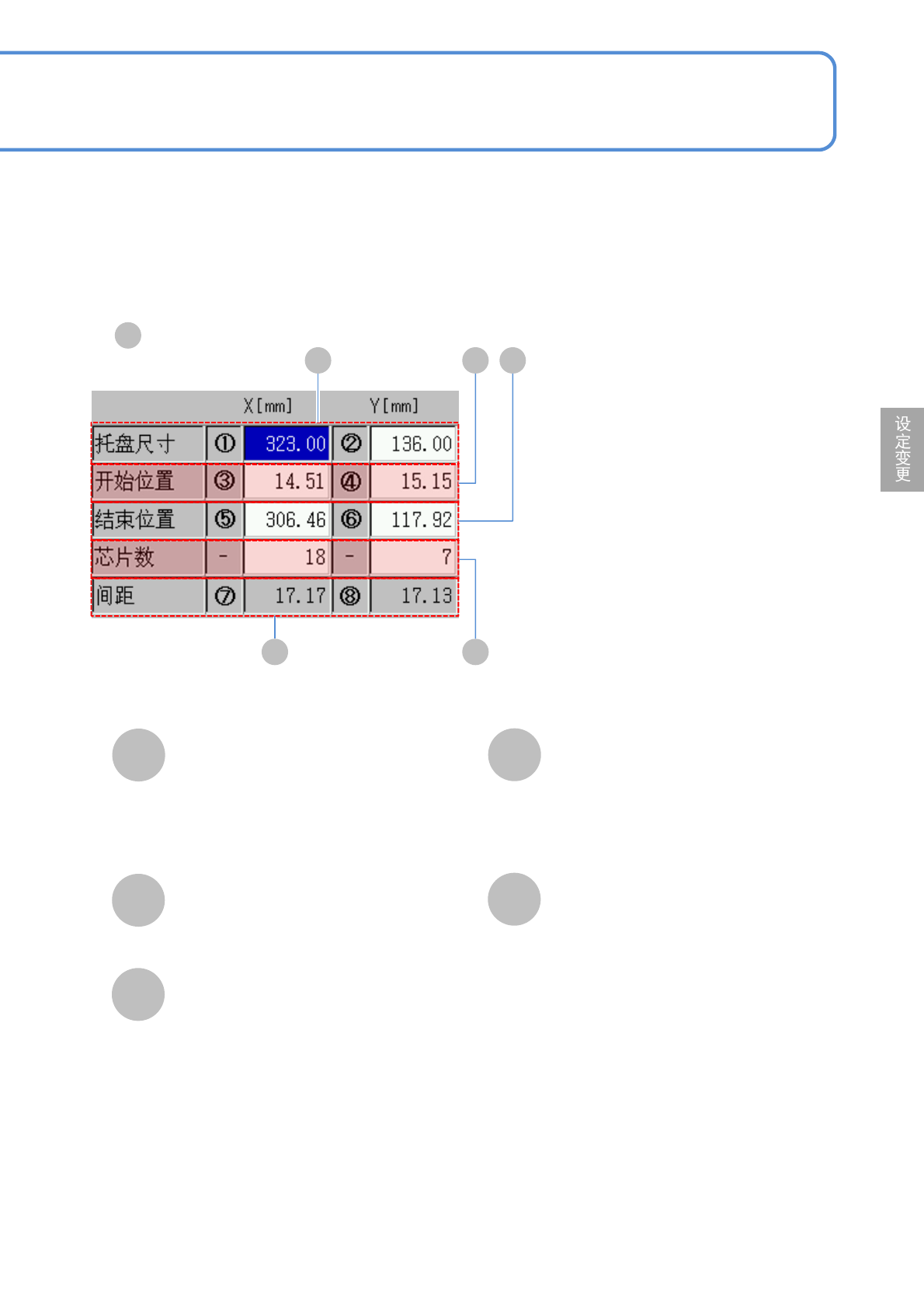

托盘尺寸
H
开始位置
芯片数
间距
■ 扩大图
C
KL
H I J
输入托盘的外形尺寸。
X: 较长边的尺寸。
Y: 较短边的尺寸。
I
第1吸着点的坐标。
J
结束位置
最终吸着点的坐标。
K
X: 收纳在较长边的元件数量。
: 收纳在较短边的元件数量。
●单位: 个。
L
元件之间的间距。
4-1-10-2
NPM-TT2 EJM1EC-MB-04O-04

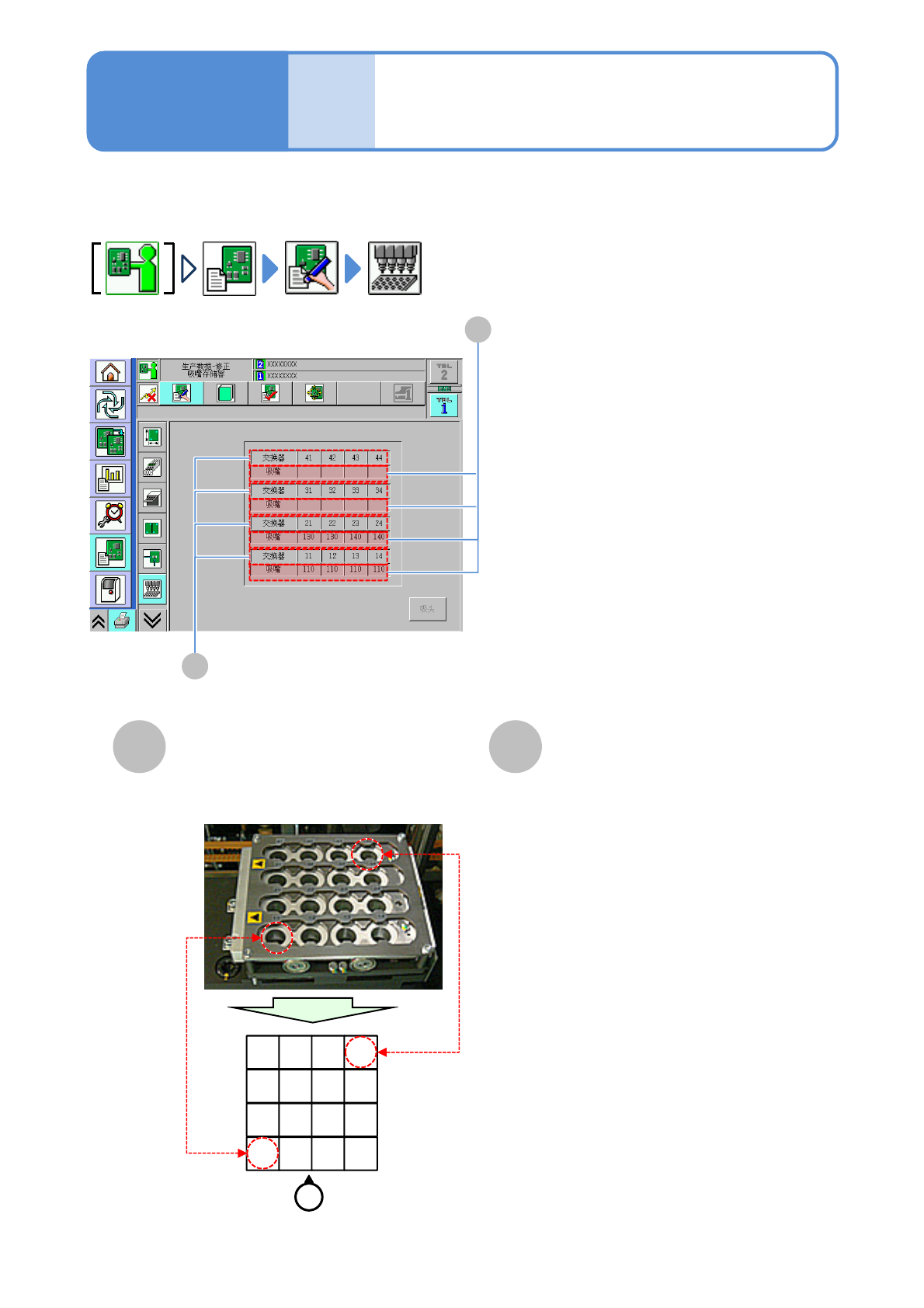

对收纳在吸嘴交换器的吸嘴信息的确认方法进行说明。
A B
交换器 吸嘴
吸嘴交换器数据的修改
吸嘴交换器的编号。
各吸嘴交换器内的吸嘴的编号。
操作员
●比如(8贴装头吸嘴时)
B
A
11 12 13 14
21 22 23 24
31 32 33 34
41 42 43 44
4-1-11-1
数据
修改
操作篇
4-1-11
NPM-TT2 EJM1EC-MB-04O-04
4-1-11-1
