NPM-TT2 EJM1EC-MB-02O-04
2-2-1-10
NPM-TT2 EJM1EC-MB-02O-04
2-2-2-1
操作员模式 1
2-2-2-1
各部位
名称
菜单构成 1
操作篇
2-2-2

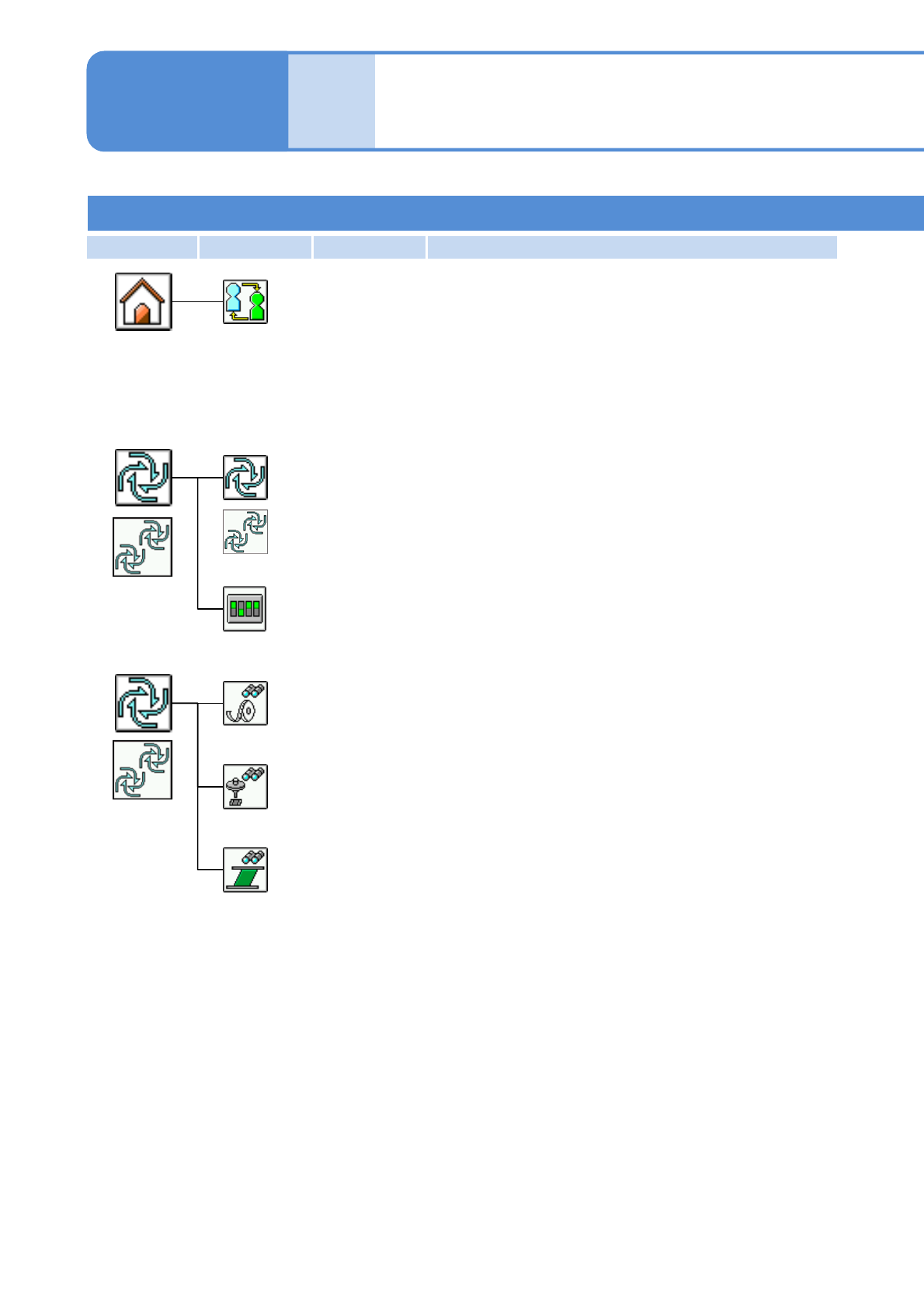

主菜单
生产菜单
(生产前)
生产菜单
(生产中)
变更操作模式。
变更操作模式
生产开始
开始自动生产。
调整用软件开关
为了调试设备，暂时变更操作环境。
余数监视器
确认生产线上的各工作台的元件用完信息。
确认吸着状況。
吸着监视器
状況监视器
显示运转中的生产信息，零部件用完信息，以及其他的各类信息。
第1阶层 第2阶层 第3阶层 第4阶层
*1)
*2)
*1)
*2)
*1)
*2)
*1)・单轨模式时
・双轨模式下的交互实装模式时
*2)・双轨模式下的独立实装模式时
NPM-TT2 EJM1EC-MB-02O-04
2-2-2-2

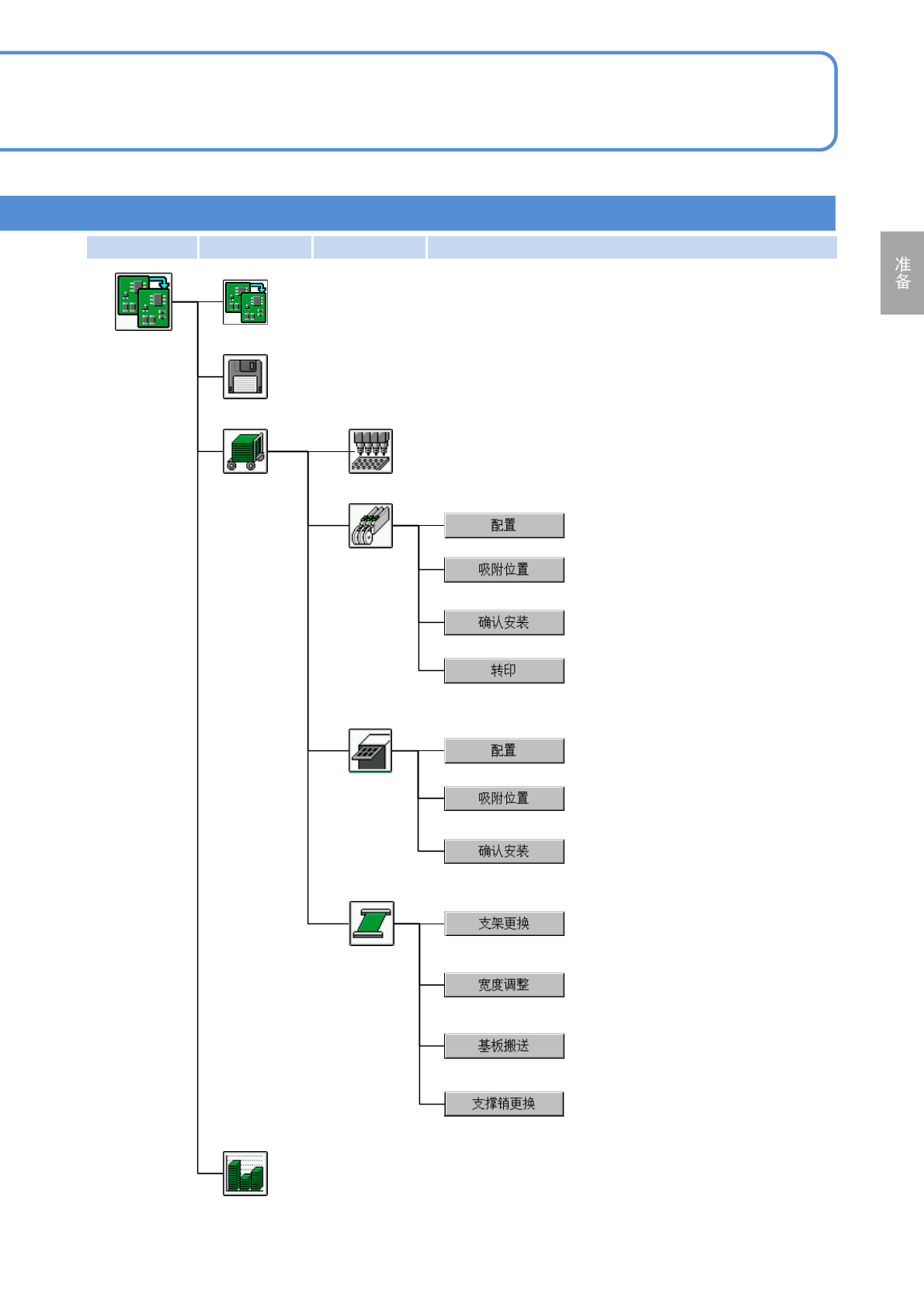

连续准备
管理各工序生产前的个别准备作业。
准备菜单
读入机器数据、保存机器参数等文件操作。
文件操作
显示各吸嘴位置的机器数据。
准备零部件
吸嘴
确认供料器状态。
供料器
进行转印单元的操作。
(搭载转印单元时会显示)
用颜色来显示生产数据和供料器状态。
根据各供料器地址来确认生产中的吸
着位置学习后的补正值。
确认托盘状态。
托盘
用颜色来显示生产数据和托盘状态。
根据各料架地址来确认生产中的吸着
位置学习后的补正值。
进行基板支撑销单元的更换动作。
显示基板位置，从各位置进行传送。
调整基板的宽度。
事先计算生产计划所需的元件消耗量。
生产计划
确认支撑销(自动更换用)的位置、数
量。(支撑销自动更换规格时显示。)
传送带
第1阶层 第2阶层 第3阶层 第4阶层
