NPM- TT2 EJM1EC-MB-02 O-04 个别 准备 2-5-3 -1 1 ACTIVATION 基板支撑销的安装 1 操作篇 2-5-3 卸下基板 2 3 ACTIVATION 把棉纱布盖到线 性照相机上 ● 基板支撑块上升。 卸下托盘供料器 或者交换台车 ●托盘供料器时 (→ 『维修保养篇』 P.14-8) ●交换台车时 (→ 『维修保养篇』 P.3-2) OFF SERVO 5 4 7 6 ● 只限交换台车 时 ● 只…
NPM-TT2 EJM1EC-MB-02O-04
2-5-2-8
D
E
F
材料
通过条形码读取的吸嘴序列
‘---(连字符)’:
未计测
读取失败
序列
通过条形码读取的吸嘴其他信息
‘---(连字符)’:
未计测
读取失败
其他信息
通过条形码读取的吸嘴材质
‘---(连字符)’:
未计测
读取失败
NPM-TT2 EJM1EC-MB-02O-04
个别
准备
2-5-3-1
1
ACTIVATION

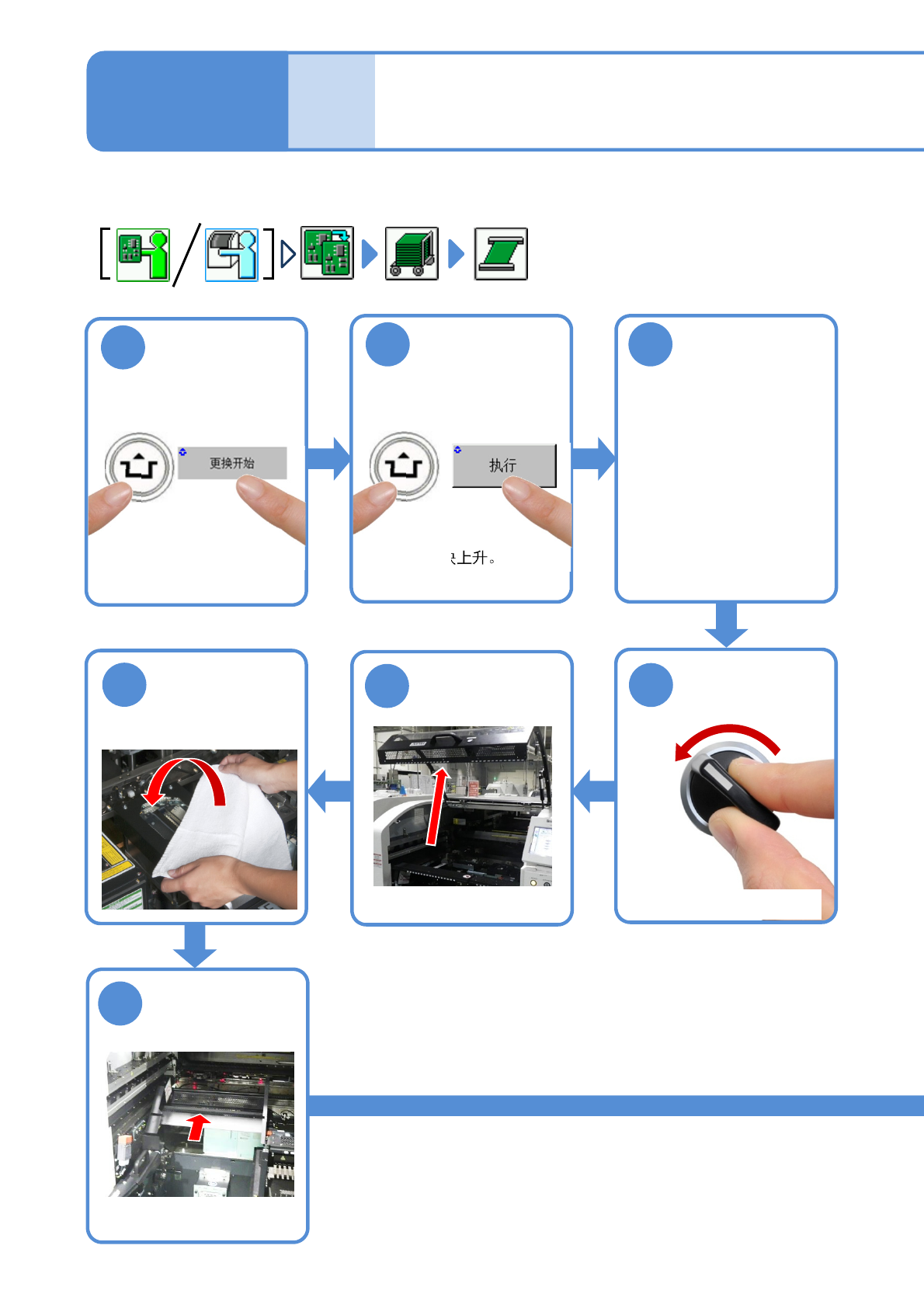

基板支撑销的安装 1
操作篇
2-5-3
卸下基板
2 3
ACTIVATION
把棉纱布盖到线
性照相机上
●基板支撑块上升。
卸下托盘供料器
或者交换台车
●托盘供料器时
(→『维修保养篇』
P.14-8)
●交换台车时
(→『维修保养篇』
P.3-2)
OFF
SERVO
5
4
7
6
●只限交换台车时●只限交换台车时
●只限交换台车时
把供料器工作台盖
往内推
NPM-TT2 EJM1EC-MB-02O-04
2-5-3-2
8
卸下基板支撑块
基板支撑块
取出锁杆
●拉出基板支撑块。
●用双手向上慢慢卸下。
●注意不要碰撞或把垃圾掉到线性照相机
(LED照明上) 。
●按照相同方法取下各个轨道。
●从操作方向上提起左右锁杆。
取出锁杆
顺序
9
