NPM- TT2 EJM1EC-MB-02O-0 4 2-2-2 -8 传送带 更换消磨零件 定期检查 确认各周期的检查项目和操作履历。 显示消磨零件的更换信息。 精度验证结果 显示精度验证结果。 维护菜单 XY 单元 进行 XY 单元的维护作业。 贴装头 进行贴装头的维护作业。 进行基板传送的维护作业。 维护作业 托盘 进行托盘供料器的维护作业。 ( 设置托盘供料器时显示 ) 第 1 阶层 第 2 阶层 第 3 阶层 第 4 阶层
NPM-TT2 EJM1EC-MB-02O-04
事先计算生产计划所需的元件消耗量。
生产计划
2-2-2-7
工程师模式 2
各部位
名称
菜单构成 4
操作篇
2-2-2
准备菜单
准备零部件
进行基板支撑销单元的更换动作。
显示基板位置，从各位置进行传送。
调整基板的宽度。
生产信息
菜单
显示各基台的运转时间的信息。
运转信息
吸着信息
显示有关元件的吸着信息。
显示有关元件的吸着信息。
有关紧急停止错误的信息，按照时间的最新顺序可以
最多显示50件。
停止履历
有关自动运转中发生的真空传感器错误的信息，
显示最新的50件。
履历
真空传感器错误履历
吸着监视器
确认支撑销(自动更换用)的位置、数
量。(支撑销自动更换规格时显示。)
传送带
第1阶层 第2阶层 第3阶层 第4阶层
NPM-TT2 EJM1EC-MB-02O-04
2-2-2-8
传送带
更换消磨零件
定期检查
确认各周期的检查项目和操作履历。
显示消磨零件的更换信息。
精度验证结果
显示精度验证结果。
维护菜单
XY单元
进行XY单元的维护作业。
贴装头
进行贴装头的维护作业。
进行基板传送的维护作业。
维护作业
托盘
进行托盘供料器的维护作业。
(设置托盘供料器时显示)
第1阶层 第2阶层 第3阶层 第4阶层
NPM-TT2 EJM1EC-MB-02O-04
2-2-2-9
工程师模式 3
各部位
名称
菜单构成 5
操作篇
2-2-2

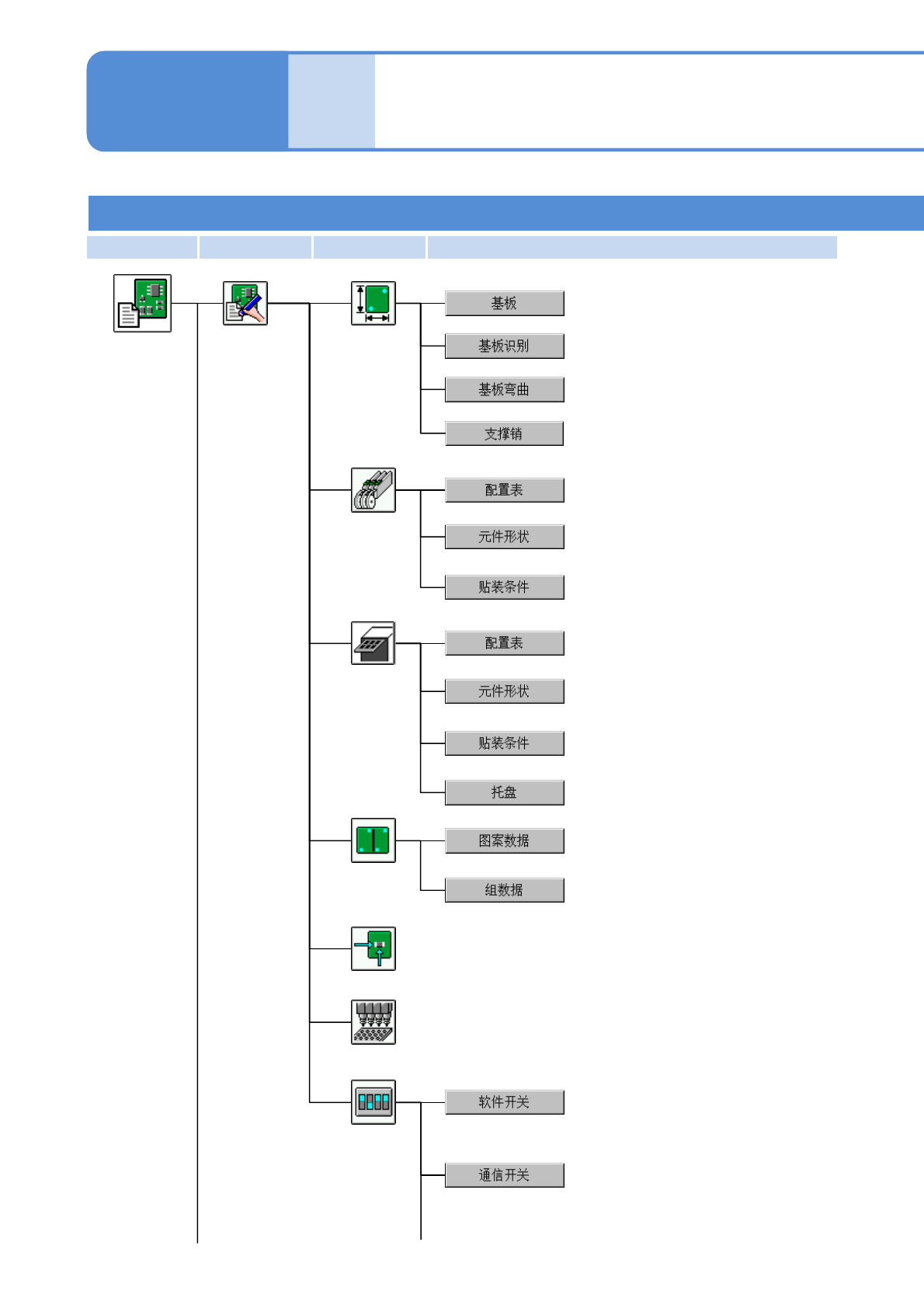

基板
供料器
生产数据
菜单
修改
图案
吸嘴存储器
软件开关
托盘
确认、修改基板数据。
确认、修改基板弯曲数据。
确认、修改基板识别数据。
设定供料器的状态。
设定托盘板的状态。
输入、修改元件形状的数据。
输入、修改元件形状的数据。
输入、修改实装条件的数据。
输入、修改实装条件的数据。
输入、修改有关托盘尺寸及
间距等数据。
确认、修改图案属性的数据。
确认、修改组属性的数据。
显示吸嘴交换器的吸嘴信息。
确认设定运转条件的软件开关
的设置状态。
确认设备的通信开关的设定状态。
确认、修改支撑销(自动更换用)的数
据。
第1阶层 第2阶层 第3阶层 第4阶层
贴装
确认、修改生产数据。
