NPM- TT2 EJM1EC-MB-02O-0 4 2-2-2 -5 工程师模式 1 各部位 名称 菜单构成 3 操作篇 2-2-2 主菜单 变更操作模式。 变更操作模式 编辑操作模式。 编辑操作模式 生产菜单 ( 生产前 ) 生产开始 开始自动生产。 调整用软件开关 为了调试设备，暂时变更操作环境。 条件贴装 贴装 供料器 贴装头 清除 以图案单位来指定贴装对象。 以贴装点单位来指定实装对象。 以零部件单位来指定贴装对象。 以贴装头…
NPM-TT2 EJM1EC-MB-02O-04
2-2-2-4
更换消磨零件
定期检查
确认各周期的检查项目和操作履历。
显示消磨零件的更换信息。
精度验证结果
显示精度验证结果。
维护菜单
XY单元
进行XY单元的维护作业。
贴装头
进行贴装头的维护作业。
进行基板传送的维护作业。
维护作业
托盘
进行托盘供料器的维护作业。
(设置托盘供料器时显示)
通知
在经过定制设定后的操作模式，可以进行第1层的 操作。
传送带
第1阶层 第2阶层 第3阶层 第4阶层
NPM-TT2 EJM1EC-MB-02O-04
2-2-2-5
工程师模式 1
各部位
名称
菜单构成 3
操作篇
2-2-2
主菜单
变更操作模式。
变更操作模式
编辑操作模式。
编辑操作模式
生产菜单
(生产前)
生产开始
开始自动生产。
调整用软件开关
为了调试设备，暂时变更操作环境。
条件贴装
贴装
供料器
贴装头
清除
以图案单位来指定贴装对象。
以贴装点单位来指定实装对象。
以零部件单位来指定贴装对象。
以贴装头单位来指定贴装对象。
清除已指定的所有条件。
图案
托盘
以托盘单位来指定贴装对象。
*1)
*2)
*1)・单轨模式时
・双轨模式下的交互实装模式时
*2)・双轨模式下的独立实装模式时
第1阶层 第2阶层 第3阶层 第4阶层

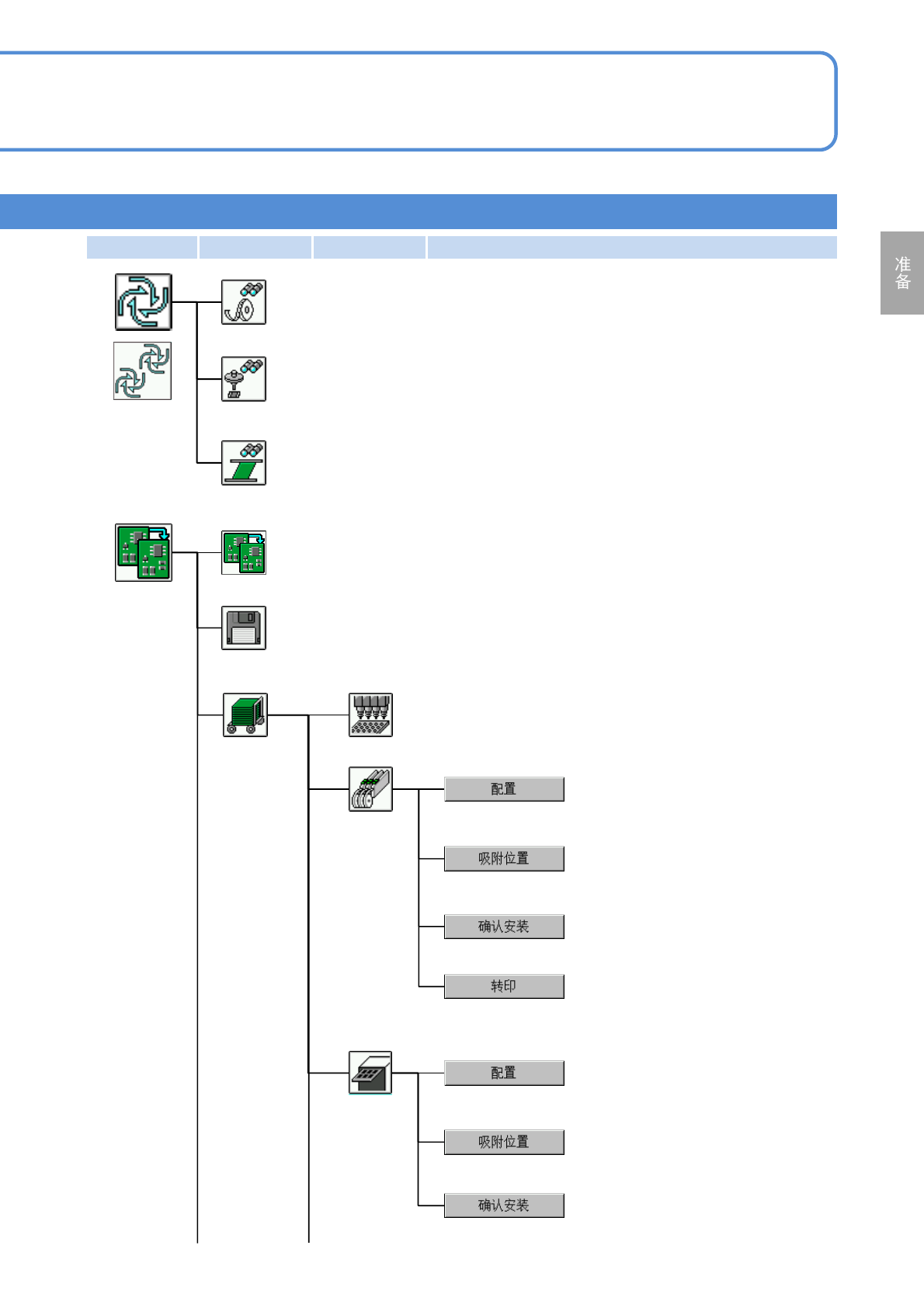

NPM-TT2 EJM1EC-MB-02O-04
2-2-2-6
余数监视器
确认生产线上的各工作台的元件用完信息。
确认吸着状況。
吸着监视器
状況监视器
显示运转中的生产信息，零部件用完信息，以及其他的各类信息。
生产菜单
(生产中)
连续准备
管理各工序生产前的个别准备作业。
读入机器数据、保存机器参数等文件操作。
文件操作
准备菜单
显示各吸嘴位置的机器数据。
准备零部件
吸嘴
确认供料器状态。
供料器
进行转印单元的操作。
(搭载转印单元时会显示)
用颜色来显示生产数据和供料器状态。
根据各供料器地址来确认生产中的吸
着位置学习后的补正值。
确认托盘状态。
托盘
用颜色来显示生产数据和托盘状态。
根据各料架地址来确认生产中的吸着
位置学习后的补正值。
第1阶层 第2阶层 第3阶层 第4阶层
